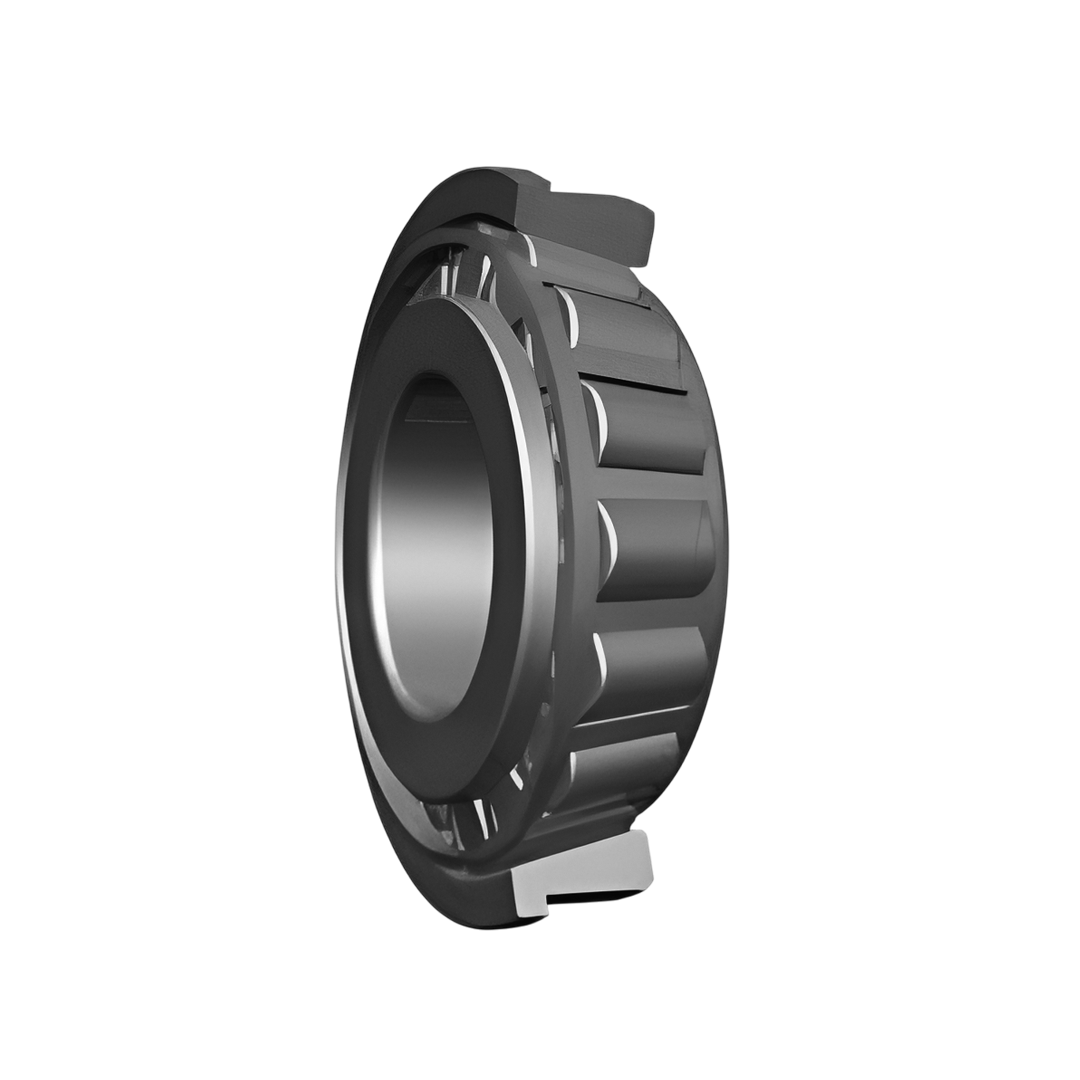

ตลับลูกปืน TIMKEN EE128111/128160-B

Name: ตลับลูกปืน TIMKEN EE128111/128160-B
Brand: TIMKEN
SKU: EE128111/128160-B
Price: 110757.96 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TIMKEN

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

110,757.96 ฿

Sale Sold out

Quantity

รายละเอียด ตลับลูกปืน TIMKEN EE128111/128160-B

ตลับลูกปืน TIMKEN ถือเป็นหนึ่งในแบรนด์ชั้นนำระดับโลกที่ได้รับการยอมรับในด้านคุณภาพ ความทนทาน และความแม่นยำในการทำงาน ผลิตภัณฑ์ตลับลูกปืนของ TIMKEN ได้รับการออกแบบมาเพื่อตอบโจทย์การใช้งานที่หลากหลาย ทั้งในภาคอุตสาหกรรมหนัก งานก่อสร้าง เครื่องจักรกลการเกษตร ยานยนต์ พลังงาน และระบบขนส่ง ซึ่งทุกชิ้นส่วนล้วนถูกผลิตด้วยมาตรฐานสูงสุดเพื่อรองรับการทำงานที่ต้องการความเสถียรและอายุการใช้งานยาวนาน

เปรียบเทียบราคา ตลับลูกปืน TIMKEN ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

โครงสร้างแบบ TSF (Tapered Single-Row with Flanged Cup)
มีวงแหวนรอบนอกที่มีบ่าหรือขอบยึด (Flanged Cup) ช่วยให้การติดตั้งง่ายขึ้นและควบคุมตำแหน่งได้แม่นยำ
การรองรับแรงได้หลากหลาย
สามารถรับได้ทั้งแรงในแนวรัศมีและแรงในแนวแกน ทำให้เหมาะสำหรับงานที่มีแรงกระทำหลายทิศทาง
ความแข็งแรงและทนทานสูง
ผลิตจากวัสดุคุณภาพสูง ผ่านการอบชุบและควบคุมมาตรฐานการผลิตอย่างเข้มงวด เพื่อให้ทนต่อแรงกด การสึกหรอ และสภาพการทำงานที่หนักหน่วง
โครงสร้างแยกส่วนได้
สามารถแยกวงแหวนด้านใน วงแหวนด้านนอก และชุดลูกกลิ้งออกจากกันได้ ทำให้สะดวกในการตรวจสอบ ซ่อมบำรุง และเปลี่ยนอะไหล่

การติดตั้ง

การวางทิศทางที่เหมาะสม
ควรจัดวางตามทิศทางแรงที่ต้องการรับ หากต้องการรับแรงสองด้านมักติดตั้งเป็นคู่
ความสะดวกจากบ่ารอบนอก (Flanged Cup)
ช่วยให้การยึดเข้ากับตำแหน่งใน housing ทำได้ง่ายขึ้น และลดโอกาสเคลื่อนตัวผิดตำแหน่ง
ควบคุมระยะห่างและแรงกด (Clearance/Preload)
ต้องกำหนดให้เหมาะสมเพื่อป้องกันความร้อนสูงเกินไปและลดการสึกหรอ
การใช้เครื่องมือที่ถูกต้อง
หลีกเลี่ยงการกระแทกหรือการกดโดยตรงลงบนชิ้นส่วน เพราะอาจทำให้ผิวสัมผัสเสียหาย
การหล่อลื่น
ใช้น้ำมันหรือจาระบีที่เหมาะสม และดูแลระบบหล่อลื่นอย่างต่อเนื่องเพื่อประสิทธิภาพสูงสุด

การใช้งาน

ระบบล้อและเพลาของยานยนต์ โดยเฉพาะรถบรรทุก รถพ่วง และยานพาหนะที่ต้องรองรับน้ำหนักมาก
เครื่องจักรอุตสาหกรรมหนัก เช่น เครื่องบด เครื่องก่อสร้าง และระบบสายพานลำเลียง
อุปกรณ์ขนส่งและระบบล้อเลื่อน ที่ต้องการความทนทานและความแม่นยำในการเคลื่อนที่
อุตสาหกรรมพลังงานและเหมืองแร่ ที่มีแรงกดและแรงสั่นสะเทือนสูง
เครื่องจักรกลทั่วไป ที่ต้องการความเสถียรและความน่าเชื่อถือในระยะยาว

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

ขนาดตลับลูกปืน รูเพลา (Bore) d (มม./นิ้ว)	280.192 / 11.0312
ขนาดตลับลูกปืน เส้นผ่านศูนย์กลางวงนอก (Outside Diameter) D (มม./นิ้ว)	406.400 / 16.0000
ขนาดตลับลูกปืน ความกว้าง (Width) T₁ (มม./นิ้ว)	28.575 / 1.1250
ค่าพิกัดรับน้ำหนักแบบไดนามิก (Dynamic Load Rating) C₁ หน่วย นิวตัน / ปอนด์แรง	868000 / 195000
ปัจจัยคำนวณพิกัดรับน้ำหนัก (Load Rating Factor) e	0.39
ปัจจัยคำนวณพิกัดรับน้ำหนัก (Load Rating Factor) Y	1.55
ค่าพิกัดรับน้ำหนักแบบไดนามิก (Dynamic Load Rating) C90 หน่วย นิวตัน / ปอนด์แรง	225000 / 50600
ค่าพิกัดรับน้ำหนักแบบไดนามิกแกนแนวรัศมีเฉพาะมุม 90° (Dynamic Load Rating Axial, Cₐ90) หน่วย นิวตัน / ปอนด์แรง	149000 / 33400
ปัจจัยคำนวณพิกัดรับน้ำหนัก (Load Rating Factor) K	1.51
ค่าพิกัดรับน้ำหนักแบบสถิต (Static Load Rating) C₀ หน่วย นิวตัน / ปอนด์แรง	1660000 / 374000
หมายเลขชิ้นส่วน (วงใน/Inner Ring)	EE128111
หมายเลขชิ้นส่วน (วงนอก / Outer Ring)	128160-B
ขนาดตลับลูกปืน ความกว้าง (Width) B (มม./นิ้ว)	67.673 / 2.6643
ขนาดตลับลูกปืน ความกว้าง (Width) C (มม./นิ้ว)	53.975 / 2.1250
ขนาดตลับลูกปืน ระยะห่างศูนย์ประสิทธิผล (Effective Center Distance) a (มม./นิ้ว)	6.6 / 0.26
ขนาดตลับลูกปืน เส้นผ่านศูนย์กลางวงนอกของปีกวงนอก (Outer Ring Flange O.D.) D1 (มม./นิ้ว)	418.998 / 16.4960
ขนาดตลับลูกปืน ความกว้างปีก (Flange Width) C2 (มม./นิ้ว)	12.700 / 0.5000
ขนาดตลับลูกปืน รัศมีมุมโค้งสูงสุดของเพลา (Shaft Max Shaft Fillet Radius) R (มม./นิ้ว)	6.8 / 0.27
ขนาดตลับลูกปืน เส้นผ่านศูนย์กลางไหล่รองเพลา (Shaft Backing Shoulder Diameter) da (มม./นิ้ว)	307.0 / 12.09
ขนาดตลับลูกปืน เส้นผ่านศูนย์กลางไหล่รองเพลา (Shaft Backing Shoulder Diameter) db (มม./นิ้ว)	309.0 / 12.17
ขนาดตลับลูกปืน เส้นผ่านศูนย์กลางไหล่รองตัวเรือน (Housing Backing Shoulder Diameter) Da (มม./นิ้ว)	384.0 / 15.12
ตัวคูณเชิงเรขาคณิต (Geometry Factor) G1	1622.7
ตัวคูณเชิงเรขาคณิต (Geometry Factor) G2	240.4
ตัวคูณเชิงเรขาคณิต (Geometry Factor) Cg	0.1592
น้ำหนักตลับลูกปืน (Bearing Weight) หน่วย กิโลกรัม / ปอนด์	27.99 / 61.73

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

หัวข้อ	รายละเอียด
ประเภท	ตลับลูกปืนลูกกลิ้งเรียว (Tapered Roller Bearing) แบบแถวเดียว Type TSF
โครงสร้าง	คล้าย Type TS แต่เพิ่ม Flanged Cup (วงแหวนรอบนอกมีบ่า/ขอบ) เพื่อช่วยจัดตำแหน่งและรองรับแรงได้ดียิ่งขึ้น
การรองรับแรง	รองรับทั้งแรงรัศมี (Radial Load) และแรงแนวแกนทิศทางเดียว (Axial Load) ได้ดี
จุดเด่นของ Flanged Cup	ทำหน้าที่เป็น ตัวบังคับแนว (Locating Surface) และช่วยในการยึดแน่น ป้องกันการเคลื่อนตัวของวงแหวน
มุมสัมผัส (Contact Angle)	มุมสัมผัสสัมพันธ์กับขนาดการเรียวของลูกกลิ้ง → มุมมาก = รับแรงแกนได้มากขึ้น
วัสดุ	ผลิตจากเหล็กกล้าคาร์บอนสูงผสมโครเมียม (High-Carbon Chrome Steel) ผ่านการชุบแข็ง
ความเที่ยงตรง	ผลิตตามมาตรฐาน ABMA และ ISO เพื่อการทำงานที่มีความแม่นยำ
การหล่อลื่น	ใช้ได้ทั้งจาระบี (Grease) และน้ำมัน (Oil)
การบำรุงรักษา	ง่ายต่อการถอดประกอบ ตรวจสอบ และเปลี่ยนชิ้นส่วน
การใช้งาน	ระบบเพลารถยนต์, เครื่องจักรอุตสาหกรรม, ปั๊ม, มอเตอร์, เกียร์, เครื่องจักรเหมือง และงานก่อสร้างหนัก
