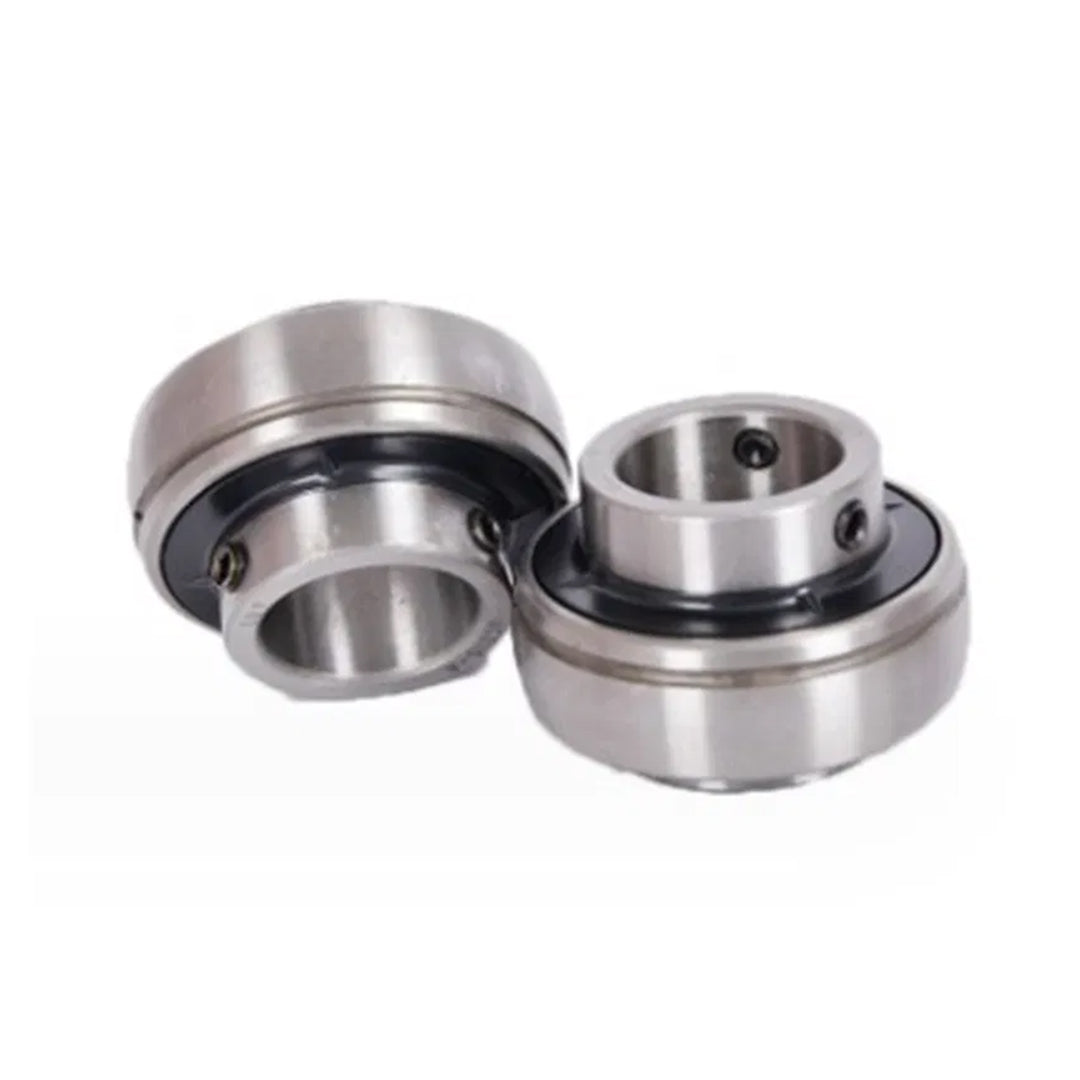

ตลับลูกปืน Pillow Block Bearings EDB code UC210

ตลับลูกปืนตุ๊กตา (Pillow Block Bearings) ซีรีส์ UC จาก EDB International เป็นชุดแบริ่งพร้อมตัวเรือนที่ออกแบบมาเพื่อรองรับเพลาที่หมุนแกนรัศมีในระบบเครื่องจักรต่าง ๆ ด้วยโครงสร้างแบริ่งเม็ดกลมร่องลึกที่ติดตั้งอยู่ในตัวฐาน (housing) ทำให้สามารถรับแรงรัศมีได้ดี เหมาะกับการใช้งานทั่วไปทั้งในสายพานลำเลียง เครื่องจักรอุตสาหกรรม และระบบส่งกำลังต่าง ๆ ซีรีส์นี้มีหลายขนาดตั้งแต่รุ่นเล็กอย่าง UC201 (รูในประมาณ 12 mm) ไปจนถึงรุ่นใหญ่กว่า พร้อมตัวเลือกแบบติดตั้งง่าย ทำให้ระบบหมุนมีความเสถียรและทนทานต่อแรงโหลดที่ใช้งานจริง

คุณสมบัติ

• แบบยูนิตพร้อมตัวเรือน: มาพร้อม housing พร้อมติดตั้ง รองรับเพลาหมุนได้สะดวก
• โครงสร้างลูกปืนร่องลึก: รองรับแรงรัศมีเป็นหลักและแรงแนวแกนเล็กน้อยได้ดี
• หลายขนาดให้เลือก: เลือกขนาดรูในตามความต้องการตั้งแต่ประมาณ 12 mm ขึ้นไป
• ติดตั้งง่าย: ตัวเรือนมีรูยึดและตำแหน่งเจาะสำหรับสกรูยึดที่มาตรฐาน
• วัสดุแข็งแรง: ตัวเรือนและลูกปืนออกแบบให้ทนต่อแรงโหลดและใช้งานต่อเนื่องในสภาพอุตสาหกรรม

ข้อมูลจำเพาะ

• แรงรับโหลด: โหลดไดนามิกและสแตติกในระดับเหมาะสำหรับงานทั่วไป (เช่น Cr ≈12,800 N / Cor ≈6,650 N ในบางรุ่น)
• การยึดติด: มาตรฐานรูยึดในตัวเรือนสำหรับติดตั้งกับฐานเครื่องจักร
• ช่วงขนาด: รูใน (d) ตั้งแต่ประมาณ 12 mm ถึง 25 mm+

Bearing No.	Dimensions mm inch									Load Rating(KN)		Weight Kg
										Dynamic Cr	Static Cor
	d	D	B	C	S	S1	G	ds	F
UC201	12	47	31	17	12.7	18.3	4.8	M6x0.75	3.7	12800	6650	0.2
UC201-8	1/2	1.8504	1.2205	0.6693	0.5	0.72	0.189	1/4-28UNF	0.146			0.19
UC202	15	47	31	17	12.7	18.3	4.8	M6x0.75	3.7			0.19
UC202-9	9/16	1.8504	1.2205	0.6693	0.5	0.72	0.189	1/4-28UNF	0.146			0.19
UC202-10	5/8											0.19
UC203	17	47	31	17	12.7	18.3	4.8	M6x0.75	3.7			0.18
UC203-11	11/16	1.8504	1.2205	0.6693	0.5	0.72	0.189	1/4-28UNF	0.146			0.17
UC204	20	47	31	17	12.7	18.3	4.8	M6x0.75	4			0.16
UC204-12	3/4	1.8504	1.2205	0.6693	0.5	0.72	0.189	1/4-28UNF	0.146			0.16
UC205	25	52	34.1	17	14.3	19.8	5	M6x0.75	4	14000	7850	0.2
UC205-13	13/16	2.00472	1.3425	0.6693	0.563	0.78	0.197	1/4-28UNF	0.154			0.24
UC205-14	7/8											0.23
UC205-15	15/16											0.21
UC205-16	1											0.2
UC206	30	62	38.1	19	15.9	22.2	5	M6x0.75	5	19500	11300	0.32
UC206-17	1-1/16	2.4409	1.5	0.748	0.626	0.874	0.197	1/4-28UNF	0.197			0.33
UC206-18	1-1/8											0.34
UC206-19	1-3/16											0.32
UC206-20	1-1/4											0.31
UC207	35	72	42.9	20	17.5	25.4	7	M8x1	5.5	25700	15300	0.48
UC207-20	1-1/4	2.8346	1.689	0.7874	0.689	1	0.276	5/16-24UNF	0.224			0.54
UC207-21	1-5/16											0.51
UC207-22	1-3/8											0.48
UC207-23	1-7/16											0.45
UC208	40	80	49.2	21	19	30.2	8	M8x1	6	29500	18100	0.64
UC208-24	1-1/2	3.1496	1.937	0.8268	0.748	1.189	0.315	5/16-24UNF	0.244			0.68
UC208-25	1-9/6											0.65
UC209	45	85	49.2	22	19	30.2	8	M8x1	6.4	31600	20600	0.68
UC209-26	1-5/8	3.3465	1.937	0.8661	0.748	1.189	0.315	5/16-24UNF	0.252			0.78
UC209-27	1-11/16											0.74
UC209-28	1-3/4											0.7
UC210	50	90	51.6	24	19	32.6	10	M10x1.25	6.5	35000	23200	0.8
UC210-29	1-13/16	3.5433	2.0315	0.9449	0.748	1.283	0.394	3/8-24UNF	0.256			0.92
UC210-30	1-7/8											0.87
UC210-31	1-15/16											0.82
UC210-32	2											0.78
UC211	55	100	55.6	25	22.2	33.4	10	M10x1.25	7	43500	29200	1.11
UC211-32	2	3.937	2.189	0.9843	0.874	1.315	0.394	3/8-24UNF	0.276			1.26
UC211-33	2-1/16											1.2
UC211-34	2-1/8											1.15
UC211-35	2-3/16											1.09
UC212	60	110	65.1	27	25.4	39.7	10	M10x1.25	7.5	47700	32900	1.54
UC212-36	2-1/4	4.3307	2.563	1.063	1	1.563	0.394	3/8-24UNF	0.299			1.67
UC212-37	2-5/16											4.59
UC212-38	2-3/8											1.52
UC212-39	2-7/16											1.45
UC213	65	120	65.1	28	25.4	39.7	10	M10x1.25	8.5	57500	40000	1.85
UC213-40	2-1/2	4.3307	2.563	1.1024	1	1.563	0.394	3/8-24UNF	0.335			1.94
UC213-41	2-9/16											1.85
UC214	70	125	74.6	29	30.2	44.4	12	M12x1.5	9	60800	45000	2.05
UC214-42	2-5/8	4.9213	2.937	1.1417	1.189	1.748	0.472	7/16-20UNF	0.35			2.26
UC214-43	2-11/16											2.16
UC214-44	2-3/4											2.06
UC214	70	125	74.6	29	30.2	44.4	12	M12x1.5	9	60800	45000	2.05
UC214-42	2-5/8	4.9213	2.937	1.1417	1.189	1.748	0.472	7/16-20UNF	0.35			2.26
UC214-43	2-11/16											2.16
UC214-44	2-3/4											2.06
UC215	75	130	77.8	30	33.3	44.5	12	M12x1.5	9.2	66000	49500	2.21
UC215-45	2-13/16	5.1181	3.063	1.1811	1.311	1.752	0.472	7/16-20UNF	0.362			2.46
UC215-46	2-7/8											2.35
UC215-47	2-15/16											2.24
UC215-48	3											2.12
UC216	80	140	82.6	32	33.3	49.3	12	M12x1.5	9.5	71500	54200	2.8
UC216-49	3-1/16	5.5118	3.252	1.2598	1.311	1.9409	0.472	7/16-20UNF	0.374			2.98
UC216-50	3-1/8											2.85
UC216-51	3-3/16											2.72
UC217	85	150	85.7	34	34.1	51.6	12	M12x1.5	10.2	83500	64000	3.46
UC217-52	3-1/4	5.9055	3.374	1.3386	1.343	2.031	0.472	7/16-20UNF	0.402			3.68
UC217-53	3-5/16											3.54
UC217-55	3-7/16											3.25
UC218	90	160	96	36	39.7	56.3	12	M12x1.5	11.2	96000	71500	4.36
UC218-56	3-1/2	6.2992	3.7795	1.4173	1.563	2.217	0.472	1/2-20UNF	0.441			4.47
UC305	25	62	38	20	15	23	6	M6x1	5.4	22400	11500	0.35
UC305-13	13/16	2.4409	1.4961	0.7874	0.591	0.906	0.236	1/4-28UNF	0.213			0.4
UC305-14	7/8											0.38
UC305-15	15/16											0.36
UC305-16	1											0.35
UC306	30	72	43	23	17	26	6	M6x1	5.7	26700	11500	0.56
UC306-17	1-1/16	2.8346	1.6929	0.9055	0.669	1.024	0.236	1/4-28UNF	0.225			0.61
UC306-18	1-1/8											0.58
UC306-19	1-3/16											0.56
UC307	35	80	48	25	19	29	8	M8x1	6.2	33500	19100	0.71
UC307-20	1-1/4	3.1496	1.8898	0.9843	0.748	1.142	0.315	5/16-20UNF	0.224			0.77
UC307-21	1-5/16											0.74
UC307-22	1-3/8											0.71
UC307-23	1-7/16											0.68
UC308	40	90	52	27	19	33	10	M10x1	7	40500	24000	0.96
UC308-24	1-1/2	3.5433	2.0472	1.063	0.748	1.299	0.394	3/8-24UNF	0.276			1.01
UC308-25	1-9/16											0.97
UC309	45	100	57	30	22	35	10	M10x1	7.8	52800	31800	1.28
UC309-26	1-5/8	3.937	2.2441	1.1811	0.866	1.378	0.394	3/8-24UNF	0.307			1.39
UC309-27	1-11/16											1.35
UC309-28	1-3/4											1.3
UC310	50	110	61	32	22	39	12	M12x1.5	8.5	61800	37900	1.65
UC310-29	1-13/16	4.3307	2.4016	1.2598	0.886	1.535	0.472	1/2-20UNF	0.335			1.97
UC310-30	1-7/8											1.74
UC310-31	1-15/16											1.68
UC311	55	120	66	34	25	41	12	M12x1.5	9.2	71500	44700	2.07
UC311-32	2	4.7244	2.5984	1.3386	0.984	1.614	0.472	1/2-20UNF	0.362			2.25
UC311-33	2-1/16											2.18
UC311-34	2-1/8											2.12
UC311-35	2-3/16											2.04
UC312	60	130	71	36	26	45	12	M12x1.5	9.8	81700	51800	2.6
UC312-36	2-1/4	5.1181	2.7953	1.4173	1.0236	1.772	0.472	1/2-20UNF	0.386			2.75
UC312-37	2-5/16											2.67
UC312-38	2-3/8											2.58
UC312-39	2-7/16											2.5
UC313	65	140	75	38	30	45	12	M12x1.5	10.5	92500	60000	3.25
UC313-40	2-1/2	5.5118	2.9528	1.4961	1.181	1.772	0.472	1/2-20UNF	0.413			3.34
UC313-41	2-9/16											3.24
UC314	70	150	78	40	33	45	12	M12x1.5	11.1	104000	68000	3.89
UC314-42	2-5/8	5.9055	3.0708	1.5748	1.299	1.772	0.472	1/2-20UNF	0.437			4.11
UC314-43	2-11/16											4
UC314-44	2-3/4											3.9
UC315	75	160	82	42	32	50	14	M14x1.5	11.8	113000	77000	4.72
UC315-45	2-13/16	6.2992	3.2283	1.6535	1.26	1.969	0.551	9/16-18UNF	0.465			4.99
UC315-46	2-7/8											4.85
UC315-47	2-15/16											4.76
UC315-48	3											4.63
UC316	80	170	86	44	34	52	14	M14x1.5	12.5	123000	86500	5.55
UC316-49	3-1/16	6.6929	3.3858	1.7323	1.339	2.047	0.551	9/16-18UNF	0.492			5.72
UC316-50	3-1/8											5.58
UC316-51	3-3/16											5.49
UC317	85	180	96	46	40	56	16	M16x1.5	13.1	132600	96500	6.67
UC317-52	3-1/4	7.0866	3.7795	1.811	1.575	2.205	0.63	5/8-18UNF	0.516			6.89
UC317-53	3-5/16											6.76
UC317-55	3-7/16											6.44
UC318	90	190	96	48	40	56	16	M16x1.5	13.8	144000	108000	7.55
UC318-55	3-7/16	7.4803	3.7795	1.8898	1.575	2.205	0.63	5/8-18UNF	0.543			7.85
UC318-56	3-1/2											7.67
UC319	95	200	103	50	41	62	16	M16x1.5	14.7	156600	122000
UC319-58	3-5/8	7.874	4.0551	1.9685	1.614	2.441	0.63	5/8-18UNF	0.579			8.7
UC319-59	3-11/16
UC319-60	3-3/4
UC320	100	215	108	54	42	66	18	M18x1.5	15.7	17300	141000	10.8
UC320-64	4	8.4646	4.252	2.126	1.6535	2.5984	0.7087	0.618

ข้อมูลทางเทคนิค

• ประเภทแบริ่ง: ลูกปืนเม็ดกลมร่องลึกพร้อมตัวเรือนแบบ Pillow Block
• การรองรับโหลด: เหมาะกับ แรงรัศมีหลัก และรองรับแรงแนวแกนในระดับเล็กน้อยตามการใช้งานทั่วไป
• โครงสร้างตัวเรือน: ตัวเรือนทำจากโลหะแข็งแรงพร้อมรูเจาะยึดเพื่อความมั่นคงในการติดตั้ง
• หล่อลื่น: ลูกปืนภายในสามารถเติมจาระบีหล่อลื่นเพิ่มเติมได้เพื่อการดูแลรักษาและยืดอายุการใช้งาน
• การใช้งาน: เหมาะกับระบบลำเลียง, เครื่องจักรอุตสาหกรรม, ปั๊ม, พัดลม, และอุปกรณ์หมุนอื่น ๆ ที่ต้องการการติดตั้งง่ายและความทนทานของแบริ่ง
