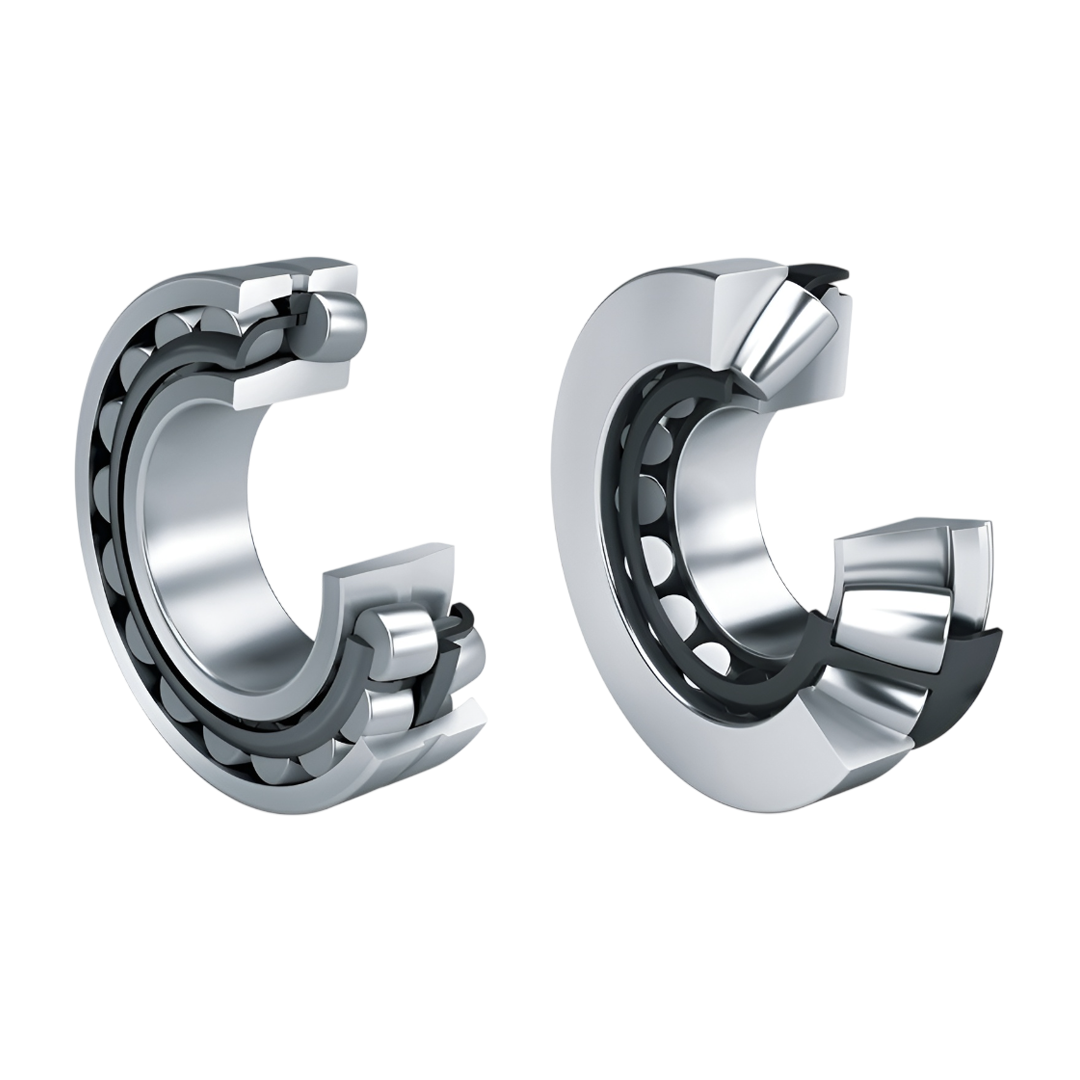

ตลับลูกปืน FAG Spherical Roller Bearings With Adapter Sleeve 22330-E1-K 320 มม.
ตลับลูกปืน FAG Spherical Roller Bearings With Adapter Sleeve 22330-E1-K 320 มม.
FAG
กรุณาตรวจสอบสต็อกก่อนชำระเงินRegular price
19,200.00 ฿
Regular price
Sale price
19,200.00 ฿
Unit price
per
Couldn't load pickup availability
รายละเอียด ตลับลูกปืน FAG Spherical Roller Bearings With Adapter Sleeve 22330-E1-K 320 มม.
ตลับลูกปืน FAG ถูกออกแบบตามหลักวิศวกรรมขั้นสูง โดยคำนึงถึงการกระจายแรงที่เหมาะสม การลดแรงเสียดทาน และการยืดอายุการใช้งาน โครงสร้างของตลับลูกปืนมีความแข็งแรงและแม่นยำสูง ช่วยให้การหมุนเป็นไปอย่างราบรื่น ลดการสั่นสะเทือน และลดเสียงรบกวนขณะทำงาน FAG ให้ความสำคัญกับคุณภาพของวัสดุ โดยใช้เหล็กคุณภาพสูงผ่านกระบวนการอบชุบความร้อนที่ควบคุมอย่างละเอียด ทำให้ตลับลูกปืนมีความทนทานต่อการสึกหรอ การล้า และแรงกระแทกได้ดี แม้ทำงานต่อเนื่องเป็นเวลานาน
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- รองรับแรงในแนวรัศมีและแนวแกนได้ดี
- สามารถปรับแนวตัวเองได้ ช่วยลดปัญหาเพลาไม่ตรงศูนย์
- โครงสร้างแข็งแรง เหมาะกับงานโหลดสูงและงานหนัก
- ช่วยเพิ่มความมั่นคงในการยึดกับเพลา
- ลดการสึกหรอและยืดอายุการใช้งานของตลับลูกปืน
การติดตั้ง
- ติดตั้งบนเพลากลมได้โดยไม่ต้องทำเพลาเรียว
- ใช้ Adapter Sleeve ช่วยให้การประกอบและถอดง่าย
- ปรับตำแหน่งบนเพลาได้สะดวก
- ลดขั้นตอนและเวลาการติดตั้งในงานซ่อมบำรุง
การใช้งาน
- เหมาะสำหรับเครื่องจักรอุตสาหกรรมทั่วไปและงานหนัก
- ใช้ในระบบที่มีแรงสั่นสะเทือนหรือแรงกระแทก
- เหมาะกับงานที่ต้องการถอดเปลี่ยนบ่อย
- ใช้งานได้ดีในระบบส่งกำลังและเครื่องจักรต่อเนื่อง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Designation Bearing | 22330-E1-K |
| Designation X-life | XL |
| Designation Adapter sleeve | H2330 |
| Mass m Bearing kg | 41.2 |
| Mass m Adapter sleeve kg | 6.76 |
| Dimensions d1H (mm) | 135 |
| Dimensions d (mm) | 150 |
| Dimensions D (mm) | 320 |
| Dimensions B (mm) | 108 |
| Dimensions r min. (mm) | 4 |
| Dimensions D1 (mm) | 273.2 |
| Dimensions d2 (mm) | 185.3 |
| Dimensions ds (mm) | 9.5 |
| Dimensions ns (mm) | 17.7 |
| Dimensions Dm (mm) | 195 |
| Dimensions l (mm) | 139 |
| Dimensions c (mm) | 26 |
| Dimensions c1 (mm) | - |
| Mounting dimensions da max. (mm) | 185 |
| Mounting dimensions Da max. (mm) | 303 |
| Mounting dimensions db min. (mm) | 163 |
| Mounting dimensions Ba min. (mm) | 8 |
| Mounting dimensions ra max. (mm) | 3 |
| Basic load ratings dyn. Cr kN | 1 640 |
| Basic load ratings stat. C0r kN | 1 850 |
| Calculation factors e | 0.33 |
| Calculation factors Y1 | 2.02 |
| Calculation factors Y2 | 3 |
| Calculation factors Y0 | 1.97 |
| Fatigue limit load Cur kN | 148 |
| Limiting speed nG min-1 | 2 200 |
| Reference speed nB min-1 | 1 520 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อข้อมูลทางเทคนิค | รายละเอียด |
| ประเภทตลับลูกปืน | ตลับลูกปืนลูกกลิ้งทรงกลม |
| โครงสร้างรูเพลา | รูเพลาเรียว ติดตั้งร่วมกับปลอกปรับขนาด |
| ระบบการยึดเพลา | ใช้ Adapter Sleeve สำหรับยึดกับเพลาทรงกระบอก |
| การปรับแนว | ปรับแนวได้อัตโนมัติ ลดผลกระทบจากเพลาเยื้องศูนย์ |
| โครงสร้างลูกกลิ้ง | ลูกกลิ้งทรงกลมสองแถว |
| รางวิ่ง | รางวิ่งทรงกลมร่วมศูนย์ |
| กรงลูกปืน | กรงแข็งแรง เหมาะกับงานหนัก |
| การรับโหลด | รองรับแรงในแนวรัศมีและแนวแกน |
| ความทนทาน | เหมาะกับสภาวะงานหนักและแรงกระแทก |
| การติดตั้ง | ติดตั้งและถอดได้ง่าย ไม่ต้องกลึงเพลา |
| การหล่อลื่น | รองรับการหล่อลื่นด้วยจาระบีหรือน้ำมัน |
| การบำรุงรักษา | สะดวกต่อการตรวจสอบและเปลี่ยนอะไหล่ |
| การใช้งานร่วมอุปกรณ์ | ใช้งานร่วมกับน็อตล็อกและแหวนล็อก |
| มาตรฐานการผลิต | ผลิตตามมาตรฐานคุณภาพของ FAG |
