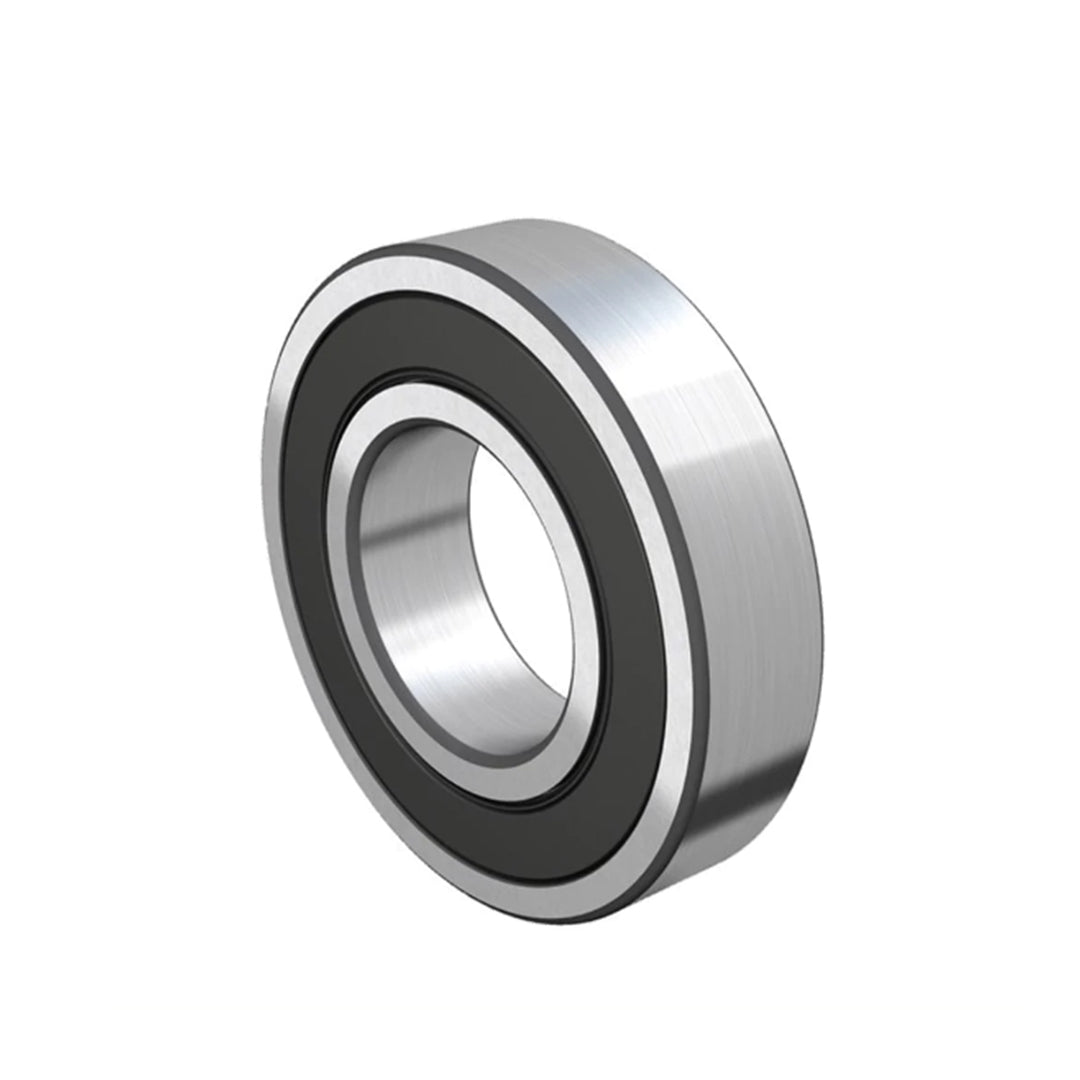

ตลับลูกปืน Ball Bearing EDB code 16017-ZZ

ตลับลูกปืนเม็ดกลมร่องลึกซีรีส์ 16000 จาก EDB International เป็นแบริ่งร่องลึกแบบแถวเดียวที่ออกแบบมาเพื่อแก้ปัญหาในพื้นที่ติดตั้งจำกัด โดยมีโครงสร้างที่ บางและกะทัดรัด พร้อมความสามารถในการรองรับ แรงรัศมีหลักและแรงแนวแกนเล็กน้อย เหมาะสำหรับงานที่ต้องการทั้งความเร็วและความแม่นยำ เช่น มอเตอร์ขนาดเล็ก อุปกรณ์กลไก พัดลม ตลับลูกปืนขนาดกะทัดรัด และอุปกรณ์เคลื่อนที่ที่ต้องการประสิทธิภาพสูงในพื้นที่แคบ จึงตอบโจทย์การออกแบบอุปกรณ์ที่ต้องอัดแน่นชิ้นส่วนและให้การหมุนราบเรียบอย่างมีประสิทธิภาพในงานอุตสาหกรรมทั่วไปและอัตโนมัติยุคใหม่

คุณสมบัติ

• โครงสร้างแบบร่องลึกแถวเดียว (Deep Groove Ball Bearing): รองรับแรงรัศมีเป็นหลักและแรงแนวแกนในระดับปานกลาง
• ออกแบบพื้นที่จำกัด (Thin/Compact): รูปทรงกะทัดรัด เหมาะกับงานที่มีพื้นที่ติดตั้งจำกัด
• น้ำหนักเบา: มิติบางตัวช่วยลดน้ำหนักรวมของชิ้นส่วน
• การทำงานราบเรียบและเงียบ: ออกแบบเพื่อการหมุนที่มีแรงเสียดทานต่ำและเสียงรบกวนน้อย
• ตัวเลือกแบบเปิด/ซีล/โล่: สามารถเลือกแบบปิดผนึกหรือเปิดได้ตามสภาพแวดล้อมงาน

ข้อมูลจำเพาะ

• ช่วงแรงรับ (Load Capacity): ประมาณ 5.1 kN ถึง 43.8 kN ขึ้นกับขนาดรุ่น
• ช่วงความเร็วรอบ (Limiting Speed): ประมาณ 3,800–30,000 rpm (ขึ้นกับขนาดและการหล่อลื่น)
• ช่วงอุณหภูมิใช้งาน: โดยทั่วไปประมาณ –30 °C ถึง +120 °C
• มิติเปรียบเทียบ: ขนาดเล็กอย่างรุ่น 16001 = 12 mm × 28 mm × 7 mm และอีกหลายรุ่นขนาดใหญ่ขึ้นไปตามลำดับ

Bearing NO.	d		D		B		Load Rating (KN)		Steel Ball Parameter		Max Speed (r/min)		Weight (Kg)
	mm	inch	mm	inch	mm	inch	Cr (Dynamic)	Cor (Static)	NO.	Size (mm)	Grease	Oil
16001	12	0.4724	28	1.1024	7	0.2756	5.1	2.4	8	4.763	26000	30000	0.019
16002	15	0.5906	32	1.2598	8	0.315	5.6	2.8	9	4.763	22000	26000	0.025
16003	17	0.6693	35	1.3780	8	0.315	6.8	3.35	10	4.763	20000	24000	0.032
16004	20	0.7874	42	1.6535	8	0.315	7.9	4.5	10	5.556	18000	21000	0.051
16005	25	0.9843	47	1.8504	8	0.315	8.35	5.1	11	5.556	15000	18000	0.059
16006	30	1.1811	55	2.1645	9	0.3543	11.2	7.4	12	6.35	13000	15000	0.091
16007	35	1.3779	62	2.4409	9	0.3543	11.7	8.2	13	6.35	12000	14000	0.107
16008	40	1.5748	68	2.6772	9	0.3543	12.6	9.65	15	6.35	10000	12000	0.125
16009	45	1.7716	75	2.9528	10	0.3937	12.9	10.5	16	6.35	9200	11000	0.171
16010	50	1.9650	80	3.1496	10	0.3937	13.2	11.3	16	7.144	8400	9800	0.180
16011	55	2.1653	90	3.5433	11	0.4331	18.6	15.3	16	7.938	7700	9000	0.258
16012	60	2.3620	95	3.7400	11	0.433	20	17.5	18	7.144	7000	8300	0.283
16013	65	2.5590	100	3.9370	11	0.433	20.5	18.7	20	7.144	6500	7700	0.307
16014	70	2.7559	110	4.3307	13	0.5118	24.4	22.6	15	9.525	6100	7100	0.441
16015	75	2.9528	115	4.5276	13	0.5118	25	24	16	9.525	5700	6700	0.464
16016	80	3.1496	125	4.9213	14	0.5512	25.4	25.1	15	11.112	5300	6200	0.597
16017	85	3.3465	130	5.1181	14	0.5512	25.9	26.2	16	11.112	5000	5900	0.626
16018	90	3.5433	140	5.5118	16	0.6299	33.5	33.5	15	12.7	4700	5600	0.848
16019	95	3.7402	145	5.7087	16	0.6299	34.5	35	16	12.7	4500	5300	0.885
16020	100	3.9370	150	5.9055	16	0.6299	35	36.5	17	12.7	4200	5000	0.910

ข้อมูลทางเทคนิค

• ประเภทโครงสร้าง: แถวเดียว Deep Groove Ball Bearing ช่วยลดแรงเสียดทานและรองรับแรงในหลายทิศทางอย่างมีประสิทธิภาพ
• การรับแรง: รองรับ แรงรัศมีหลัก และ แรงแนวแกนเล็กน้อย พร้อมกันได้
• มิติและการประกอบ: สร้างตามมาตรฐาน ISO ทำให้สามารถสลับใช้กับเครื่องจักรและอุปกรณ์ทั่วไปได้
• วัสดุ: มักใช้เหล็กโครเมียมคุณภาพสูงสำหรับวงแหวนและเม็ดลูกบอลเพื่อความทนทานต่อการสึกหรอ
• การใช้งานยอดนิยม: ใช้ใน มอเตอร์ขนาดเล็ก, เครื่องจักรกลขนาดกะทัดรัด, อุปกรณ์อัตโนมัติ, ระบบขับเคลื่อนขนาดเล็ก และอุตสาหกรรมที่ต้องให้ความสำคัญกับพื้นที่ติดตั้ง
