OBO กับงานระบบไฟฟ้าแรงสูงและแรงต่ำ: โซลูชันครบวงจรสำหรับโรงงานทุกขนาด

ในสภาพแวดล้อมทางอุตสาหกรรมปัจจุบัน ความเสถียรของระบบไฟฟ้าถือเป็นหัวใจสำคัญของการดำเนินธุรกิจ OBO Bettermann ในฐานะผู้นำระดับโลกด้านอุปกรณ์ติดตั้งทางไฟฟ้า ได้นำเสนอโซลูชันที่ออกแบบมาเพื่อความปลอดภัย ประสิทธิภาพ และความทนทาน ครอบคลุมตั้งแต่งานระบบไฟฟ้าแรงสูง (High Voltage) ไปจนถึงไฟฟ้าแรงต่ำ (Low Voltage) สำหรับโรงงานทุกขนาด

ระบบป้องกันฟ้าผ่าและไฟกระชาก: หัวใจสำคัญของความปลอดภัย

โรงงานอุตสาหกรรมมักมีความเสี่ยงจาก ไฟกระชาก (Surge) ซึ่งเกิดจากฟ้าผ่าหรือการสวิตช์ของอุปกรณ์ไฟฟ้าขนาดใหญ่ภายในโรงงาน ซึ่งอาจสร้างความเสียหายรุนแรงต่อเครื่องจักรและระบบควบคุมอัตโนมัติ

Surge Protection Device (SPD) คืออะไร ?

Surge Protection Device (SPD) หรือ อุปกรณ์ป้องกันไฟกระชาก คืออุปกรณ์ที่ออกแบบมาเพื่อจำกัดแรงดันไฟฟ้าเกินชั่วขณะ (Transient Overvoltage) โดยการเปลี่ยนเส้นทางกระแสไฟฟ้าส่วนเกินลงสู่ระบบสายดิน เพื่อป้องกันไม่ให้อุปกรณ์ไฟฟ้าในโรงงานได้รับความเสียหาย

ประเภทของ SPD ที่โรงงานต้องรู้จัก การเลือกใช้ SPD ให้เหมาะสมกับตำแหน่งติดตั้งเป็นสิ่งสำคัญอย่างยิ่ง

• SPD Type 1: ติดตั้งที่ตู้เมนไฟฟ้าหลัก (Main Distribution Board) เพื่อป้องกันกระแสไฟกระชากจากภายนอก เช่น ฟ้าผ่าโดยตรง (Direct Lightning Strike)
• SPD Type 2: ติดตั้งที่ตู้ย่อย (Sub-distribution Board) เพื่อป้องกันไฟกระชากที่หลงเหลือจาก Type 1 หรือเกิดจากอุปกรณ์ภายในโรงงานเอง
• SPD Type 3: ติดตั้งใกล้กับอุปกรณ์ไฟฟ้าที่เปราะบาง เช่น คอมพิวเตอร์ หรืออุปกรณ์ PLC เพื่อการป้องกันขั้นสุดท้าย

ทำไมต้องเลือก OBO สำหรับโรงงานของคุณ?

• ความน่าเชื่อถือระดับสากล: ผลิตภัณฑ์ของ OBO ผ่านการทดสอบตามมาตรฐานสากล (IEC Standards)
• ครบวงจร (One-Stop Solution): รองรับตั้งแต่ระบบไฟฟ้าแรงสูงไปจนถึงจุดใช้งานไฟฟ้าแรงต่ำ
• นวัตกรรมเพื่อความปลอดภัย: SPD ของ OBO มีเทคโนโลยีการตัดวงจรที่รวดเร็วและแม่นยำ
• ความทนทาน: ออกแบบมาเพื่อโรงงานที่ใช้งานหนัก (Heavy Duty) โดยเฉพาะ

การทำแผนป้องกันฟ้าผ่าและไฟกระชาก (LPS & SPD): Roadmap สำหรับโรงงานมาตรฐานสากล

การออกแบบระบบป้องกันฟ้าผ่า (Lightning Protection System - LPS) และอุปกรณ์ป้องกันไฟกระชาก (Surge Protection Device - SPD) ไม่ใช่เพียงแค่การติดตั้งอุปกรณ์ แต่คือการวาง "เกราะป้องกัน" ให้กับโครงสร้างพื้นฐานและเครื่องจักรในโรงงาน เพื่อลดความเสียหายจากภัยธรรมชาติและปัญหาทางไฟฟ้าที่ส่งผลกระทบต่อไลน์การผลิตอย่างมหาศาล

1. เข้าใจหัวใจสำคัญ: Surge Protection Device คืออะไร? Surge protection device (SPD) คือ อุปกรณ์อิเล็กทรอนิกส์ที่ออกแบบมาเพื่อจำกัดแรงดันไฟฟ้าเกินชั่วขณะ (Transient Overvoltage) และเบี่ยงเบนกระแสส่วนเกินลงสู่ระบบกราวด์ เพื่อป้องกันไม่ให้อุปกรณ์ไฟฟ้าในโรงงานได้รับความเสียหายจาก ไฟกระชาก (Surge) ที่เกิดจากฟ้าผ่าโดยตรง ฟ้าผ่าใกล้เคียง หรือแม้กระทั่งการสลับวงจรไฟฟ้าภายในอาคาร หากไม่มีการป้องกันที่ถูกต้อง ไฟกระชาก จะทำลายแผงวงจรควบคุม (PLC, Inverter) ทำให้เครื่องจักรหยุดชะงัก (Downtime) และสูญเสียต้นทุนการซ่อมบำรุงมหาศาล

2. แบ่งระดับการป้องกันตามมาตรฐาน SPD Type 1, 2, 3 เพื่อให้ได้มาตรฐานสากล (IEC 61643-11) การเลือกใช้ อุปกรณ์ป้องกันไฟกระชาก ต้องแบ่งตามโซนและความสามารถในการรับกระแส

• SPD Type 1: เป็นปราการด่านแรก ติดตั้งที่ตู้เมนไฟฟ้าหลัก (MDB) เพื่อรับพลังงานมหาศาลจากฟ้าผ่าที่เกิดภายนอกโรงงาน ออกแบบมาให้รับกระแสสูง มีความทนทานสูงมาก
• SPD Type 2: ติดตั้งที่ตู้ย่อย (Sub-distribution board) เพื่อป้องกันไฟกระชากที่หลงเหลือมาจาก Type 1 หรือเกิดจากกิจกรรมภายในโรงงานเอง เป็นรุ่นที่นิยมใช้แพร่หลายที่สุดในการปกป้องเครื่องจักร
• SPD Type 3: ติดตั้งใกล้กับอุปกรณ์ที่ไวต่อแรงดันไฟฟ้าสูงๆ (Sensitive Equipment) เพื่อการป้องกันที่ละเอียดที่สุดในระดับอุปกรณ์ปลายทาง

3.Roadmap การวางแผนงานแบบมืออาชีพ การทำแผนป้องกันที่สมบูรณ์สำหรับโรงงาน ควรดำเนินการตามขั้นตอนดังนี้

• ขั้นตอนที่ 1: การประเมินความเสี่ยง (Risk Assessment) ต้องมีการวิเคราะห์ตามมาตรฐาน IEC 62305 เพื่อกำหนดระดับการป้องกัน (Lightning Protection Level - LPL) โดยพิจารณาจากพื้นที่ตั้ง ความสูงของอาคาร และความสำคัญของเครื่องจักร
• ขั้นตอนที่ 2: ระบบป้องกันฟ้าผ่าภายนอก (External LPS) การติดตั้งระบบล่อฟ้า (Air Termination System) ไม่ว่าจะเป็นแบบ Franklin Rod หรือ Faraday Cage รวมถึงระบบตัวนำลงดิน (Down Conductor) ที่มีคุณภาพสูง เพื่อให้นำกระแสฟ้าผ่าลงสู่พื้นดินโดยไม่ก่อให้เกิดประกายไฟข้างเคียง
• ขั้นตอนที่ 3: ระบบป้องกันฟ้าผ่าภายในและการเชื่อมต่อศักย์ (Equipotential Bonding) หัวใจสำคัญคือการทำ Bonding หรือการต่อฝากทางไฟฟ้าให้ทุกจุดของโครงสร้างอาคารและระบบไฟฟ้ามีศักย์ไฟฟ้าเท่ากัน เพื่อป้องกันความต่างศักย์ที่เป็นสาเหตุของ Arc ไฟฟ้า
• ขั้นตอนที่ 4: การเลือกติดตั้งอุปกรณ์ SPD เลือกใช้ผลิตภัณฑ์ที่มีมาตรฐานและน่าเชื่อถือ เช่น OBO Bettermann ซึ่งเป็นแบรนด์ชั้นนำระดับโลกด้านระบบป้องกันฟ้าผ่าและไฟกระชาก การติดตั้งต้องทำโดยวิศวกรผู้เชี่ยวชาญเพื่อให้แน่ใจว่าค่า Protection Level ต่ำกว่าค่าทนทานแรงดันของอุปกรณ์ไฟฟ้า

4. กุญแจสำคัญสู่มาตรฐานสากล "มาตรฐานสากลไม่ได้จบแค่การติดตั้ง แต่คือการดูแลรักษา"

• การเลือกวัสดุ: อุปกรณ์อย่าง OBO ได้รับการยอมรับในอุตสาหกรรมหนัก เนื่องจากมีความทนทานและมีมาตรฐานการทดสอบที่เข้มงวด
• ระบบสายดิน (Grounding System): ระบบ LPS และ SPD จะทำงานไม่ได้เลยหากไม่มีระบบสายดินที่มีความต้านทานต่ำ (โดยปกติไม่ควรเกิน 5 โอห์ม หรือตามข้อกำหนดทางเทคนิคของเครื่องจักรนั้นๆ)
• การบำรุงรักษาเชิงป้องกัน: ควรมีการตรวจสอบสถานะของ SPD เป็นประจำผ่านทางหน้าจอ Indicator (เช่น สัญลักษณ์สีเขียว/แดง) เพื่อเปลี่ยนอุปกรณ์ที่เสื่อมสภาพจากการรับไฟกระชากมาหลายครั้ง

การวาง Roadmap นี้จะช่วยให้โรงงานของคุณมีความพร้อมต่อสถานการณ์ฉุกเฉิน มั่นใจได้ว่าทุกหน่วยการผลิตจะดำเนินไปอย่างต่อเนื่อง และเป็นการลดความเสี่ยงที่คุ้มค่าที่สุดในระยะยาว

ปัญหาที่พบบ่อยในการติดตั้ง SPD: วิธีแก้ไขด้วยอุปกรณ์ของ OBO

เจาะลึกปัญหาการติดตั้ง SPD และวิธีแก้ปัญหาด้วยโซลูชันจาก OBO Bettermann

เจาะลึกปัญหาการติดตั้ง SPD และวิธีแก้ปัญหาด้วยโซลูชันจาก OBO Bettermann

ความเข้าใจพื้นฐานก่อนเริ่มแก้ไข: Surge Protection Device คืออะไร? Surge protection device หรือที่เราเรียกสั้นๆ ว่า SPD คืออุปกรณ์ที่ถูกออกแบบมาเพื่อปกป้องระบบไฟฟ้าและอุปกรณ์ไฟฟ้าภายในอาคาร โดยทำหน้าที่จำกัดแรงดันไฟฟ้าที่สูงเกินปกติ (Transient Overvoltage) ให้ลดลงอยู่ในระดับที่ปลอดภัยก่อนที่จะส่งผ่านไปยังอุปกรณ์ปลายทาง โดยทั่วไปเราจะแบ่งระดับการป้องกันออกเป็น SPD Type 1 สำหรับป้องกันไฟกระชากขนาดใหญ่ที่เกิดจากฟ้าผ่าโดยตรง (ติดตั้งที่ตู้ MDB) และ SPD Type 2 สำหรับป้องกันไฟกระชากที่หลงเหลือหรือเกิดจากการสวิตช์ทางไฟฟ้าภายในอาคาร (ติดตั้งที่ตู้ย่อยหรือตู้ Consumer Unit)

1. การเลือกใช้ SPD ไม่เหมาะสมกับประเภทของระบบไฟฟ้า ปัญหาที่พบบ่อยที่สุดคือการเลือกใช้ SPD Type 1 หรือ SPD Type 2 ที่มีค่าพิกัดการทนกระแสไม่สอดคล้องกับสภาพพื้นที่ เช่น พื้นที่ที่มีความเสี่ยงฟ้าผ่าสูงแต่เลือกใช้รุ่นที่มีความสามารถต่ำเกินไป

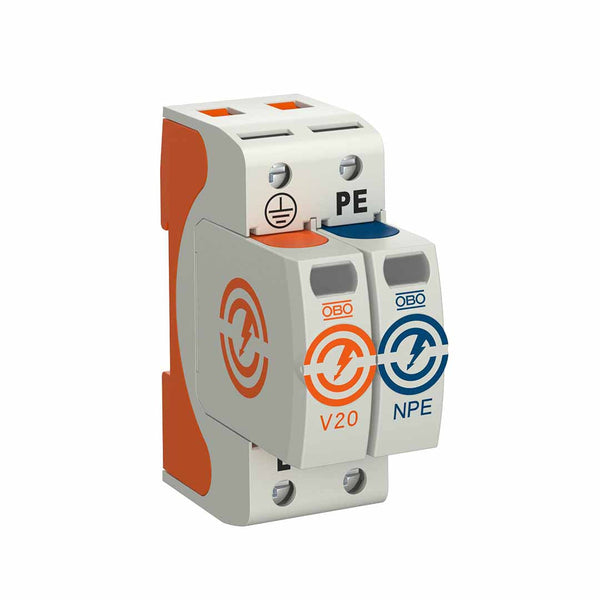

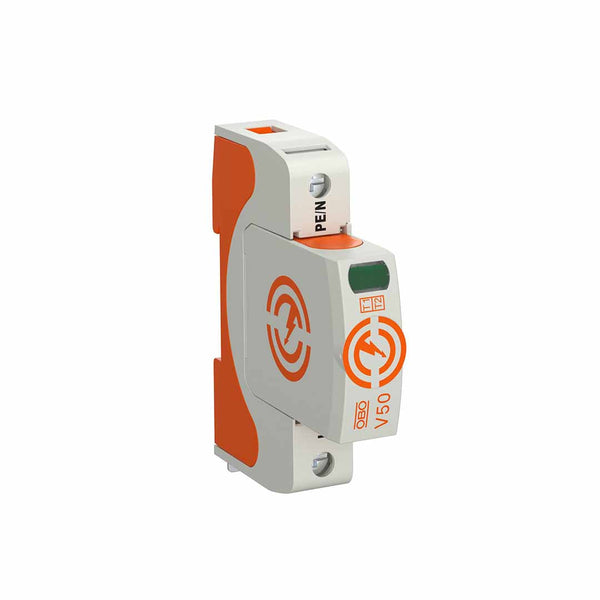

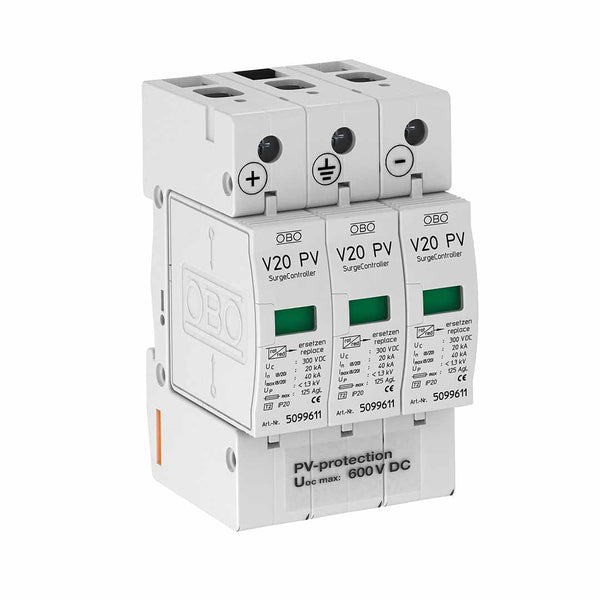

• วิธีแก้ด้วย OBO: OBO Bettermann มีโซลูชันที่ครอบคลุมทุกระดับความต้องการ ด้วยเทคโนโลยีเฉพาะตัวอย่าง V-Series ที่ออกแบบมาให้รองรับมาตรฐานสากล การใช้ซอฟต์แวร์เลือกอุปกรณ์จาก OBO จะช่วยให้วิศวกรระบุรุ่นที่แม่นยำที่สุดตามค่าระดับความเสี่ยง (Risk Assessment) ของแต่ละอาคาร ทำให้มั่นใจได้ว่าอุปกรณ์จะทำงานได้อย่างถูกต้อง

2. ความยาวของสายเชื่อมต่อ (Connection Lead Length) ยาวเกินไป การติดตั้ง SPD ที่ดีต้องมี "ความยาวสาย" สั้นที่สุดเท่าที่จะทำได้ ตามกฎของฟิสิกส์ สายที่ยาวจะเพิ่มค่าความต้านทานเหนี่ยวนำ (Inductance) ซึ่งส่งผลโดยตรงให้ระดับแรงดันไฟฟ้าที่อุปกรณ์ปลายทางได้รับสูงขึ้น แม้จะมี SPD ก็ตาม วิธีแก้ด้วย OBO: อุปกรณ์ของ OBO ได้รับการออกแบบให้ติดตั้งแบบอนุกรมหรือขนานได้ง่ายในตู้ควบคุมไฟฟ้า โดยคำนึงถึงความสะดวกในการเข้าสายให้สั้นที่สุด นอกจากนี้ OBO ยังมีอุปกรณ์เสริมสำหรับการเข้าสาย (Busbar, Connectors) ที่ช่วยลดระยะทางการเดินสายและลดค่าแรงดันตกคร่อมในขณะที่เกิดไฟกระชากได้ดีเยี่ยม

3. การเดินสายแบบ Loop (การต่อสายวน) หลายกรณีช่างติดตั้งเลือกใช้วิธีการต่อสายจากเบรกเกอร์ตัวหนึ่งไปอีกตัวหนึ่งแล้วจึงพ่วงเข้า SPD ทำให้เกิดเส้นทางกระแสที่ยาวและซับซ้อน ส่งผลให้ประสิทธิภาพในการลด ไฟกระชาก ต่ำลง วิธีแก้ด้วย OBO: OBO แนะนำการเดินสายแบบ V-connection สำหรับการติดตั้ง Surge protection device เพื่อให้กระแสไฟกระชากไหลผ่านตัว SPD ได้โดยตรงและรวดเร็วที่สุดโดยไม่เกิดการเหนี่ยวนำย้อนกลับมาในระบบ ซึ่งผลิตภัณฑ์ของ OBO รองรับการออกแบบลักษณะนี้อย่างเป็นระบบ

4. การเลือกขนาดของสายไฟฟ้าไม่เหมาะสม การใช้สายไฟฟ้าที่มีขนาดเล็กเกินไปจะทำให้ไม่สามารถรองรับกระแสไฟกระชากมหาศาลที่เกิดจากฟ้าผ่าได้ ส่งผลให้สายไหม้หรือ SPD เสียหายก่อนที่จะทำงานได้ครบสมบูรณ์ วิธีแก้ด้วย OBO: คู่มือการติดตั้งของ OBO ระบุขนาดสายดิน (PE) และสายไฟ (Line) ที่เหมาะสมอย่างชัดเจนตามมาตรฐาน IEC โดยคำนึงถึงค่า Iimp (Impulse Current) ของ SPD Type 1 ทำให้ผู้ติดตั้งไม่ต้องคาดเดาและสามารถเลือกขนาดสายที่ปลอดภัยที่สุดเพื่อระบายพลังงานจากไฟกระชากลงสู่ดินได้อย่างปลอดภัย

5. ขาดการตรวจสอบสถานะการทำงาน (Monitoring) ปัญหาที่พบได้บ่อยคือ SPD เสื่อมสภาพจากการใช้งานแต่ผู้ดูแลระบบไม่ทราบ เพราะไม่มีการตรวจสอบสถานะที่หน้าตู้ วิธีแก้ด้วย OBO: อุปกรณ์ OBO มาพร้อมกับสัญญาณไฟแสดงสถานะ (Visual Status Indicator) ที่ชัดเจน และยังมีหน้าสัมผัสแห้ง (Remote Signaling) สำหรับเชื่อมต่อเข้ากับระบบ Monitoring ภายในอาคาร ทำให้ทีมดูแลระบบทราบทันทีเมื่อ SPD ถึงจุดหมดอายุและต้องการการเปลี่ยนทดแทน ซึ่งเป็นหัวใจสำคัญของการป้องกันระบบไฟฟ้าในระยะยาว

การเลือกใช้ อุปกรณ์ป้องกันไฟกระชาก จาก OBO ไม่ใช่เพียงแค่การติดตั้งอุปกรณ์ไฟฟ้าทั่วไป แต่คือการวางแผนความปลอดภัยด้วยโซลูชันที่ผ่านการทดสอบตามมาตรฐานระดับโลก เพื่อปกป้องสินทรัพย์และระบบไฟฟ้าของคุณจากความเสียหายที่เกิดจาก ไฟกระชาก ได้อย่างมั่นใจที่สุด

การเลือกสายดิน (Grounding): หัวใจสำคัญที่ทำให้ SPD ของ OBO ทำงานได้เต็มประสิทธิภาพ

หัวใจสำคัญของการเลือกสายดิน (Grounding) เพื่อประสิทธิภาพสูงสุดของอุปกรณ์ป้องกันไฟกระชาก OBO

การติดตั้ง Surge Protection Device (SPD) หรือ อุปกรณ์ป้องกันไฟกระชาก ให้มีประสิทธิภาพเต็มที่นั้น ไม่ได้ขึ้นอยู่กับตัวอุปกรณ์เพียงอย่างเดียว แต่หัวใจสำคัญที่มักถูกมองข้ามคือ "ระบบสายดิน" (Grounding System) หากระบบสายดินไม่ดี ต่อให้คุณเลือกใช้ SPD คุณภาพสูงระดับโลกอย่าง OBO Bettermann ก็อาจไม่สามารถระบายพลังงานจากไฟกระชากลงสู่ดินได้อย่างปลอดภัย

ระบบสายดิน: ทางผ่านที่สำคัญของกระแสไฟกระชาก

Surge Protection Device คืออะไร ? อธิบายง่ายๆ คืออุปกรณ์ที่ทำหน้าที่เป็น "ทางลัด" ให้กับกระแสไฟฟ้าส่วนเกินจากฟ้าผ่าหรือการสวิตช์ทางไฟฟ้า เพื่อให้พลังงานเหล่านั้นไหลลงสู่ดินแทนที่จะไหลเข้าสู่อุปกรณ์ไฟฟ้าภายในบ้านหรือโรงงานของคุณ หากเปรียบเปรย ระบบสายดินก็คือ "ท่อระบายน้ำ" ถ้าท่อตันหรือมีขนาดเล็กเกินไป น้ำ (กระแสไฟฟ้า) ก็จะล้นและย้อนกลับมาทำลายอุปกรณ์ไฟฟ้าแทน ดังนั้นการออกแบบระบบสายดินให้มีค่าความต้านทานต่ำ (Low Impedance) จึงเป็นเรื่องที่สำคัญที่สุด

เลือกสายดินอย่างไรให้ SPD ของ OBO ทำงานเต็มประสิทธิภาพ เพื่อให้ OBO ทำงานได้แม่นยำตามมาตรฐานสากล คุณควรพิจารณาปัจจัยสำคัญดังต่อไป

• ความยาวของสายต่อดิน (Lead Length): กฎเหล็กของ Surge Protection คือความยาวของสายต่อเข้ากับ SPD ต้องสั้นที่สุดเท่าที่จะทำได้ (ควรน้อยกว่า 0.5 เมตร) เพราะความยาวของสายคือค่าความเหนี่ยวนำ (Inductance) ซึ่งจะขัดขวางการไหลของกระแสไฟกระชาก ยิ่งสายยาว ประสิทธิภาพการป้องกันยิ่งลดลง
• ขนาดของตัวนำ (Conductor Cross-Section): สำหรับ SPD Type 1 ซึ่งเน้นการป้องกันกระแสฟ้าผ่าโดยตรง ควรเลือกใช้สายดินที่มีขนาดหน้าตัดใหญ่ตามมาตรฐาน เพื่อรองรับพลังงานมหาศาล ส่วน SPD Type 2 ที่ใช้ป้องกันไฟกระชากจากการเหนี่ยวนำหรือการสวิตช์ในระบบไฟฟ้า อาจใช้ขนาดสายที่เล็กลงมาแต่ต้องเป็นไปตามมาตรฐานการติดตั้งทางไฟฟ้า
• ค่าความต้านทานดิน (Earth Resistance): ค่าความต้านทานของระบบกราวด์ควรต่ำที่สุดเท่าที่จะทำได้ เพื่อให้กระแสไฟกระชากถูกดึงลงดินได้ทันทีโดยไม่เกิดแรงดันตกค้าง (Residual Voltage) ที่จะวิ่งย้อนกลับไปทำลายอุปกรณ์อิเล็กทรอนิกส์
• การเชื่อมต่อแบบจุดเดียว (Equipotential Bonding): สิ่งสำคัญที่สุดคือต้องมั่นใจว่าอุปกรณ์ป้องกันไฟกระชากทุกตัวเชื่อมต่อเข้ากับจุดดินเดียวกัน (Main Earthing Terminal) เพื่อป้องกันการเกิดความต่างศักย์ระหว่างระบบ ซึ่งเป็นสาเหตุของการเกิดประกายไฟกระโดดหรือความเสียหายต่ออุปกรณ์

ความแตกต่างของ SPD แต่ละประเภทกับการเลือกใช้สายดิน

• SPD Type 1: ถูกออกแบบมาเพื่อรับมือกับกระแสฟ้าผ่าโดยตรง (Lightning Current) ติดตั้งที่ตู้เมนหลัก ระบบสายดินที่จุดนี้ต้องแข็งแรงมากและเชื่อมต่อกับระบบหลักของอาคารอย่างมั่นคง
• SPD Type 2: ติดตั้งในตู้ไฟรองหรือใกล้โหลด เพื่อป้องกันไฟกระชากจากการเหนี่ยวนำ (Switching Surge) แม้การระบายพลังงานจะไม่หนักเท่า Type 1 แต่ระบบสายดินที่เชื่อมต่อยังคงต้องมีความต่อเนื่องและมีค่าความต้านทานต่ำเพื่อให้การป้องกันครอบคลุมทั้งระบบ
