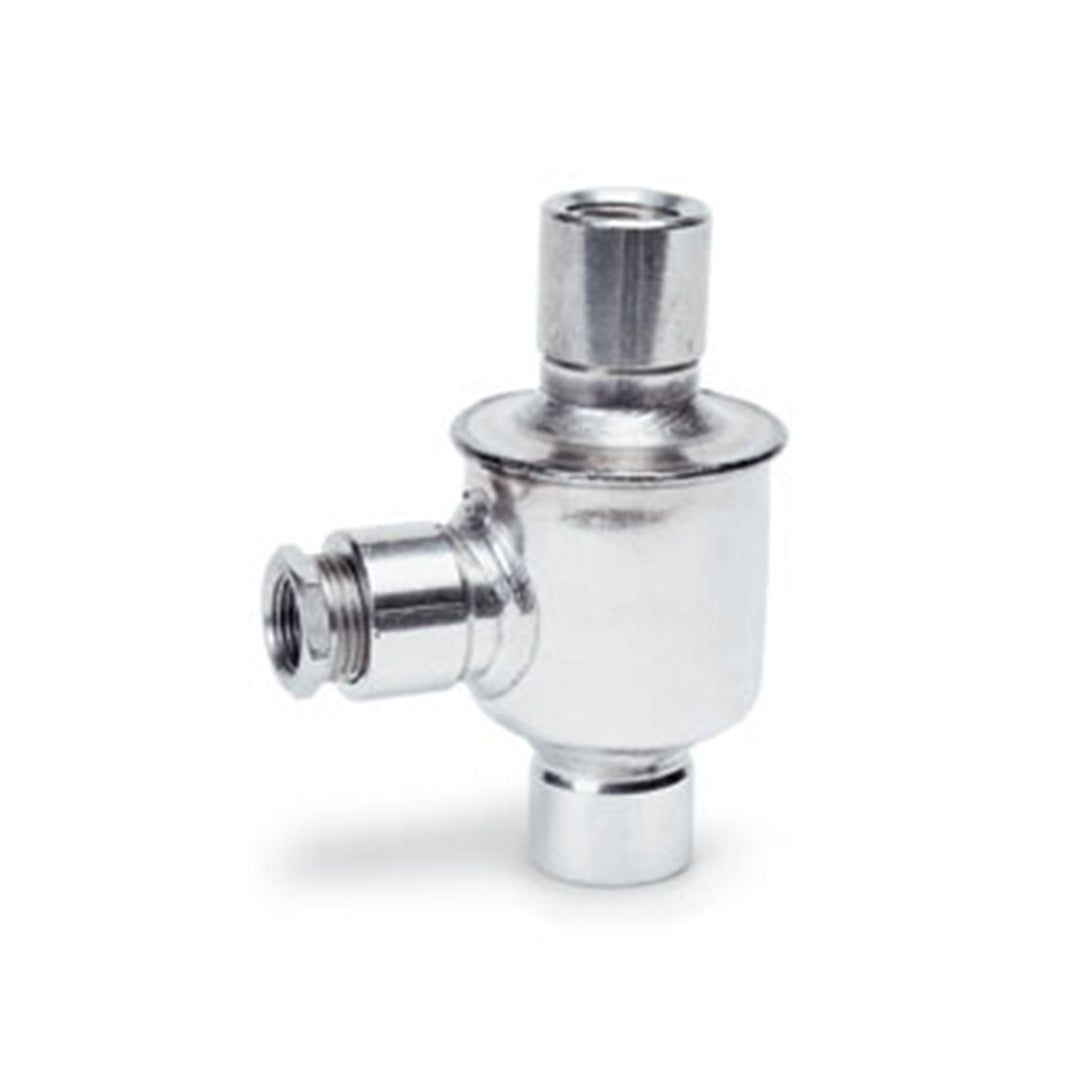

กับดักไอน้ำ Steam trap ARMSTRONG Thermostatic Air Vent with Integral Vacuum Breaker code TAVB

เป็นวาล์วที่ทำหน้าที่รวมกันระหว่างวาล์วระบายอากาศและวาล์วกันสุญญากาศ ซึ่งเหมาะสำหรับอุปกรณ์ที่ใช้ไอน้ำซึ่งมีการควบคุมแบบ modulating control โดยจะระบายอากาศและก๊าซที่ไม่ควบแน่นออกในขณะที่ทำงาน และสลายสุญญากาศที่เกิดขึ้นในระหว่างการปรับการควบคุมไอน้ำ ตัววาล์วทั้งหมดทำจากสแตนเลสสตีลแบบเชื่อม ทำให้มีความแข็งแรงทนทาน และรองรับแรงดันสูงสุดได้ถึง 300 psig รวมถึงอุณหภูมิสูงสุดที่ 365°F โดยมีจุดเชื่อมต่อแบบ NPT ที่เป็นมาตรฐาน

คุณสมบัติ

• ฟังก์ชันการทำงาน: เป็นการทำงานแบบรวม (combination) ทั้ง วาล์วระบายอากาศแบบเทอร์โมสแตติก (thermostatic air vent) และ วาล์วกันสุญญากาศ (vacuum breaker)
• การใช้งาน: เหมาะสำหรับอุปกรณ์ที่ใช้ไอน้ำซึ่งมีการควบคุมแบบ modulating control เช่น เครื่องแลกเปลี่ยนความร้อนแบบ shell-and-tube, กาต้มน้ำแบบมีปลอก (jacketed kettles) และคอยล์ไอน้ำ
• การระบายอากาศ: ทำหน้าที่ระบายอากาศและก๊าซอื่นๆ ที่ไม่ควบแน่นออกจากตัวอุปกรณ์ขณะที่กำลังทำงาน
• การป้องกันสุญญากาศ: ทำหน้าที่สลายสุญญากาศที่เกิดขึ้นในระหว่างการควบคุมไอน้ำแบบ modulating
• คำแนะนำการติดตั้ง: ควรติดตั้งที่จุดสูงสุดของห้องไอน้ำและให้ตัววาล์วอยู่เหนือห้องเล็กน้อย เพื่อลดโอกาสที่ของเหลวจะถูกพัดพาออกไปและสามารถระบายอากาศได้โดยไม่ต้องมีท่อระบายน้ำ

ข้อมูลจำเพาะ

• แรงดันสูงสุดที่รับได้: 300 psig หรือ 20 บาร์
• อุณหภูมิสูงสุดที่รับได้: 365°F หรือ 185°C
• แรงดันใช้งานสูงสุด: 150 psig หรือ 10 บาร์
• วัสดุและโครงสร้าง: ทำจากสแตนเลสสตีลทั้งหมดแบบเชื่อม (welded) เพื่อความแข็งแรงและทนทาน
• การเชื่อมต่อ: ใช้การเชื่อมต่อแบบ NPT (National Pipe Thread)

ข้อมูลทางเทคนิค

Series	TAVB
Capacities To	55 scfm
Maximum Allowable Pressure	300 psig @ 365°F (20 bar @ 185°C)
Body Material	304-L Stainless Steel
Maximum Operating Pressure	150 psig (10 bar)
Connection Type	Screwed
Connection Size	1/2" (15 mm), 3/4" (20 mm)

เอกสารข้อมูล

กับดักไอน้ำ Steam trap ARMSTRONG Thermostatic Air Vent with Integral Vacuum Breaker code TAVB Data sheet
