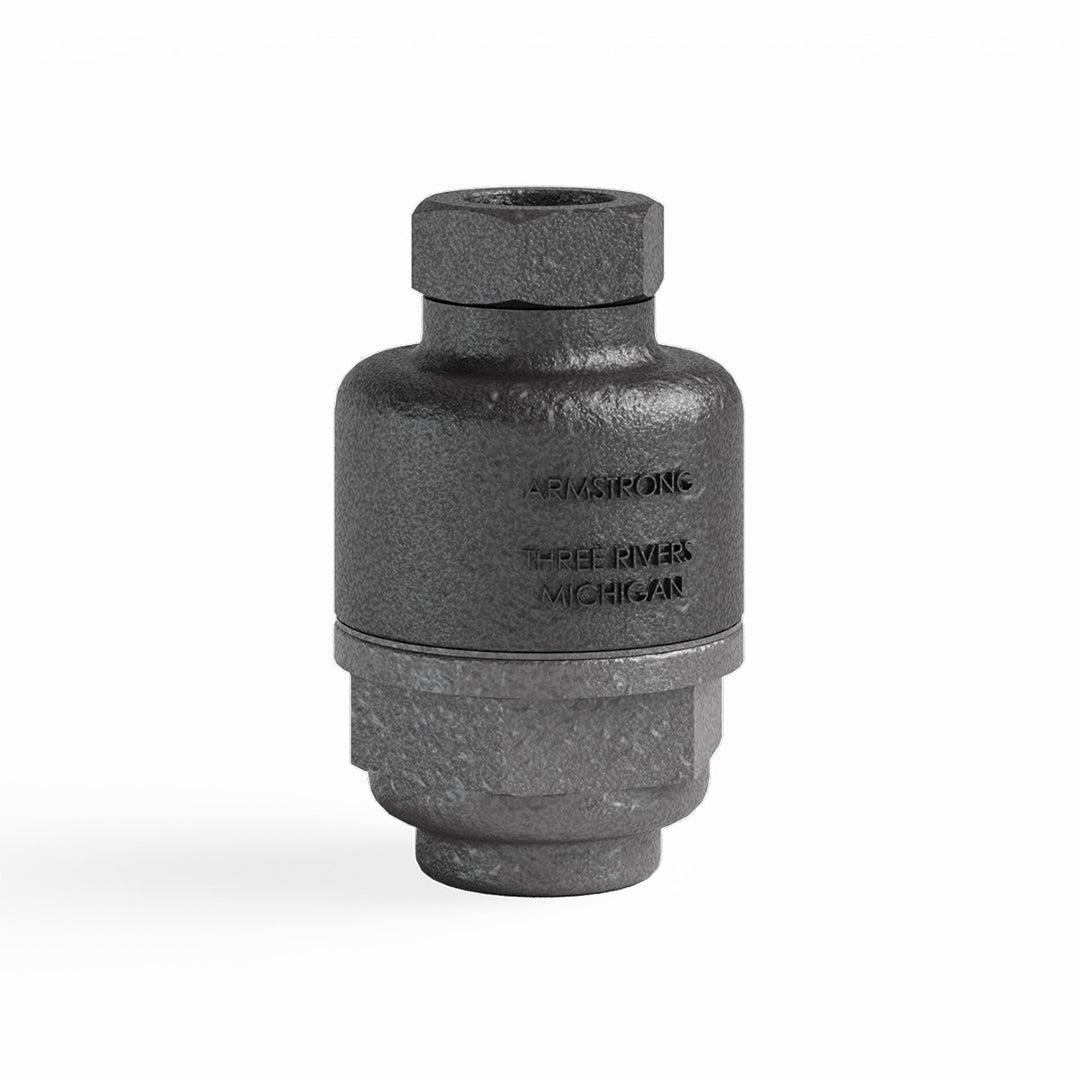

กับดักไอน้ำ Steam trap ARMSTRONG Thermostatic Air Vents code TV-2

วาล์วระบายอากาศรุ่น TV-2 ของ Armstrong ถูกออกแบบมาเพื่อระบายอากาศออกจากอุปกรณ์ถ่ายเทความร้อนแบบมีห้อง เช่น กาต้มน้ำแบบมีปลอกหรือหม้อนึ่ง โดยไม่ทำให้ไอน้ำสูญเสียไป ตัววาล์วมีส่วนประกอบหลักคือ bellows แบบหลายรอยพับที่ทำจาก phosphor-bronze และถูกบรรจุไว้ในกรงสแตนเลสสตีล ภายใน bellows มีการอัดประจุด้วยน้ำซึ่งจะทำให้วาล์วเปิดและปิดได้อย่างแม่นยำตามการเปลี่ยนแปลงอุณหภูมิที่สัมพันธ์กับไอน้ำ นอกจากนี้ ตัวเรือนของวาล์วทำจาก ทองเหลืองหล่อ ตามมาตรฐาน ASTM B62 และวาล์วกับบ่าทำจาก สแตนเลสสตีล รูปทรงซีกวงกลมที่ทนทานต่อการเปิด-ปิดซ้ำๆ

คุณสมบัติ

• หน้าที่หลัก: ทำหน้าที่ระบายอากาศออกจากอุปกรณ์แลกเปลี่ยนความร้อนแบบมีห้อง (chamber-type) โดยไม่มีการสูญเสียไอน้ำ
• การใช้งาน: เหมาะสำหรับอุปกรณ์ต่างๆ เช่น กาต้มน้ำแบบมีปลอก (jacketed kettles), หม้อนึ่ง (retorts), เครื่องทำยางวัลคาไนซ์ (vulcanizers) และเครื่องฆ่าเชื้อแบบมีปลอก (jacketed sterilizers) ซึ่งอากาศอาจไปสะสมที่จุดสูงสุดของห้องไอน้ำและลดประสิทธิภาพการถ่ายเทความร้อน
• Thermostatic element (ชิ้นส่วนควบคุมอุณหภูมิ): ประกอบด้วย bellows แบบหลายรอยพับที่ทำจาก phosphor-bronze และถูกบรรจุไว้ในกรงสแตนเลสสตีล
• การทำงานของ element: ภายใน bellows มีการอัดประจุด้วยน้ำ (charged with water) ซึ่งจะทำให้วาล์วเปิดอย่างแม่นยำเมื่ออุณหภูมิลดลงต่ำกว่าอุณหภูมิไอน้ำเล็กน้อย และจะปิดเมื่อมีไอน้ำเข้ามาตลอดช่วงแรงดันใช้งาน
• คำแนะนำในการติดตั้ง: ควรติดตั้งวาล์วไว้ที่จุดสูงสุดของห้องไอน้ำ โดยให้ท่อทางเข้าของวาล์วอยู่สูงกว่าจุดสูงสุดของห้อง ซึ่งจะช่วยลดโอกาสที่ของเหลวจะปนเปื้อนออกมา และทำให้สามารถระบายอากาศสู่บรรยากาศได้โดยไม่จำเป็นต้องมีท่อระบายน้ำ

ข้อมูลจำเพาะ

• วาล์วและบ่า (Seat): ทำจาก สแตนเลสสตีล ทรงซีกวงกลม (hemispherical)
• Thermostatic element (ชิ้นส่วนควบคุมอุณหภูมิ): ประกอบด้วย bellows แบบหลายรอยพับที่ทำจาก phosphor-bronze และถูกบรรจุไว้ในกรงสแตนเลสสตีล
• หลักการทำงาน: ตัว element มีการอัดประจุด้วยน้ำ ซึ่งจะทำให้วาล์วเปิดอย่างแม่นยำเมื่ออุณหภูมิลดลงต่ำกว่าอุณหภูมิไอน้ำเล็กน้อย และจะปิดอย่างแม่นยำเมื่อมีไอน้ำเข้ามาในทุกช่วงแรงดันใช้งาน
• ตัวเรือน: ทำจาก ทองเหลืองหล่อ (cast bronze) ตามมาตรฐาน ASTM B62
• การใช้งาน: เหมาะสำหรับอุปกรณ์ต่างๆ เช่น กาต้มน้ำแบบมีปลอก (jacketed kettles), หม้อนึ่ง (retorts), เครื่องทำยางวัลคาไนซ์ (vulcanizers) และเครื่องฆ่าเชื้อแบบมีปลอก (jacketed sterilizers) ซึ่งอากาศอาจไปสะสมที่จุดสูงสุดของห้องไอน้ำและลดประสิทธิภาพการถ่ายเทความร้อน

ข้อมูลทางเทคนิค

Model	TV-2
Body Material	ASTM B62 Cast Bronze
Maximum Allowable Pressure	125 psig @ 350°F (9 barg @ 177°C)
Maximum Operating Pressure	125 psig (9 barg)
Connection Size	1/2" (15 mm)
