ทำความรู้จักระบบ Normally Closed (NC) และ Normally Open (NO) ใน Angle Seat Valve

Angle Seat Valve (วาล์วที่นั่งมุม) เป็นวาล์วที่ควบคุมการเปิด-ปิดด้วยลม (Pneumatic Valve) ออกแบบมาให้มีโครงสร้างรูปตัว Y ซึ่งช่วยลดแรงเสียดทานของของไหล ทำให้มีอัตราการไหล (Flow Rate) สูงกว่าวาล์วทั่วไป เหมาะสำหรับงานที่ต้องเจอกับอุณหภูมิสูง ความหนืดสูง หรือมีเศษตะกอนผสม

สิ่งสำคัญในการเลือกใช้งาน Angle Seat Valve คือการเลือกสถานะการทำงานให้ตรงกับระบบความปลอดภัยของเครื่องจักรและกระบวนการผลิต ซึ่งแบ่งออกเป็น 2 ระบบหลัก

1. ระบบ Normally Closed (NC) - ปกติปิด

• หลักการทำงาน: ในสภาวะปกติที่ ไม่มีการจ่ายลม เข้าไปที่หัวขับ (Actuator) สปริงภายในจะกดให้วาล์วอยู่ในสถานะ "ปิด" ของไหลจะไม่สามารถไหลผ่านได้ เมื่อต้องการให้ของไหลไหลผ่าน จะต้องจ่ายลมเข้าไปเพื่อดันสปริงและยกหัววาล์วขึ้น


• จุดเด่นและการนำไปใช้: เป็นระบบที่เน้นความปลอดภัย (Fail-safe) หากเกิดเหตุฉุกเฉิน เช่น ไฟดับ หรือระบบลมขัดข้อง วาล์วจะตัดการทำงานและปิดกั้นของไหลทันที นิยมใช้ในท่อส่งก๊าซ สารเคมี หรือไอน้ำร้อน (Steam) ที่ต้องการความปลอดภัยสูง

2. ระบบ Normally Open (NO) - ปกติเปิด

• หลักการทำงาน: จะทำงานตรงข้ามกับแบบ NC คือในสภาวะปกติที่ ไม่มีการจ่ายลม วาล์วจะอยู่ในสถานะ "เปิด" ปล่อยให้ของไหลไหลผ่านได้ตลอดเวลา หากต้องการหยุดการไหล จะต้องจ่ายลมเข้าไปเพื่อกดหัววาล์วลงมาปิด


• จุดเด่นและการนำไปใช้: เหมาะสำหรับระบบท่อที่ของไหลจำเป็นต้องไหลเวียนอยู่ตลอดเวลา และจะปิดเฉพาะเมื่อมีการซ่อมบำรุงหรือหยุดพักระบบเท่านั้น ระบบนี้จะช่วยประหยัดพลังงานลมได้ดี เพราะไม่ต้องจ่ายลมค้างไว้เพื่อเปิดวาล์วตลอดเวลา

ตารางเปรียบเทียบการทำงาน

เจาะลึกการทำงานของ Angle Seat Valve: กลไกลูกสูบและระบบหัวขับลม (Pneumatic Actuator)

Angle Seat Valve (วาล์วที่นั่งมุม) ถือเป็นหนึ่งในวาล์วอุตสาหกรรมที่ตอบสนองได้รวดเร็วและทนทานที่สุด มักถูกเลือกใช้แทน Ball Valve ในงานที่ต้องเปิด-ปิดบ่อยครั้ง (High-cycle) หรือในระบบที่มีอุณหภูมิสูง เช่น ระบบไอน้ำ (Steam) เพื่อให้เข้าใจว่าทำไมวาล์วชนิดนี้ถึงทำงานได้รวดเร็วและแม่นยำ เราต้องมาทำความเข้าใจกลไกการทำงานระหว่าง "ระบบหัวขับลม" และ "ตัววาล์วรูปตัว Y" กันอย่างละเอียด

1. โครงสร้างและชิ้นส่วนสำคัญ (Anatomy of an Angle Seat Valve)

การทำงานของวาล์วจะแบ่งออกเป็น 2 โซนหลัก คือ โซนควบคุม (ด้านบน) และ โซนของไหล (ด้านล่าง)

• กระบอกหัวขับ (Actuator Housing) ส่วนหัวพลาสติกหรือสแตนเลสที่อยู่ด้านบนสุด ภายในเป็นเสมือนห้องเครื่องที่ใช้บรรจุลม
• ลูกสูบ (Piston) และ สปริง (Spring) หัวใจหลักในการสร้างแรงกล สปริงจะทำหน้าที่สร้างแรงต้านพื้นฐาน ในขณะที่ลูกสูบจะขยับขึ้นลงตามแรงดันลมที่จ่ายเข้ามา
• ก้านวาล์ว (Valve Stem) แกนสแตนเลสยาวที่เชื่อมต่อระหว่างลูกสูบในหัวขับ ลงมายังหัวซีลด้านล่าง เพื่อส่งถ่ายแรงจากการเคลื่อนที่
• หัวซีล (Plug / Valve Disc) และ บ่าวาล์ว (Seat) ส่วนปลายสุดของก้านวาล์วที่สัมผัสกับน้ำหรือไอน้ำโดยตรง มักทำจากวัสดุที่ทนความร้อนและสารเคมีได้ดี เช่น PTFE (Teflon) ทำหน้าที่อุดช่องทางไหลให้สนิท
• ตัวเรือนรูปตัว Y (Y-Body) ออกแบบให้ท่อเอียงทำมุม (มักจะประมาณ 45 องศา) เพื่อเป็นช่องทางให้ของไหลผ่าน

2. อธิบายกลไกการทำงานของระบบลมและลูกสูบ (Piston Mechanism)

กลไกนี้อาศัยหลักการทางฟิสิกส์ง่ายๆ คือ "การสู้กันระหว่างแรงกดของสปริง และ แรงดันของลม" (อธิบายโดยอ้างอิงจากระบบ Normally Closed - ปกติปิด)

• สภาวะพัก (Rest Position - ปิดวาล์ว) เมื่อระบบไม่มีการจ่ายลม (0 Bar) สปริง ที่ซ่อนอยู่เหนือลูกสูบในหัวขับ จะยืดตัวออกเต็มที่และออกแรงกดมหาศาลลงบนลูกสูบ ลูกสูบจะดันก้านวาล์วลงไปด้านล่าง ทำให้ หัวซีล (Plug) กดทับลงบนบ่าวาล์ว (Seat) อย่างแนบสนิท ซีล PTFE จะบล็อกไม่ให้ของไหลรั่วซึมผ่านไปได้
• สภาวะสั่งการ (Actuation Phase - เปิดวาล์ว) เมื่อมีการสั่งงานผ่านโซลินอยด์วาล์ว (Solenoid Valve) ลมอัด (Compressed Air) จะถูกฉีดเข้าไปที่ช่องจ่ายลมด้านล่างของหัวขับ ลมจะเข้าไปเติมเต็มในห้องใต้ลูกสูบ เมื่อแรงดันลม (เช่น ลม 4-6 Bar) มีกำลังเอาชนะแรงกดของสปริงได้ ลมจะ ดันลูกสูบให้ลอยตัวสูงขึ้น การที่ลูกสูบยกตัวขึ้น จะทำการดึง "ก้านวาล์ว" และ "หัวซีล" ให้ยกตัวลอยขึ้นจากบ่าวาล์ว ทำให้ช่องทางเปิดออก ของไหลจึงพุ่งผ่านรูวาล์วไปได้อย่างรวดเร็ว
• สภาวะคืนตัว (Return Phase - ปิดวาล์วอีกครั้ง) เมื่อหยุดจ่ายลมและปล่อยลมในหัวขับทิ้ง แรงดันใต้ลูกสูบจะหายไป สปริงที่ถูกบีบอัดไว้จะดีดตัวกลับอย่างรวดเร็ว ส่งผลให้ก้านวาล์วกระแทกหัวซีลกลับลงมาปิดสนิทในเสี้ยววินาที

3. รูปแบบการสั่งงานหัวขับลม (Actuator Types)

นอกจากระบบ NC (ปกติปิด) และ NO (ปกติเปิด) ที่ใช้สปริงในการดันกลับแล้ว (เรียกรวมๆ ว่า Single Acting) ยังมีระบบหัวขับอีกประเภทที่ไม่มีสปริงเลย เรียกว่า

• Double Acting (ระบบทำงานแบบคู่) ระบบนี้จะไม่มีสปริงอยู่ข้างใน การจะเปิดหรือปิดวาล์ว ต้องใช้ "ลมอัด" ทั้งสองจังหวะ (จ่ายลมเข้าพอร์ตล่างเพื่อเปิด และจ่ายลมเข้าพอร์ตบนเพื่อดันลูกสูบลงมาปิด) ข้อดีคือสามารถควบคุมแรงดันในการปิด-เปิดได้เสถียรมาก และรองรับแรงดันของไหลได้สูงกว่าแบบมีสปริง

4. ทิศทางการไหล (Flow Direction) และการป้องกัน Water Hammer

อีกหนึ่งความลับของกลไก Angle Seat Valve คือทิศทางที่ของไหลวิ่งเข้าหาวาล์ว ซึ่งมีผลต่ออายุการใช้งาน

• Flow under seat (ไหลเข้าใต้บ่าวาล์ว) ของไหลจะดันสวนทางกับการปิดของหัวซีล ทิศทางนี้ช่วยลดอาการกระแทกของน้ำอย่างรุนแรง หรือที่เรียกว่า Water Hammer (ค้อนน้ำ) ทำให้ระบบท่อปลอดภัย ไม่สั่นสะเทือน เป็นทิศทางที่นิยมใช้มากที่สุดสำหรับของเหลว
• Flow over seat (ไหลเข้าเหนือบ่าวาล์ว) ของไหลจะไหลมากดทับหัวซีลในทิศทางเดียวกับการปิด นิยมใช้กับของไหลประเภทก๊าซหรือไอน้ำ (Steam) เพราะช่วยเพิ่มแรงกดในการปิดให้แน่นสนิทมากยิ่งขึ้น

5. ทำไมต้องออกแบบให้เอียงเป็นตัว Y ?

กลไกทั้งหมดนี้จะทำงานได้ไม่เต็มประสิทธิภาพเลย หากตัวเรือนวาล์ว (Body) ไม่ได้เป็นรูปตัว Y การเอียงก้านวาล์วหลบไปด้านข้างทำให้

• ทางเดินของเหลวโล่งขึ้น (Unobstructed Flow) ลดการหักเลี้ยวของทิศทางน้ำเมื่อเทียบกับ Globe Valve ทำให้ค่าสัมประสิทธิ์การไหล (Cv Value) สูงกว่าวาล์วขนาดเดียวกันถึง 50%
• ลดแรงเสียดทาน (Low Pressure Drop) เมื่อของไหลไม่ต้องวิ่งชนสิ่งกีดขวาง แรงดันของระบบจึงไม่ตกลงมาก ช่วยรักษากำลังของปั๊มน้ำหรือปั๊มลมในโรงงานได้
• ลดการอุดตัน การออกแบบที่ไม่มีซอกหลืบ ทำให้เศษตะกอนหรือความหนืดไม่สะสมตัวอยู่ภายใน ตัววาล์วจึงทำความสะอาดตัวเองได้ในขณะที่มีการไหลผ่าน (Self-cleaning)

3 แบรนด์ Angle Seat Valve ยอดนิยมที่ได้รับการยอมรับในระดับอุตสาหกรรม

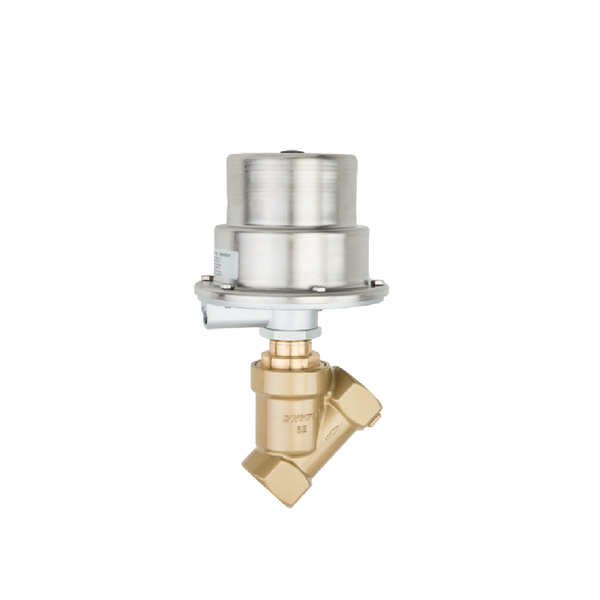

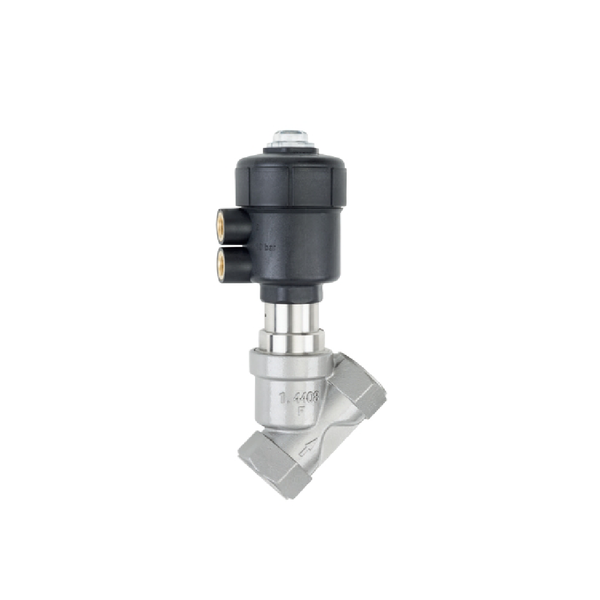

1. Angle Seat Valve แบรนด์ Norgren

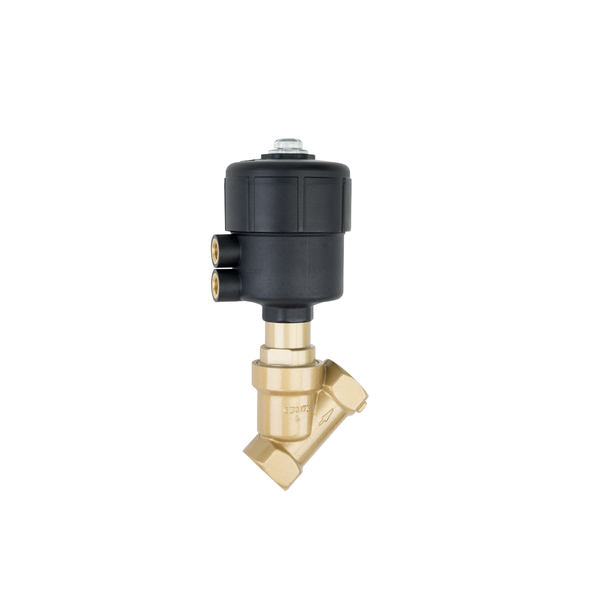

• ซีรีส์ยอดนิยม 84500 Series (เช่น รุ่น 84520, 84530)


• จุดเด่น (Key Features)

  • Damped Closing มีระบบปิดแบบหน่วงเวลา ช่วยป้องกันการเกิด Water Hammer (ค้อนน้ำ) ซึ่งเป็นสาเหตุหลักที่ทำให้ท่อแตกหรือข้อต่อรั่ว
  • Vacuum Ready รองรับการทำงานในระบบสุญญากาศ (Vacuum) ได้สูงถึง 90%
  • Tool-free Maintenance ออกแบบให้สามารถถอดประกอบและเปลี่ยนซีลได้ง่ายโดยแทบไม่ต้องใช้เครื่องมือพิเศษ
  • ทนสารปนเปื้อน สามารถทำงานได้ดีแม้ของไหลจะมีสิ่งสกปรกหรือตะกอนปะปน


• ตัวอย่างการนำไปใช้ ระบบจ่ายก๊าซที่มีฤทธิ์กัดกร่อน, โรงงานเคมีภัณฑ์, หรือระบบเครื่องจักรแพคเกจจิ้งอัตโนมัติที่ทำงานตลอด 24 ชั่วโมง

2. Angle Seat Valve แบรนด์ Festo

• ซีรีส์ยอดนิยม VZXA (เน้นนวัตกรรม/โมดูลาร์) และ VZXF (รุ่นยอดนิยมสำหรับงานทั่วไป)


• จุดเด่น (Key Features) Festo

  • Modular Design (VZXA) ถือเป็นไม้ตายของซีรีส์นี้ คุณสามารถ "ถอดเปลี่ยนหัวขับลม" ได้โดยไม่ต้องตัดต่อท่อหรือถอดตัววาล์วออกจากระบบ (ทำได้ในขณะที่ท่อไม่มีแรงดัน)
  • Hygienic Design ออกแบบผิวสัมผัสภายนอกให้ทำความสะอาดง่าย ไม่มีซอกหลืบให้ฝุ่นหรือแบคทีเรียสะสม
  • ทนความหนืดสูง โครงสร้างท่อรองรับของเหลวที่มีความหนืดได้สูงสุดถึง 600 mm²/s


• ตัวอย่างการนำไปใช้ อุตสาหกรรมอาหารและเครื่องดื่ม (Food & Beverage) ที่ต้องผ่านมาตรฐานความสะอาดสูง, ระบบบรรจุของเหลวหนืด (เช่น น้ำเชื่อม, น้ำมันพืช), และโรงงานที่ต้องการระบบวาล์วแบบ ATEX (กันระเบิด)

3. Angle Seat Valve แบรนด์ RFS

• ซีรีส์ยอดนิยม RJQ22 Series (แบ่งย่อยเป็น RJQ22S หัวสแตนเลส และ RJQ22P หัวพลาสติก)


• จุดเด่น (Key Features)

  • วัสดุหลากหลาย มีให้เลือกตั้งแต่ตัวเรือนแบบ Gunmetal (ทองแดงผสมโลหะ ทนการกัดกร่อน) ไปจนถึง สแตนเลส 316 และเลือกหัวขับได้ทั้งพลาสติก, สแตนเลส หรืออลูมิเนียม
  • ลดแรงกระแทก โครงสร้างลูกสูบได้รับการออกแบบให้ดูดซับแรงกระแทกของน้ำเมื่อมีการจ่ายของไหลย้อนกลับ (Flow from under)
  • Self-lubricating ชิ้นส่วนภายในมีระบบหล่อลื่นในตัว ทำให้ยืดอายุการใช้งานของก้านสูบและแทบไม่ต้องบำรุงรักษา
  • มีรูปแบบข้อต่อให้เลือกเยอะ รองรับทั้งแบบเกลียว, หน้าแปลน (Flange), และแบบ Ferrule (Tri-clamp)


• ตัวอย่างการนำไปใช้ ระบบท่อจ่ายไอน้ำ (Steam) สำหรับหม้อไอน้ำ, ระบบน้ำร้อนในอุตสาหกรรมสิ่งทอและการย้อมสี, หรือระบบควบคุมของไหลในการเกษตรขนาดใหญ่

เปรียบเทียบ Angle Seat Valve กับ Solenoid Valve: แบบไหนตอบโจทย์ระบบอัตโนมัติมากกว่ากัน?

1. ความแตกต่างด้านกลไกการสั่งงาน (Actuation)

• Solenoid Valve (ทำงานด้วยไฟฟ้า) ใช้ "ขดลวดแม่เหล็กไฟฟ้า (Coil)" เป็นตัวสร้างสนามแม่เหล็กเพื่อดึงแกนเหล็ก (Armature) ให้เปิดหรือปิดวาล์ว


  • ข้อดี: สั่งงานได้ทันทีด้วยสัญญาณไฟฟ้าจาก PLC ควบคุมง่าย ไม่ต้องเดินท่อลม
  • ข้อจำกัด: ขดลวดไฟฟ้าเกิดความร้อนสะสมได้ง่าย หากเปิดค้างไว้นานๆ อาจทำให้คอยล์ไหม้


• Angle Seat Valve (ทำงานด้วยลม - Pneumatic) ใช้ "แรงดันลม (Compressed Air)" เข้าไปดันลูกสูบเพื่อยกก้านวาล์ว


  • ข้อดี: ไม่มีขดลวดไฟฟ้า จึงไม่มีปัญหาความร้อนสะสม เปิดค้างไว้ได้นานเท่าที่ต้องการ และปลอดภัยมากในพื้นที่เสี่ยงประกายไฟ (Explosion-proof)
  • ข้อจำกัด: ต้องมีระบบปั๊มลม (Air Compressor) และต้องเดินท่อลมมาที่ตัววาล์ว

2. ความทนทานต่อชนิดของไหล (Fluid Handling)

นี่คือจุดตัดที่สำคัญที่สุดในการเลือกใช้วาล์วทั้งสองประเภท

• Solenoid Valve (เหมาะกับงานสะอาด) กลไกภายในมีรูออริฟิส (Orifice) ที่ขนาดเล็กมาก หากมีเศษตะกอนเพียงเล็กน้อยหลุดเข้าไป วาล์วจะปิดไม่สนิทหรือพังทันที จึงเหมาะกับ น้ำสะอาด, อากาศ, ก๊าซ, หรือน้ำมันใส เท่านั้น


• Angle Seat Valve (สายลุย งานหนัก) โครงสร้างแบบตัว Y ทำให้ทางเดินโล่ง ไม่มีซอกหลืบ ทนทานต่อ ของเหลวที่มีความหนืดสูง (Viscous), มีตะกอนปนเปื้อน (Dirty Fluid), สารเคมีรุนแรง, และไอน้ำความร้อนสูง (Steam) ได้อย่างยอดเยี่ยม

3. อัตราการไหล (Flow Rate & Pressure Drop)

• Solenoid Valve ทางเดินน้ำภายในจะถูกหักมุมค่อนข้างมาก ทำให้เกิดแรงเสียดทาน (Pressure Drop) สูง อัตราการไหลจึงลดลง


• Angle Seat Valve การออกแบบให้ก้านวาล์วเอียงหลบ 45 องศา ช่วยให้ของไหลวิ่งผ่านได้ในแนวเกือบตรง (High Flow Rate) ให้อัตราการไหลมากกว่า Solenoid Valve ในขนาดท่อที่เท่ากันถึง 30-50%

ตารางสรุปการเปรียบเทียบ
