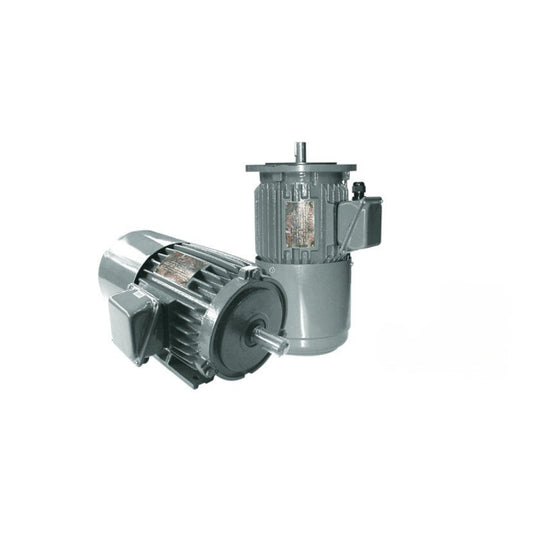

คอลเลกชัน: มอเตอร์เบรค (Brake Motors)

การประยุกต์ใช้มอเตอร์เบรคในเครื่องจักรกลหนักและแท่นหมุนอุตสาหกรรม

1. การประยุกต์ใช้ใน "แท่นหมุนอุตสาหกรรม" (Industrial Turntables / Rotary Tables) แท่นหมุนเหล่านี้มักใช้ในระบบโลจิสติกส์ การประกอบชิ้นส่วนรถยนต์ หรือการพันฟิล์มพาเลทสินค้า ซึ่งมอเตอร์เบรคจะถูกนำมาใช้ใน 3 รูปแบบหลัก

• เครื่องพันฟิล์มพาเลทแนวหมุน (Pallet Stretch Wrapping Machines): แท่นหมุนจะแบกพาเลทสินค้าหนัก 1-2 ตันแล้วหมุนด้วยความเร็วเพื่อให้ฟิล์มพันรอบสินค้า เมื่อพันเสร็จ มอเตอร์เบรคจะต้องหยุดแท่นหมุนให้ ตรงตำแหน่งเดิมเป๊ะ (Positioning) เพื่อให้รถโฟล์คลิฟต์หรือสายพานลำเลียงเข้ามาตักพาเลทออกไปได้โดยไม่ชนขอบ
• แท่นหมุนสลับสถานีงาน (Indexing Rotary Tables): ใช้ในไลน์ประกอบรถยนต์หรือเครื่องจักรขนาดใหญ่ แท่นหมุนจะพาชิ้นงานหนัก ๆ หมุนไปตามสถานี (Stations) เช่น หมุนไป 90 องศาเพื่อดึงหุ่นยนต์มาเชื่อม แล้วหมุนต่อ มอเตอร์เบรคจะทำงานร่วมกับตัวเข้ารหัส (Encoder) เพื่อล็อกตำแหน่งแท่นหมุนให้นิ่งสนิท ไม่ให้ขยับแม้แต่มิลลิเมตรเดียวในขณะที่หุ่นยนต์กำลังเจาะหรือเชื่อมชิ้นงาน
• แท่นกลับด้านชิ้นงาน (Workpiece Positioners): ในงานเชื่อมถังเหล็กหนา ๆ หรือท่อส่งน้ำมันขนาดใหญ่ แท่นหมุนจะทำหน้าที่หมุนชิ้นงานไปเรื่อย ๆ เพื่อให้ช่างหรือหุ่นยนต์เชื่อมได้รอบ มอเตอร์เบรคจำเป็นต้องล็อกชิ้นงานให้อยู่ในมุมที่ต้องการอย่างมั่นคง ไม่ให้ชิ้นงานไหลตามแรงโน้มถ่วง

2. การประยุกต์ใช้ใน "เครื่องจักรกลหนัก" (Heavy Machinery) ในเครื่องจักรกลหนัก มอเตอร์เบรคส่วนใหญ่จะทำหน้าที่เป็น "เบรคเซฟตี้/เบรคโฮลด์ตำแหน่ง (Holding Brake)" คือจะปล่อยเบรคเมื่อมอเตอร์ทำงาน และจะจับเบรคทันทีเมื่อตัดกระแสไฟเพื่อล็อกไม่ให้เครื่องจักรขยับ

3. ข้อควรระวังพิเศษ: แรงเฉื่อย (Inertia) และการเลือกใช้เบรค เนื่องจากเป็นงานหนัก การสั่งให้มอเตอร์เบรค "จับ" ทันทีในขณะที่วัตถุหลายตันกำลังหมุนด้วยความเร็วสูง จะทำให้เกิด แรงกระแทกทางกล (Mechanical Shock) อย่างรุนแรง ซึ่งอาจทำให้เพลามอเตอร์หักหรือเกียร์พังได้

สาเหตุที่ทำให้มอเตอร์เบรคเกิดความร้อนสูง (Overheating) และวิธีป้องกัน

ปัญหา มอเตอร์เบรคเกิดความร้อนสูง (Overheating) เป็นเรื่องที่พบบ่อยมากครับ โดยเฉพาะในเครื่องจักรกลหนักและแท่นหมุนอุตสาหกรรมที่เพิ่งคุยกันไป เนื่องจากระบบต้องรับมือกับน้ำหนักและแรงเฉื่อยมหาศาล ความร้อนที่เกิดขึ้นอาจมาจาก 2 ส่วนหลัก ๆ คือ ความร้อนจากตัวมอเตอร์เอง และ ความร้อนจากชุดผ้าเบรค

1. สาเหตุหลักที่ทำให้มอเตอร์เบรคความร้อนพุ่งสูง ความร้อนมักเกิดจากความผิดพลาดทางไฟฟ้า กลไก หรือการตั้งค่าระบบ

• เบรคไหม้เนื่องจาก "เบรคไม่ปล่อย" (Brake Dragging) นี่คือสาเหตุอันดับหนึ่ง! ปกติแล้วมอเตอร์เบรคอุตสาหกรรมจะเป็นระบบ Spring-Applied คือ สปริงจะกดผ้าเบรคไว้ตลอดเวลา และต้องใช้ "กระแสไฟฟ้า" จ่ายเข้าขดลวดแม่เหล็ก (Solenoid) เพื่อดูดแผ่นเหล็กให้ปล่อยเบรค ไฟตก/ไฟมาไม่เต็มเฟส: แรงดูดแม่เหล็กไม่พอที่จะชนะแรงสปริง ทำให้ผ้าเบรคปล่อยไม่สุด และเกิดการเสียดสีตลอดเวลาในขณะที่มอเตอร์หมุน ตั้งระยะห่าง (Air Gap) ผิดพลาด: ถ้าระยะห่างระหว่างแผ่นกดกับผ้าเบรคกว้างเกินไป (เนื่องจากผ้าเบรคสึกหรอแล้วไม่มีการปรับตั้ง) แรงแม่เหล็กจะดูดไม่ถึง เบรคก็จะไม่ปล่อยเช่นกัน
• การสตาร์ทและหยุดบ่อยเกินไป (High Cycling Rate) ในเครื่องจักรบรรจุภัณฑ์หรือแท่นหมุนบางประเภทที่ต้อง สตาร์ท-หยุด ทุก ๆ 2-3 วินาที ในช่วงที่มอเตอร์ออกตัวและช่วงที่เบรคจับ จะเกิดกระแสไฟฟ้ากระชาก (Inrush Current) และแรงเสียดสีสะสม หากความถี่สูงเกินกว่าที่มอเตอร์จะระบายความร้อนทัน มอเตอร์จะสะสมความร้อนจนไหม้
• การปล่อยให้เบรครับภาระ "หยุด" แรงเฉื่อยเพียงลำพัง การใช้มอเตอร์เบรคสับหยุดวัตถุหนักหลายตันตรง ๆ โดยไม่มีการลดความเร็วก่อน พลังงานจลน์ (Kinetic Energy) ทั้งหมดจากแรงเฉื่อยจะเปลี่ยนเป็น ความร้อนสะสมที่จานเบรคทันที เหมือนเวลาเราเหยียบเบรครถยนต์กะทันหันตอนวิ่งมาด้วยความเร็วสูง
• พัดลมระบายความร้อนทำงานได้ไม่เต็มที่ ความเร็วรอบต่ำเกินไป: หากใช้อินเวอร์เตอร์ (VFD) รันมอเตอร์ที่ความเร็วรอบต่ำ ๆ (เช่น 10-20 Hz) พัดลมที่ติดอยู่ท้ายแกนมอเตอร์จะหมุนช้าตามไปด้วย ทำให้ไม่มีลมไปเป่าระบายความร้อนที่เสื้อเบรคและตัวมอเตอร์

2. วิธีป้องกันและการแก้ไขปัญหาอย่างยั่งยืนเพื่อไม่ให้ไลน์ผลิตต้องหยุดชะงักจากปัญหามอเตอร์ไหม้ วิศวกรและช่างบำรุงรักษาควรทำตามแนวทางนี้ซิงค์ระบบไฟฟ้าของเบรคและมอเตอร์ให้เป๊ะ (Brake-Motor Synchronization):ตรวจสอบระบบควบคุมต้องเช็คให้ชัวร์ว่า เมื่อจ่ายไฟให้มอเตอร์ เบรคต้องได้รับไฟและปล่อยทันที (Delay ต้องไม่เกินหลักมิลลิวินาที) หากมอเตอร์หมุนไปก่อนที่เบรคจะปล่อย แม้เพียง 0.5 วินาที ทุก ๆ ครั้งที่สตาร์ท ความร้อนจะสะสมอย่างรวดเร็วใช้ระบบ Dynamic Braking ด้วย VFD และ Brake Resistor:ปรับลดภาระของผ้าเบรคห้ามปล่อยให้ผ้าเบรคเชิงกลรับภาระหยุดแรงเฉื่อยคนเดียว ให้ตั้งค่า อินเวอร์เตอร์ (VFD) ให้ทำหน้าที่ชะลอความเร็วของมอเตอร์ลงจนเกือบเป็น 0 รอบ/นาที แล้วส่งพลังงานส่วนเกินไปทิ้งที่ ความต้านทานเบรค (Braking Resistor) จากนั้นค่อยสั่งให้มอเตอร์เบรคเชิงกลจับล็อก (Holding) เป็นขั้นตอนสุดท้ายติดตั้งพัดลมระบายความร้อนแยกต่างหาก (Forced Cooling Fan):อัปเกรดระบบระบายความร้อนหากจำเป็นต้องรันมอเตอร์ที่ความเร็วรอบต่ำ หรือมีการสตาร์ท-หยุดบ่อย ๆ ให้ถอดพัดลมท้ายมอเตอร์แบบเดิมออก แล้วติดตั้ง พัดลมไฟฟ้าอิสระ (Forced Ventilation) ที่ใช้ไฟแยกต่างหาก เพื่อให้พัดลมเป่าด้วยความเร็วสูงสุดตลอดเวลา ไม่ว่ามอเตอร์จะหมุนช้าหรือหยุดนิ่ง4ทำ PM ตรวจเช็คระยะห่าง Air Gap และความหนาของผ้าเบรค:การบำรุงรักษาเชิงป้องกันกำหนดตารางตรวจสอบระยะห่างระหว่างหน้าสัมผัส (Air Gap) ตามคู่มือของผู้ผลิต (ปกติจะอยู่ที่ประมาณ 0.2 - 0.5 มม.) ถ้าระยะห่างกว้างเกินไปให้ขันปรับตั้งใหม่ และเปลี่ยนแผ่นผ้าเบรคทันทีเมื่อความหนาลดลงจนถึงจุดวิกฤต เพื่อป้องกันเหล็กสีกับเหล็กจนเกิดประกายไฟและความร้อนสู

ทำไมมอเตอร์เบรคถึง "เบรคไม่อยู่" หรือ "เบรคค้าง"? เจาะลึกสาเหตุและวิธีแก้ไข

อาการ "เบรคไม่อยู่" (Brake Slipping) และ "เบรคค้าง" (Brake Dragging/Stuck) เป็นฝันร้ายของช่างหน้างานเลยครับ เพราะมันนำไปสู่ความเสียหายสองแบบที่ต่างกันสุดขั้ว: "เบรคไม่อยู่" ทำให้น้ำหนักร่วงหรือชิ้นงานเลยตำแหน่งจนเกิดอุบัติเหตุ ส่วน "เบรคค้าง" ทำให้มอเตอร์ไหม้และผ้าเบรคพังเสียหาย

• คราบน้ำมันหรือจารบีรั่วซึม (Oil Contamination): นี่คือสาเหตุที่พบบ่อยที่สุดในชุดเกียร์มอเตอร์ ซีลน้ำมัน (Oil Seal) ของห้องเกียร์ที่อยู่ติดกับชุดเบรคเกิดเสื่อมสภาพ ทำให้น้ำมันเกียร์ซึมเข้ามาเคลือบผิวหน้าสัมผัสของผ้าเบรค สภาพจะเหมือนรถยนต์ที่น้ำมันเบรครั่วใส่จานดิสก์ ทำให้ความฝืด (Friction) หายไปจนเบรครูด
• ผ้าเบรคสึกหรอจนระยะ Air Gap กว้างเกินไป: เมื่อใช้ไปนาน ๆ ผ้าเบรคจะบางลง ทำให้ระยะห่าง (Air Gap) ระหว่างแผ่นกดกับจานเบรคกว้างขึ้น แรงกดจากสปริงที่อยู่ด้านหลังจะลดลงตามระยะทางที่ยืดออก (ตามกฎของสปริง) ทำให้แรงบีบไม่พอที่จะล็อกเพลา
• เลือกขนาด Torque ของเบรคต่ำเกินไป (Under-sized): เกิดจากการออกแบบผิดพลาดตั้งแต่แรก หรือมีการโมดิฟายด์เครื่องจักรเพิ่มโหลดหน่วง/เพิ่มน้ำหนักชิ้นงาน ทำให้แรงบิดในการเบรค (Braking Torque) น้อยกว่าแรงเฉื่อยของโหลด
• สปริงล้าหรือหัก (Spring Fatigue): สปริงตัวเล็ก ๆ ที่ทำหน้าที่ดันแผ่นกดเบรคเกิดเสื่อมสภาพตามอายุการใช้งาน หรือหักบางตัว ทำให้แรงกดเชิงกลลดลง

ทำไมระบบเครนและรอกไฟฟ้า (Cranes & Hoists) ถึงขาดมอเตอร์เบรคไม่ได้?

ต่อสู้กับ "แรงโน้มถ่วง" (Gravity Defiance) เมื่อรอกไฟฟ้าทำการยกวัตถุหนักขึ้นไปค้างไว้กลางอากาศ แรงโน้มถ่วงของโลกจะพยายามดึงวัตถุนั้นให้ตกลงมาตลอดเวลา

• ถ้าไม่มีเบรค: ทันทีที่ผู้ปฏิบัติงานปล่อยปุ่มกดหยุดยก น้ำหนักของวัตถุจะดึงสลิงและฝืนหมุนแกนมอเตอร์ให้ไหลย้อนกลับขืนลงมาด้านล่าง (Backdriving)
• เมื่อมีเบรค: เบรคแบบสปริง (Spring-Applied Brake) จะสับล็อกเพลามอเตอร์ทันที เพื่อทำหน้าที่ตรึงและ "แบกรับน้ำหนัก" (Holding Torque) ทั้งหมดค้างไว้กลางอากาศได้อย่างมั่นคง

หลักการความปลอดภัย "Fail-Safe" (ระบบล็อกเมื่อไร้กระแสไฟ) มอเตอร์เบรคที่ใช้ในเครนและรอกไฟฟ้า ถูกออกแบบมาภายใต้หลักการ Fail-Safe คือ "ระบบต้องปลอดภัยเสมอเมื่อเกิดความเสียหายหรือไม่มีไฟเลี้ยง"

• สปริงเชิงกลหนาหนืดจะทำหน้าที่ "กดผ้าเบรคเพื่อล็อกเพลามอเตอร์ไว้ตลอดเวลาเป็นสถานะเริ่มต้น (Default)"
• เบรคจะปล่อย (Release) ก็ต่อเมื่อมีกระแสไฟฟ้าวาล์ววิ่งเข้าคอยล์แม่เหล็กเพื่อดูดชนะแรงสปริงเท่านั้น
• ประโยชน์วิกฤต: หากเกิดเหตุการณ์ "ไฟดับกะทันหัน" หรือสายไฟขาดในโรงงาน ในขณะที่เครนกำลังยกแผ่นเหล็กหนัก 10 ตันอยู่กลางอากาศ สนามแม่เหล็กจะหายไปทันที และสปริงจะดีดกลับมาจับล็อกเบรคให้วัตถุหยุดนิ่งอยู่กับที่ทันทีภายในเสี้ยววินาที ป้องกันไม่ให้น้ำหนักร่วงลงมาทับคนหรือเครื่องจักรด้านล่าง
