Yoshitake Expansion Joint 8นิ้ว EB-2J
Yoshitake Expansion Joint 8นิ้ว EB-2J
YOSHITAKE
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
89,870.00 ฿
ราคาปกติ
ราคาโปรโมชัน
89,870.00 ฿
ราคาต่อหน่วย
/
ต่อ
รายละเอียด Yoshitake Expansion Joint 8นิ้ว EB-2J
ข้อต่อขยาย EB-2J ของ Yoshitake เป็นข้อต่อท่อแบบยืดหยุ่นที่ออกแบบมาเพื่อดูดซับการขยายตัวและการหดตัวเนื่องจากความร้อนในระบบท่อ ข้อต่อ ขยาย EB-2J ใช้กับงานที่เกี่ยวข้องกับไอน้ำ น้ำน้ำมันและอากาศเช่นเดียวกับข้อต่อขยาย EB-1J
คุณสมบัติ
คุณสมบัติ
- สอดคล้องกับมาตรฐานอุตสาหกรรมญี่ปุ่น JIS B 2352 (ข้อต่อขยายแบบลูกฟูก: การใช้งาน A)
- ไม่จำเป็นต้องปรับรัดหรือเปลี่ยนใหม่เนื่องจากอายุการใช้งาน เนื่องจากไม่มีการใช้แพ็คกิ้ง ทำให้บำรุงรักษาง่าย
- โครงสร้างง่าย เนื่องจากหน้าแปลน ท่อสั้น และลูกฟูกเชื่อมต่อกัน
- ท่อด้านนอกติดตั้งเพื่อป้องกันลูกฟูกจากความเสียหายจากแรงกระแทกภายนอก
- ท่อด้านในสเตนเลสสตีลติดตั้งเพื่อป้องกันการสูญเสียแรงดันของของไหล การสั่นสะเทือน แรงกระแทก การกัดกร่อน ฯลฯ
- ส่วนที่สัมผัสกับของไหลทำจากสเตนเลสสตีล มีความต้านทานต่อการกัดกร่อนสูง และรับประกันความทนทานที่โดดเด่น
- EB-1JL และ 2JL ใช้หน้าแปลนหลวมที่จุดต่อปลาย และสามารถดูดซับการกระจัดของด้านเส้นรอบวงของรูยึดสลักเกลียว
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
คุณสมบัติ | รายละเอียด |
การใช้งาน | ไอน้ำ, อากาศ, น้ำร้อน-เย็น, น้ำมัน, ของเหลวอื่นๆ ที่ไม่เป็นอันตราย |
ความดันสูงสุด | 1.0 เมกะปาสคาล |
อุณหภูมิสูงสุด | 220 องศาเซลเซียส |
การยืดตัวตามแนวแกนสูงสุด | 70 มิลลิเมตร (ยืดออก 20 มิลลิเมตร หดตัว 50 มิลลิเมตร) |
ท่อด้านนอก | เหล็กกล้าคาร์บอน |
ลูกฟูก, ท่อด้านใน | สแตนเลส (SUS316L) |
การเชื่อมต่อ | ฟลแองจ์มาตรฐาน JIS 10K แบบหน้าแปลน |
การทดสอบแรงดัน (แรงดันน้ำ) | 1.5 เมกะปาสคาล |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค

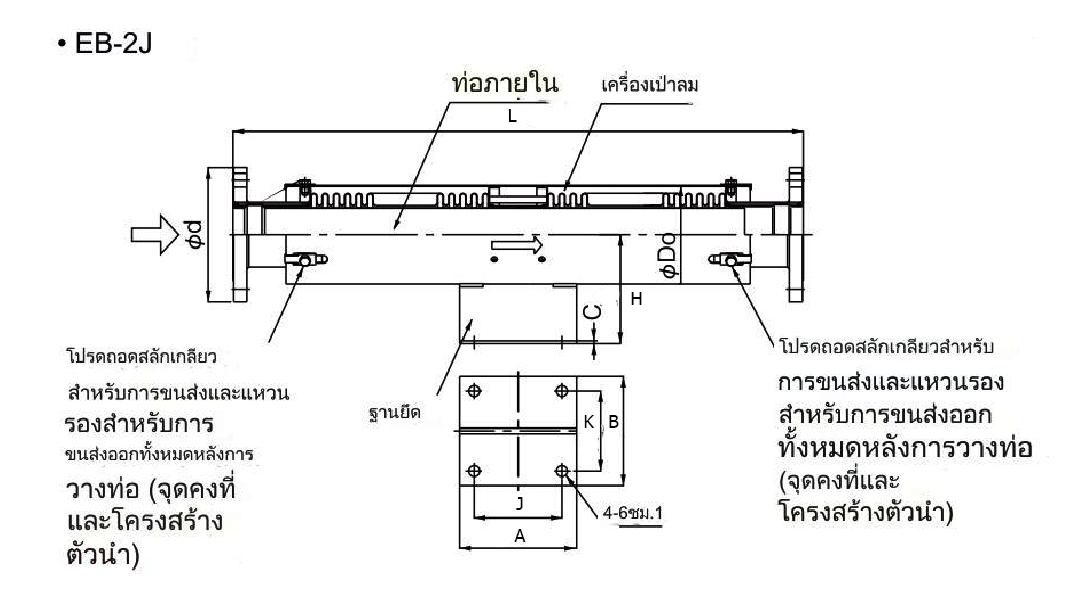

รูปภาพขนาด Yoshitake Expansion Joint 8นิ้ว EB-2J
ตารางขนาด Yoshitake Expansion Joint 8นิ้ว EB-2J
Nominal size | 200A |
L | 930 |
Max. operating length | 950 |
Min. operating length | 880 |
Max. axial extension | 70 |
Do | 291.6 |
d | 330 |
H | 250 |
J | 160 |
K | 220 |
A | 215 |
B | 285 |
C | 4.5 |
h11 | 25 |
Bolt size | M22 |
Weight | 59.9 |
