ซัพพอร์ตยูนิต (Support Unit)

ซัพพอร์ตยูนิต (Support Unit) คือชุดอุปกรณ์กลไกที่ทำหน้าที่ประคองและยึดปลายของสกรูบอล (Ball Screw) หรือเพลาขับเคลื่อนให้หมุนอยู่ในตำแหน่งที่เที่ยงตรง โดยมักจะประกอบด้วยตลับลูกปืนความแม่นยำสูงบรรจุอยู่ภายในตัวเสื้อที่แข็งแรง ซึ่งมีทั้งด้านยึดแน่น (Fixed Side) ที่ช่วยรับแรงในแนวแกนและด้านรองรับ (Supported Side) ที่ปล่อยให้ขยายตัวตามอุณหภูมิได้ การใช้ซัพพอร์ตยูนิตช่วยลดการสั่นสะเทือน เพิ่มความราบรื่นในการเคลื่อนที่ และยืดอายุการใช้งานของระบบส่งกำลังในเครื่องจักรกลจักรประเภท CNC หรือระบบออโตเมชั่นต่างๆ ได้อย่างมีประสิทธิภาพ

ซัพพอร์ตยูนิต (Support Unit) ที่ Northpower จำหน่าย

ซัพพอร์ตยูนิต (Support Unit)

อุปกรณ์ประคองปลายเพลาลีดสกรูหรือบอลสกรูที่ออกแบบมาเพื่อรักษาตำแหน่งการหมุนให้มีความเที่ยงตรงสูง โดยทำหน้าที่รับแรงกดและแรงดึงในแนวแกน (Axial Load) รวมถึงลดการสะบัดหรือการโก่งตัวของเพลาขณะทำงานด้วยความเร็วสูง ซึ่งถือเป็นหัวใจสำคัญในระบบ Linear Motion เพราะช่วยให้การส่งกำลังจากมอเตอร์ไปยังชุดเคลื่อนที่ทำได้อย่างราบรื่น ลดการสั่นสะเทือน และป้องกันความเสียหายที่อาจเกิดขึ้นกับตลับลูกปืนภายในมอเตอร์จากการรับภาระโดยตรง ส่งผลให้เครื่องจักรมีความแม่นยำสม่ำเสมอและมีอายุการใช้งานที่ยาวนานขึ้น

ประเภทของซัพพอร์ตยูนิต (Support Unit)

  • แบ่งตามลักษณะการติดตั้ง (Shape/Mounting)แบบเหลี่ยม (Block Type - BK, EK, AK) เป็นรูปทรงมาตรฐานที่มีฐานสำหรับยึดน็อตเข้ากับพื้นผิวเครื่องจักรจากด้านบนหรือด้านล่าง ติดตั้งง่ายและนิยมใช้กันมากที่สุดในเครื่อง CNC แบบกลม/หน้าแปลน (Flange Type - FK, EK) มีลักษณะเป็นแป้นวงกลมหรือสี่เหลี่ยมที่มีรูเจาะรอบด้าน ออกแบบมาเพื่อสวมเข้าไปในผนังหรือโครงเครื่องจักร เหมาะสำหรับพื้นที่ที่ต้องการความกะทัดรัดและช่วยประหยัดพื้นที่ด้านข้าง
  • แบ่งตามตำแหน่งและหน้าที่(Functional Role)ชุดด้านยึดแน่น (Fixed Side - BK, FK, EK) คือด้านที่ติดตั้งอยู่ฝั่งมอเตอร์ ภายในประกอบด้วย Angular Contact Bearings สองตลับวางหันหลังชนกัน (Back-to-back) เพื่อทำหน้าที่รับแรงกระแทกทั้งแนวแกนและแนวรัศมีอย่างมั่นคง ไม่ให้เพลาขยับเลื่อนไปมา ชุดด้านรองรับ (Supported Side - BF, FF, EF) คือด้านที่อยู่ปลายสุดของเพลา ภายในมักมีตลับลูกปืนเม็ดกลมธรรมดา (Deep Groove Ball Bearing) เพียงตลับเดียว ทำหน้าที่แค่ประคองไม่ให้ปลายเพลาสะบัด และยอมให้เพลาขยับตัวตามยาวได้เล็กน้อยเพื่อรองรับการขยายตัวเมื่อเกิดความร้อนำ

ตารางเปรียบเทียบรหัสมาตรฐานที่พบบ่อยของ ซัพพอร์ตยูนิต (Support Unit)

รหัสรุ่น ลักษณะรูปทรง ตำแหน่งการใช้งาน

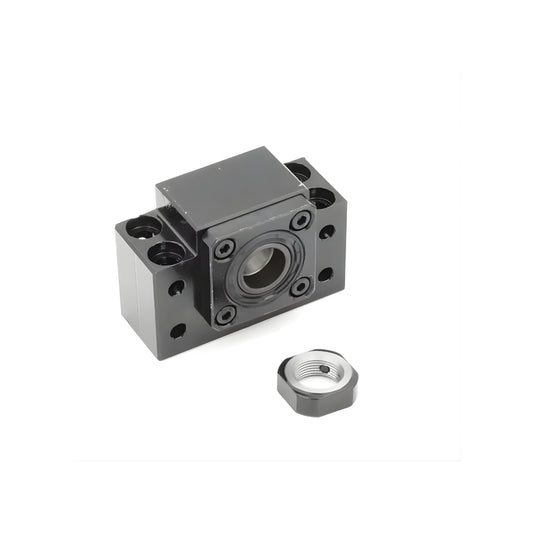

BK / BF

ทรงเหลี่ยม (สูง)

ติดตั้งบนพื้นผิว (Surface Mount)

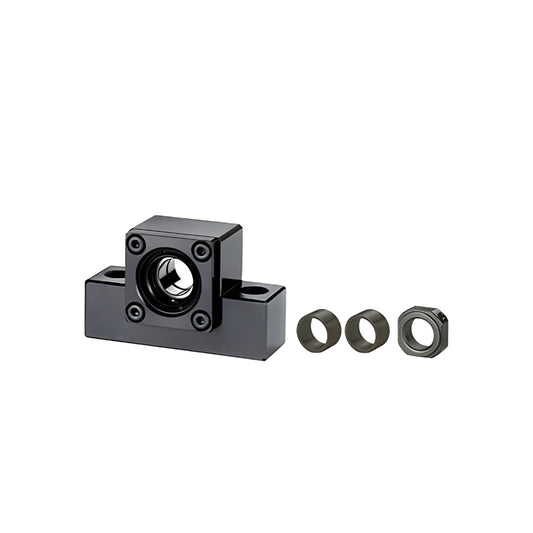

EK / EF

ทรงเหลี่ยม (กะทัดรัด)

พื้นที่จำกัด / กะทัดรัด

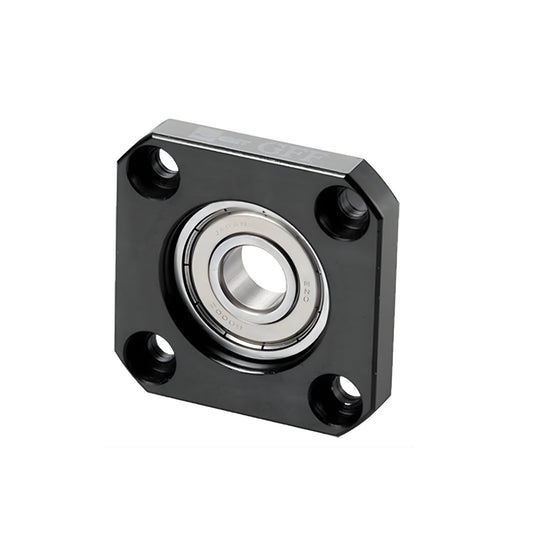

FK / FF

ทรงหน้าแปลน (กลม)

ยึดเข้ากับผนัง (Wall/In-hole Mount)

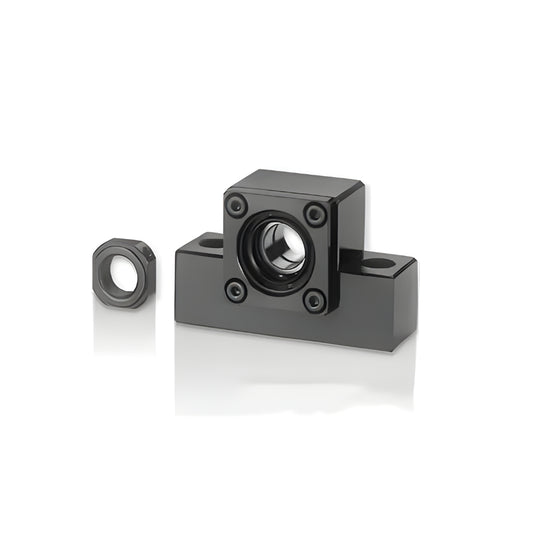

AK / AF

ทรงเหลี่ยม (สำหรับเครื่องเล็ก)

งานเบาหรือเพลาขนาดเล็ก
Support Unit

ขั้นตอนการติดตั้งซัพพอร์ตยูนิต (Support Unit) อย่างถูกวิธี

  • การเตรียมการก่อนติดตั้ง ก่อนเริ่มงาน ต้องทำความสะอาดเศษฝุ่นหรือคราบน้ำมันส่วนเกินออกให้หมด และตรวจเช็คสิ่งต่อไปนี้: ตรวจสอบว่าไม่มีรอยขีดข่วนหรือครีบคม (Burrs) บนเพลาและฐานรองรับ เตรียมจาระบีที่เหมาะสม (หากเป็นรุ่นที่ต้องเติมเอง)
  • ขั้นตอนการติดตั้งด้าน Fixed Side (ด้านยึดแน่น) ด้านนี้มักจะเป็นด้านที่อยู่ใกล้กับมอเตอร์และเป็นตัวรับแรงแนวแกน (Axial Load)สวม Support Unit เข้ากับเพลา ค่อยๆ ใส่ตลับลูกปืนเข้าไปในเพลาบอลสกรูใส่แหวนรองและน็อตล็อค (Lock Nut) ขันน็อตล็อคให้แน่นตามค่าแรงบิด (Torque) ที่สเปกกำหนดยึดด้วยแผ่นล็อค (Lock Plate) เพื่อป้องกันน็อตคลายตัวระหว่างใช้งาน ตรวจสอบการหมุน ลองหมุนเพลาดูว่าลื่นไหล ไม่มีการติดขัด
  • ขั้นตอนการติดตั้งด้าน Supported Side (ด้านประคอง) ด้านนี้มักจะใช้ตลับลูกปืนเม็ดกลมร่องลึก (Deep Groove Ball Bearing) และล็อคด้วยแหวนล็อค (Snap Ring) เพื่อให้เพลาขยายตัวได้เมื่อเกิดความร้อนสวมตลับลูกปืน ใส่ตลับลูกปืนเข้าที่ปลายเพลาล็อคด้วย Snap Ring ตรวจสอบให้มั่นใจว่าแหวนล็อคลงร่องสนิทดี
  • การปรับตั้งศูนย์ (Alignment) และการยึดกับฐาน ขั้นตอนนี้คือ "หัวใจหลัก" ของความแม่นยำครับ Temporary Bolting: วาง Support Unit ลงบนฐานเครื่องจักรและขันสกรูยึดไว้หลวมๆ ก่อน Checking Parallelism ใช้ Dial Gauge วัดความขนานระหว่าง "แกนของบอลสกรู" กับ "รางเลื่อน (Guide Rail)" ทั้งในแนวตั้งและแนวนอน Final Tightening เมื่อได้ศูนย์ที่แม่นยำแล้ว ให้ค่อยๆ ขันสกรูยึดฐานตามลำดับทะแยงมุมจนแน่นตามค่าแรงบิดที่กำหนด

เทคโนโลยีการซีล (Sealing) ใน ซัพพอร์ตยูนิต (Support Unit)

เทคโนโลยีการซีล (Sealing Technology) ในชุดซัพพอร์ตยูนิต (Support Unit) โดยเฉพาะที่ใช้รองรับตลับลูกปืนเม็ดกลม (Ball Screw Support Unit) มีบทบาทสำคัญในการป้องกันการปนเปื้อนจากฝุ่นละออง เศษโลหะ และความชื้น ซึ่งเป็นสาเหตุหลักที่ทำให้อายุการใช้งานของอุปกรณ์สั้นลง โดยทั่วไปจะใช้ Contact Seal (ซีลแบบสัมผัส) ที่ทำจากยางสังเคราะห์คุณภาพสูงที่มีคุณสมบัติทนทานต่อการเสียดสีและน้ำมัน เพื่อทำหน้าที่กักเก็บจาระบีไว้ภายในหล่อลื่นตลับลูกปืนได้ยาวนาน ในขณะที่เทคโนโลยีขั้นสูงอาจมีการออกแบบโครงสร้างซีลแบบหลายชั้น (Multi-lip Seal) หรือแบบเขาวงกต (Labyrinth Seal) ในรุ่นที่ต้องการความแม่นยำสูงและลดแรงเสียดทาน (Low Friction) เพื่อรักษาสมดุลระหว่างประสิทธิภาพการป้องกันและการเคลื่อนที่ที่ราบรื่นของเครื่องจักรกลหนักและระบบออโตเมชัน

Support Unit
บทความ

ตลับลูกปืนธรรมดา vs ซัพพอร์ตยูนิต (Support Unit) ใช้แทนกันได้หรือไม่ในงานอุตสาหกรรม?

อ่านบทความ ->

เทรนด์ Support Unit อัจฉริยะ การติดตั้งเซนเซอร์ตรวจจับความร้อนและแรงสั่น

เทรนด์การพัฒนา Support Unit อัจฉริยะ (Smart Support Unit) ในปัจจุบันมุ่งเน้นไปที่การเปลี่ยนอุปกรณ์จากระบบเชิงกลแบบดั้งเดิมให้กลายเป็นส่วนหนึ่งของระบบ IIoT (Industrial Internet of Things) โดยการติดตั้งเซนเซอร์ตรวจจับความร้อน (Temperature Sensor) และแรงสั่นสะเทือน (Vibration Sensor) เพื่อทำระบบ Predictive Maintenance หรือการบำรุงรักษาเชิงพยากรณ์ เซนเซอร์ความร้อนจะคอยตรวจจับอุณหภูมิที่สูงผิดปกติซึ่งมักเกิดจากการขาดการหล่อลื่นหรือซีลที่เสื่อมสภาพ ในขณะที่เซนเซอร์วัดแรงสั่นสะเทือนจะวิเคราะห์ความถี่ที่ผิดเพี้ยนเพื่อระบุสัญญาณเริ่มต้นของตลับลูกปืนแตกหรือการเสียศูนย์ (Misalignment) ก่อนที่เครื่องจักรจะหยุดทำงานกะทันหัน (Breakdown) ช่วยลดค่าใช้จ่ายในการซ่อมแซมและเพิ่มประสิทธิภาพในการผลิตได้อย่างมหาศาลผ่านการประมวลผลข้อมูลแบบ Real-time

  • ลด Downtime: แจ้งเตือนล่วงหน้าก่อนเกิดความเสียหายรุนแรง ทำให้วางแผนซ่อมบำรุงได้ทันท่วงที
  • ยืดอายุการใช้งาน: การตรวจพบความร้อนสูงช่วยให้เติมสารหล่อลื่นได้ตรงเวลา ป้องกันตลับลูกปืนไหม้
  • เพิ่มความแม่นยำ (Precision): แรงสั่นสะเทือนที่น้อยลงหมายถึงงานที่ผลิตออกมามีความละเอียดและสม่ำเสมอมากขึ้น
  • วิเคราะห์ข้อมูลระยะยาว: ข้อมูลจากเซนเซอร์ช่วยให้วิศวกรเข้าใจพฤติกรรมของเครื่องจักรภายใต้สภาวะโหลดต่าง ๆ เพื่อนำไปปรับปรุงการออกแบบในอนาคต

กลยุทธ์การเปลี่ยน Support Unit ตามระยะเวลา (Preventive Maintenance)

1) การกำหนดรอบอายุการใช้งาน (Service Life Calculation)หัวใจสำคัญของ PM คือการทราบว่าเมื่อไหร่คือ "เวลาที่เหมาะสม"L10 Life Calculation: คำนวณอายุการใช้งานของตลับลูกปืนภายใน Support Unit ตามมาตรฐาน $ISO$ โดยพิจารณาจากค่าภาระบรรทุก (Load) และความเร็วรอบ (Speed) เพื่อประเมินจำนวนชั่วโมงการทำงานที่อุปกรณ์จะยังคงทำงานได้ปกติManufacturer Recommendations: อ้างอิงตารางการบำรุงรักษาจากผู้ผลิต ซึ่งมักจะระบุระยะทางวิ่ง (เช่น ทุก ๆ 10,000 กม.) หรือระยะเวลา (เช่น ทุก 1 ปี)

2) การจัดการสารหล่อลื่น (Lubrication Management) การเสื่อมสภาพของจาระบีเป็นสาเหตุอันดับต้น ๆ ของความเสียหายGrease Life จาระบีมีอายุการใช้งานที่จำกัดตามสภาพความร้อนและความชื้น กลยุทธ์ PM ต้องรวมถึงการอัดจาระบีใหม่ (Relubrication) ตามรอบเวลาที่แน่นอน Sealing Check ตรวจสอบสภาพของซีลกันฝุ่นทุกครั้งตามรอบ PM หากซีลเริ่มแข็งหรือแตกร้าว ต้องเปลี่ยนทันทีเพื่อป้องกันสารปนเปื้อน

3) การตรวจสอบความคลาดเคลื่อน (Alignment & Bolt Tension) Support Unit ที่ติดตั้งไม่ดีจะพังเร็วกว่ากำหนด Re-tightening การตรวจสอบแรงขันของน็อตยึด (Mounting Bolts) ตามค่า Torque ที่กำหนด เพื่อป้องกันความสั่นสะเทือน Parallelism Check ตรวจสอบระนาบและการขนานกันของ Support Unit กับตลับลูกปืนเม็ดกลม (Ball Screw) เพื่อลดภาระส่วนเกิน (Axial Load) ที่ไม่จำเป็น

4) การสำรองอะไหล่แบบวิกฤต (Critical Spare Parts Strategy) Standardization พยายามใช้ Support Unit รุ่นมาตรฐานที่หาอะไหล่ทดแทนได้ง่าย Inventory Control มีการสำรองอุปกรณ์ชุดใหม่ไว้ในสต็อกล่วงหน้าก่อนถึงรอบการเปลี่ยน (Lead Time Management) เพื่อให้สามารถสลับเปลี่ยนได้ทันทีในวันที่มีแผนหยุดซ่อม (Planned Shutdown)

การใช้ Support Unit ในเครื่องพิมพ์อุตสาหกรรมและเครื่องตัดเลเซอร์

1) บทบาทในเครื่องพิมพ์อุตสาหกรรม (Industrial Printing) ในระบบการพิมพ์ที่ต้องการความละเอียดสูง เช่น เครื่องพิมพ์ไวนิลขนาดใหญ่ หรือเครื่องพิมพ์ 3D ระดับอุตสาหกรรม Support Unit มีหน้าที่ดังนี้ ความราบรื่นในการเคลื่อนที่ (Smoothness): ช่วยให้การหมุนของ Ball Screw เสถียรที่สุด เพื่อป้องกันอาการ "กระตุก" (Judder) ซึ่งจะทำให้ภาพพิมพ์เกิดลายเส้นหรือสีเพี้ยน การรองรับรอบหมุนสูง เครื่องพิมพ์รุ่นใหม่มักเคลื่อนที่ด้วยความเร็วสูง Support Unit ต้องใช้ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม (Angular Contact Ball Bearings) ที่ทนความร้อนและรอบจัดได้ดี

2) บทบาทในเครื่องตัดเลเซอร์ (Laser Cutting) สำหรับเครื่องตัดเลเซอร์ (Fiber Laser หรือ CO2) Support Unit จะเน้นไปที่ความแข็งแกร่งและความทนทานต่อสภาพแวดล้อม ความแม่นยำในการระบุตำแหน่ง (Positioning Accuracy): การตัดวัสดุตามแบบที่ซับซ้อนต้องการ Support Unit ที่มีค่า Backlash (ระยะฟรี) ต่ำมาก เพื่อให้หัวเลเซอร์วิ่งไปยังจุดที่กำหนดได้อย่างแม่นยำ ความแข็งเกร่งสูง (High Rigidity) เครื่องตัดเลเซอร์มักมีการเปลี่ยนทิศทางแบบฉับพลัน (High Acceleration/Deceleration) ตัว Support Unit ต้องรับแรงเฉื่อยและแรงกระชากได้โดยไม่เกิดความคลาดเคลื่อน การป้องกันเศษวัสดุ เนื่องจากกระบวนการตัดเลเซอร์มักมีสะเก็ดไฟหรือฝุ่นโลหะ การเลือก Support Unit ที่มี Heavy-duty Seals จึงสำคัญมากเพื่อป้องกันไม่ให้เศษฝุ่นเข้าไปทำลายตลับลูกปืนภายใน

บทบาทของ Support Unit ในระบบสายพานลำเลียงอัตโนมัติ (Automated Conveyor)

1) การรักษาแนวระนาบและการหมุน (Alignment & Stability) ในสายพานลำเลียงที่มีระยะทางยาวหรือต้องรับน้ำหนักสินค้าจำนวนมาก Support Unit จะช่วยประคองเพลาขับไม่ให้เกิดการสะบัดหรือโก่งตัว (Deflection) Smooth Flow ช่วยให้สายพานเคลื่อนที่ด้วยความเร็วคงที่ ลดการกระตุกที่อาจทำให้สินค้าล้มหรือเสียหาย Noise Reduction การยึดที่แน่นหนาและตลับลูกปืนคุณภาพสูงใน Support Unit ช่วยลดเสียงดังจากการสั่นสะเทือนในโรงงาน

2) การรองรับแรงในแนวแกน (Axial Load Support) เมื่อสายพานต้องลำเลียงสินค้าขึ้นทางลาดชันหรือมีการหยุด-เริ่ม (Start-Stop) บ่อยครั้ง จะเกิดแรงผลักย้อนกลับมาที่เพลา Load Bearing: Support Unit (โดยเฉพาะรุ่นที่เป็น Fixed-side) จะติดตั้งตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมเพื่อรับแรงผลักเหล่านี้ แทนที่จะปล่อยให้แรงไปตกลงที่มอเตอร์โดยตรง ซึ่งช่วยยืดอายุการใช้งานของมอเตอร์ขับเคลื่อนได้

3) การทำงานร่วมกับระบบ Automation และ Sensor ในระบบสายพานอัจฉริยะ Support Unit กลายเป็นจุดติดตั้งอุปกรณ์เสริมที่สำคัญ Precise Positioning ช่วยให้ชุดกั้น (Stopper) หรือแขนผลักสินค้า (Pusher) ที่ขับเคลื่อนด้วย Ball Screw ทำงานได้แม่นยำในระดับมิลลิเมตร Integration มักใช้เป็นจุดติดตั้งเซนเซอร์ตรวจจับความร้อนหรือแรงสั่นสะเทือน เพื่อส่งข้อมูลไปยังระบบควบคุมส่วนกลาง (PLC) ในการตรวจสอบสถานะสายพานแบบ Real-time

4) การทนทานต่อสภาพแวดล้อมในคลังสินค้า สายพานลำเลียงมักต้องทำงานในสภาพแวดล้อมที่มีฝุ่นมาก (เช่น คลังสินค้าแห้ง) หรือมีความชื้นสูง (เช่น สายพานลำเลียงอาหาร) Sealing Technology Support Unit ที่มีซีลกันฝุ่นที่ดีจะป้องกันเศษวัสดุจากการลำเลียงไม่ให้เข้าไปติดขัดในตลับลูกปืน ลดความถี่ในการหยุดซ่อมบำรุง (Maintenance Downtime)
