Globe Valve วาล์วควบคุมการไหลในท่อใช้สำหรับควบคุมหรือหยุดการไหลของของเหลวหรือก๊าซผ่านท่อโกลบวาล์วได้รับการตั้งชื่อตามรูปร่างทรงกลมโดยทั้งสองส่วนของร่างกายถูกคั่นด้วยแผ่นกั้นภายในโกลบวาล์วเรียกอีกอย่างว่าวาล์วปีกผีเสื้อ

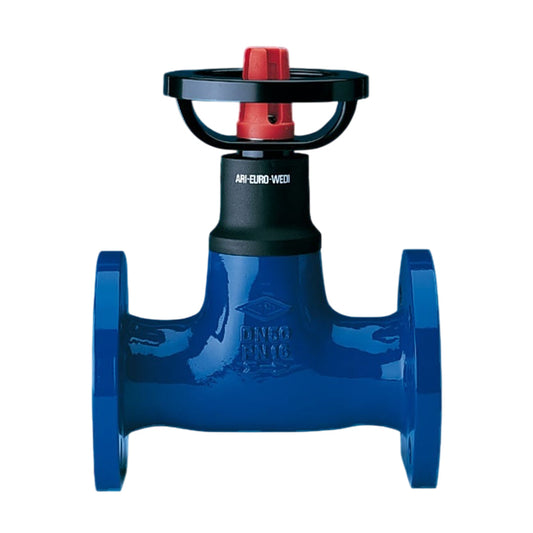

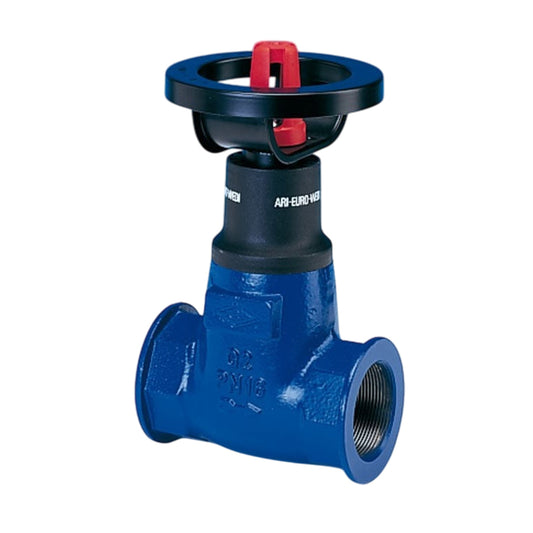

แบรนด์ Globe Valve ที่ นอร์ท พาวเวอร์ จัดจำหน่าย

Globe Valve คืออะไร ?

โกลวาล์วออกแบบมาเพื่อหยุด และควบคุมการไหลเป็นหลักประกอบด้วยองค์ประกอบประเภทดิสก์ที่เคลื่อนย้ายได้ และมีวงแหวนแบบอยู่กับที่ในตัวเครื่องทรงกลมโดยทั่วไปบ่าของโกลวาล์วอยู่ตรง กลางและขนานกับท่อและช่องเปิดในที่นั่งปิดด้วยดิสก์หรือปลั๊กโกลบวาล์วสามารถมีโครงสร้างเพื่อรองรับการไหลในทิศทางใดก็ไดโกลบวาล์วเป็นวาล์วเคลื่อนที่เชิงเส้นควบคุมการไหลเป็นหลัก

Globe Valve มีกี่แบบ

โดยปกติแล้วรูปแบบของ Globe Valve จะถูกแบ่งรูปแบบตามลักษณะของตัวถังโดยทั่วไปจะ มีการออกแบบตัวหลัก 3 แบบ สำหรับ Globe Valve

รูปแบบทีหรือตัว Z
รูปแบบมุม
รูปแบบไวย์หรือตัว Y

Tee Pattern Globe Valve Design

เป็นประเภทตัวถังที่พบมากที่สุด โดยมีไดอะแฟรมรูปตัว Z การตั้งค่าแนวนอนของที่นั่งช่วยให้ก้าน และดิสก์เคลื่อนที่ในแนวตั้งฉากกับเส้นแนวนอนการออกแบบนี้มีค่าสัมประสิทธิ์การไหลต่ำสุด และแรงดันตกคร่อมสูงขึ้นใช้ในบริการควบคุมปริมาณมาก เช่น ในท่อบายพาสรอบวาล์วควบคุมนอกจากนี้ยังอาจใช้ Globe Valve แบบทีแพทเทิร์นในการใช้งานที่ไม่ต้องกังวลเรื่องแรงดันตก และจำเป็นต้องมีการควบคุมปริมาณ

Angle Pattern Globe valves design

เป็นการดัดแปลงวาล์วแบบทีแพทเทิร์นแบบพื้นฐาน ปลายของโกลบวาล์วนี้ทำมุม 90 องศาและการไหลของเหลวจะเกิดขึ้นเมื่อหมุน 90 องศาเพียงครั้งเดียวใช้ในงานที่มีช่วงของการไหลเป็นจังหวะที่แรงเนื่องจากโกลบวาล์วประเภทนี้เหมาะกับงานอุตสาหกรรม

Wye Pattern Globe valves design

เป็นการดัดแปลงวาล์วแบบทีแพทเทิร์นแบบพื้นฐาน ปลายของโกลบวาล์วนี้ทำมุม 90 องศา และการไหลของเหลวจะเกิดขึ้นเมื่อหมุน 90 องศาเพียงครั้งเดียวใช้ในงานที่มีช่วงของการไหลเป็นจังหวะที่แรงเนื่องจากโกลบวาล์วประเภทนี้เหมาะกับงานอุตสาหกรรม

ข้อดี และข้อเสีย Globe Valve

ข้อดี Globe Valve

ความสามารถในการปิดเครื่องที่ดี
ความสามารถในการควบคุมปริมาณปานกลางถึงดี
ระยะชักสั้นกว่า (เทียบกับเกทวาล์ว)
มีจำหน่ายในรูปแบบแท่นทีไวย์และแองเกิลโดยแต่ละรูปแบบมีความสามารถเฉพาะตัว
ง่ายต่อการกลึงหรือปรับผิวที่นั่งใหม่
เมื่อจานไม่ได้ติดอยู่กับก้าน วาล์วสามารถใช้เป็นสต๊อปเช็ควาล์วได้

ข้อเสีย Globe Valve

แรงดันตกคร่อมสูงกว่า (เทียบกับเกทวาล์ว)
ต้องใช้แรงมากขึ้นหรือแอคชูเอเตอร์ที่ใหญ่ขึ้นเพื่อยึดวาล์ว (ด้วยแรงดันใต้ที่นั่ง)
การไหลเวียนของการควบคุมภายใต้ที่นั่งและการไหลของการปิดเหนือที่นั่ง

การใช้งานทั่วไปของ Globe Valve

ระบบน้ำหล่อเย็นที่ต้องควบคุมการไหล
ระบบน้ำมันเชื้อเพลิงที่มีการควบคุมการไหลและการรั่วไหลเป็นสิ่งสำคัญ
ช่องระบายอากาศแบบจุดสูง และช่องระบายน้ำแบบจุดต่ำเมื่อคำนึงถึงการรั่วไหล และความปลอดภัยเป็นหลัก
น้ำป้อน ป้อนสารเคมี คอนเดนเซอร์สกัดอากาศ และระบบระบายสกัด
ช่องระบายอากาศและท่อระบายของหม้อไอน้ำ ช่องระบายไอน้ำหลักและท่อระบาย และท่อระบายฮีตเตอร์
ซีลกังหันและท่อระบายน้ำ
ระบบน้ำมันหล่อลื่นเทอร์ไบน์ และอื่นๆ

ทิศทางการไหลผ่าน และการทำงาน Globe Valve

โกลบวาล์วมีทิศทางการไหลเฉพาะวาล์วโลกจะมีการไหลของเหลวด้านบน หรือด้านล่างของแผ่นดิสก์ทั้งนี้ขึ้นอยู่กับการใช้งานโกลบวาล์วสามารถจัดเรียงเพื่อให้ดิสก์ปิดชิดหรือในทิศทางเดียวกับการไหลของเหลวเมื่อจานปิดสวนทางกับทิศทางการไหลพลังงานจลน์ของเหลวจะขัดขวางการปิดแต่จะช่วยเปิดวาล์วเมื่อจานปิดในทิศทางเดียวกับการไหลสำหรับการใช้งานที่อุณหภูมิต่ำ และแรงดันต่ำวาล์วจะถูกติดตั้งตามปกติเพื่อให้แรงดันอยู่ภายใต้ดิสก์ สิ่งนี้ส่งเสริมการใช้งานที่ง่าย ช่วยปกป้องการบรรจุหีบห่อ และกำจัดการกัดเซาะของที่นั่งและหน้าจานในระดับหนึ่งสำหรับการใช้งานที่อุณหภูมิสูง และความดันสูง เช่น ไอน้ำ มีการติดตั้งวาล์วเพื่อให้ความดันอยู่เหนือดิสก์สิ่งนี้ ช่วยป้องกันไม่ให้ก้านหดตัวเมื่อเย็นลงและจะป้องกันไม่ให้แผ่นดิสก์ยกออกจากที่นั่งซึ่งอาจทำให้ เกิดการรั่วไหลหากความดันด้านบนของแผ่นดิสก์สูงกว่าอาจต้องมีวาล์วบายพาสที่ช่วยให้ระบบ ด้านล่างได้รับแรงดันก่อนที่วาล์วโลกจะเปิด
