Check Valve (เช็ควาล์ว) คืออะไร? สรุปหลักการทำงานและหน้าที่สำคัญในระบบท่อ

Check Valve (เช็ควาล์ว) หรือที่มักเรียกกันว่า "วาล์วกันกลับ" คืออุปกรณ์วาล์วที่ออกแบบมาเพื่อควบคุมทิศทางการไหลของของเหลวหรือก๊าซให้ "ไหลไปในทิศทางเดียวเท่านั้น" โดยจะป้องกันไม่ให้ตัวกลาง (Fluid) ไหลย้อนกลับเมื่อปั๊มหยุดทำงาน หรือเมื่อเกิดการเปลี่ยนแปลงของแรงดันในระบบท่อ ถือเป็นอุปกรณ์ความปลอดภัยขั้นพื้นฐานที่ระบบปั๊มน้ำและระบบท่ออุตสาหกรรมขาดไม่ได้

หลักการทำงานของเช็ควาล์ว

เช็ควาล์วเป็นวาล์วที่ทำงานได้เองโดยอัตโนมัติ (Automatic Valve) โดยไม่ต้องใช้คนหมุนเปิด-ปิด หรือใช้ไฟฟ้าควบคุม กลไกการทำงานอาศัยเพียง "แรงดันของของเหลว" ในระบบท่อ

• สถานะเปิด (Forward Flow) เมื่อมีแรงดันของเหลวส่งมาจากต้นทาง (เช่น ปั๊มน้ำทำงาน) แรงดันนั้นจะไปดันลิ้นวาล์วหรือแผ่นกั้นให้เปิดออก ของเหลวจะสามารถไหลผ่านไปได้ตามปกติ


• สถานะปิด (Backflow Prevention) เมื่อแรงดันต้นทางลดลง หรือปั๊มหยุดทำงาน ของเหลวที่พยายามจะไหลย้อนกลับมา (บวกกับแรงปะทะหรือแรงสปริงภายในตัววาล์ว) จะดันให้ลิ้นวาล์วปิดสนิททันที ป้องกันการไหลย้อนกลับได้อย่างสมบูรณ์

หน้าที่สำคัญและทำไมถึงต้องติดตั้งเช็ควาล์ว?

การละเลยไม่ติดตั้งเช็ควาล์วอาจสร้างความเสียหายร้ายแรงให้กับระบบท่อและอุปกรณ์ต่างๆ ได้ นี่คือหน้าที่หลักที่ทำให้เช็ควาล์วมีความสำคัญ

• ป้องกันน้ำไหลย้อนกลับ (Prevent Backflow) รักษาระดับของเหลวในท่อและป้องกันไม่ให้น้ำไหลกลับลงบ่อพักหรือแหล่งน้ำเดิมเมื่อปั๊มตัดการทำงาน (ไม่ต้องล่อน้ำใหม่ทุกครั้งที่เปิดปั๊ม)
• ป้องกันความเสียหายของปั๊มน้ำ หากน้ำไหลย้อนกลับมาด้วยความแรง อาจทำให้ใบพัดปั๊มหมุนกลับทางและเกิดความเสียหายต่อมอเตอร์ได้ เช็ควาล์วจะทำหน้าที่เป็นปราการด่านแรกในการปกป้องปั๊ม
• ลดปัญหา Water Hammer (ค้อนน้ำ) ในบางรุ่น เช็ควาล์วช่วยลดแรงกระแทกของน้ำที่เกิดจากการปิดวาล์วอย่างฉับพลัน ช่วยยืดอายุการใช้งานของข้อต่อและท่อ
• ป้องกันการปนเปื้อน (Contamination Prevention) ในระบบท่อที่มีการผสมสารเคมีหรือน้ำเสีย เช็ควาล์วจะช่วยป้องกันไม่ให้น้ำที่ปนเปื้อนแล้วไหลย้อนกลับมาฝั่งน้ำดี

เช็ควาล์วมีกี่ประเภท? (Swing, Lift, Dual Plate, Spring) และวิธีเลือกใช้ให้เหมาะกับงาน

เช็ควาล์วในท้องตลาดมีหลายรูปแบบ ซึ่งแต่ละแบบถูกออกแบบมาเพื่อรองรับลักษณะการติดตั้งและประเภทของเหลวที่ต่างกัน การเลือกใช้ผิดประเภทอาจทำให้เกิดปัญหาแรงดันตกคร่อม (Pressure Drop) หรือวาล์วปิดไม่สนิทได้ นี่คือ 4 ประเภทหลักที่นิยมใช้งาน

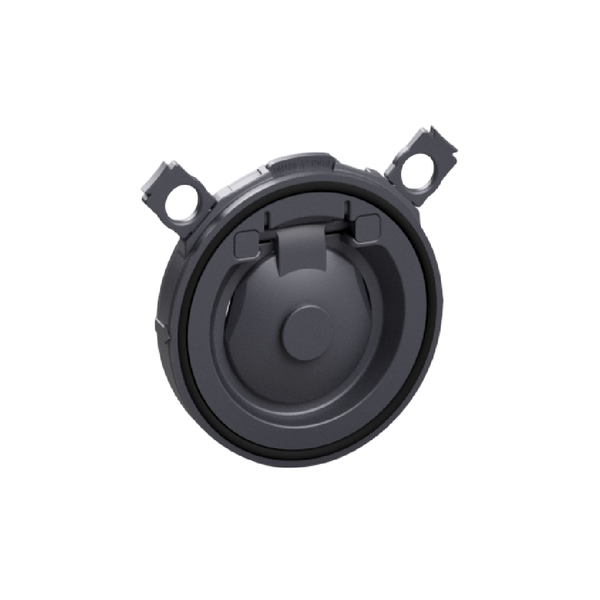

1) Swing Check Valve (เช็ควาล์วแบบสวิง)

• ลักษณะการทำงาน: ลิ้นวาล์วจะถูกแขวนพับอยู่ด้านบน เมื่อมีแรงดันน้ำ ลิ้นจะเปิดสวิงออกไปตามทิศทางการไหล และเมื่อน้ำหยุด ลิ้นจะตกลงมาปิดด้วยน้ำหนักของตัวมันเอง
• จุดเด่น: สูญเสียแรงดันในระบบน้อยมาก (Low Pressure Drop) เพราะเมื่อเปิดสุด ช่องทางไหลจะโล่ง
• เหมาะสำหรับ: งานที่ของเหลวไหลแบบต่อเนื่อง ท่อขนาดใหญ่ และควรติดตั้งใน แนวนอน (หรือแนวตั้งที่น้ำไหลขึ้นเท่านั้น)

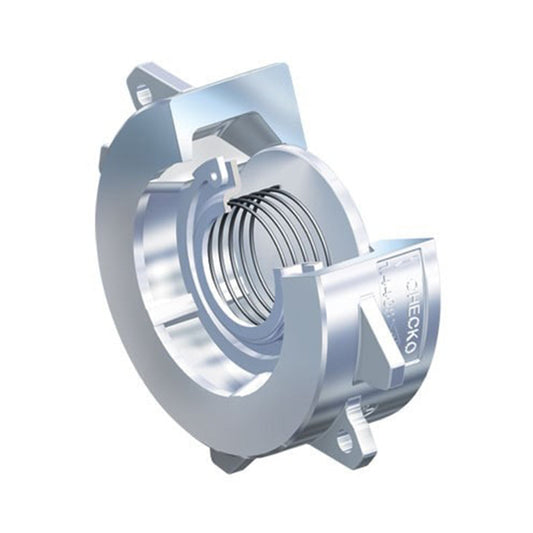

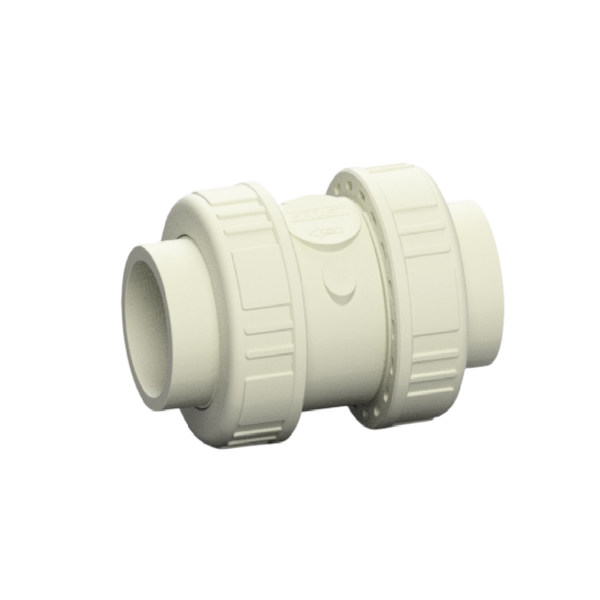

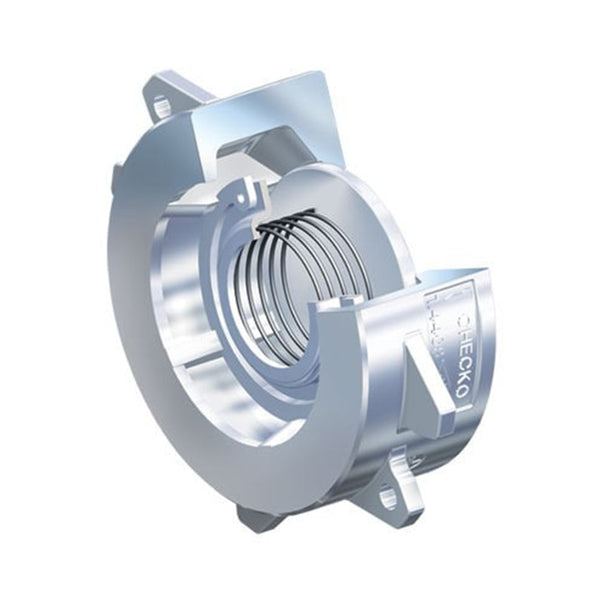

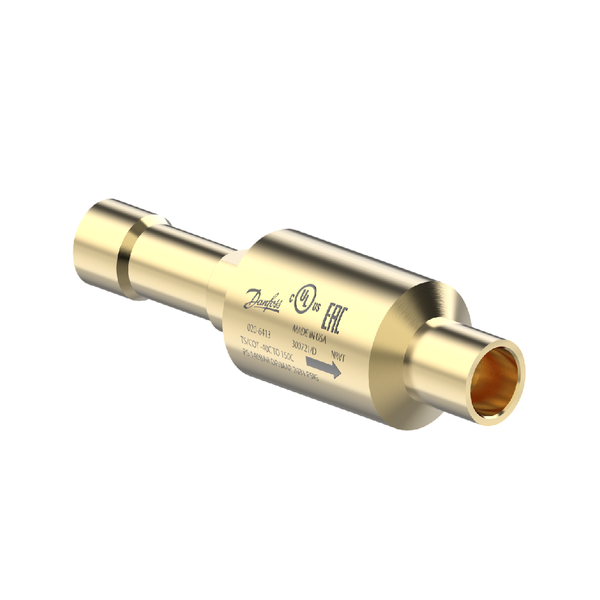

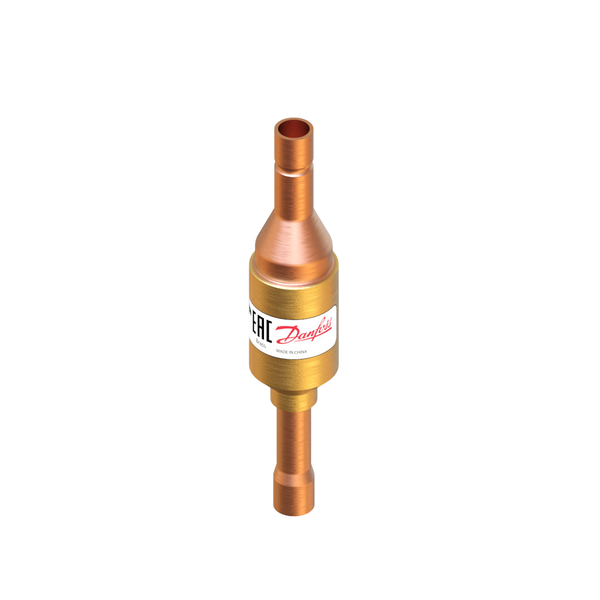

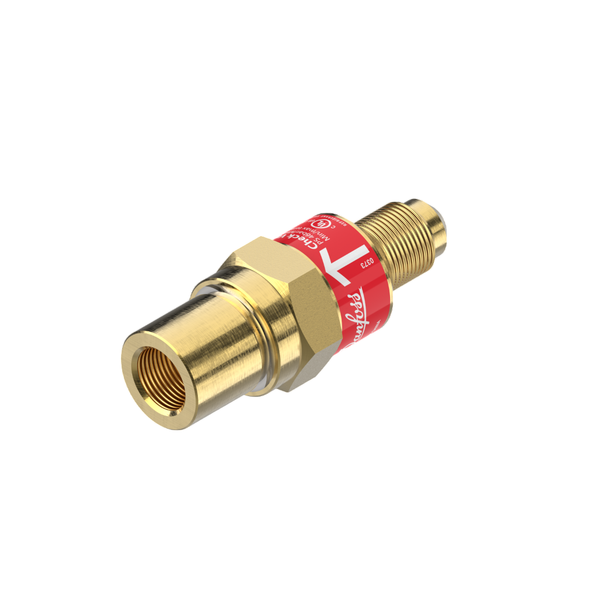

2) Spring Check Valve / In-line Check Valve (เช็ควาล์วแบบสปริง)

• ลักษณะการทำงาน: ใช้ขดลวดสปริงดันลิ้นวาล์วให้ปิดอยู่เสมอ แรงดันน้ำจะต้องเอาชนะค่าความแข็งของสปริงเพื่อให้วาล์วเปิด เมื่อแรงดันตก สปริงจะดีดวาล์วปิดทันที
• จุดเด่น: ปิดได้รวดเร็วมาก ช่วยลดปัญหา Water Hammer (ค้อนน้ำ) ได้ดีเยี่ยม และติดตั้งได้ทั้ง แนวนอน แนวตั้ง และแนวเอียง
• เหมาะสำหรับ: ระบบปั๊มน้ำที่มีการเปิด-ปิดบ่อยครั้ง หรือพื้นที่ติดตั้งที่มีข้อจำกัดเรื่องทิศทางของท่อ

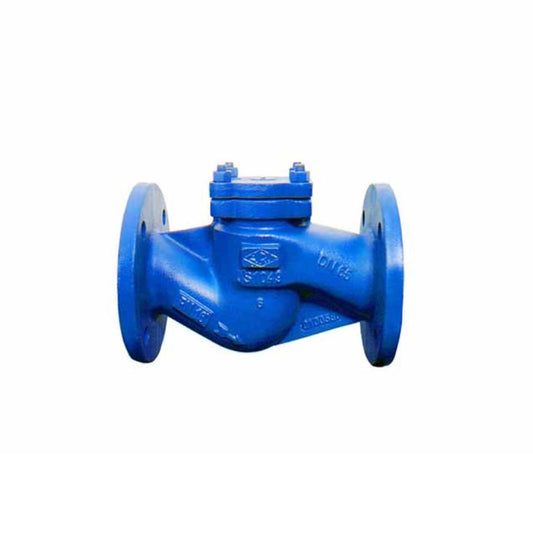

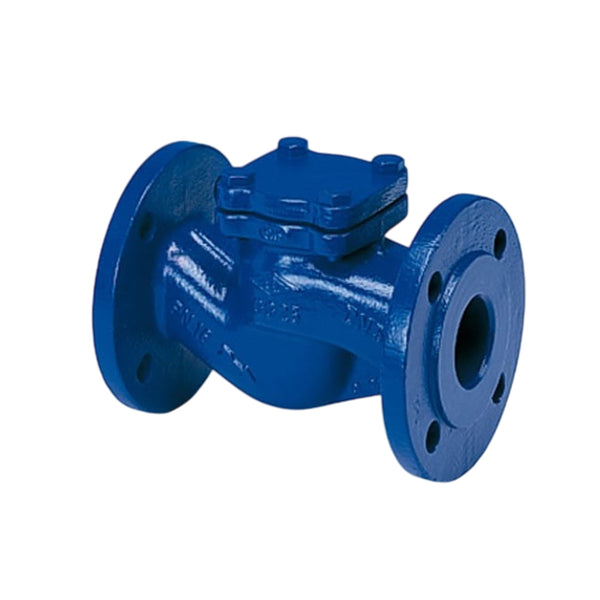

3) Lift Check Valve (เช็ควาล์วแบบยก)

• ลักษณะการทำงาน: โครงสร้างคล้ายโกลบวาล์ว (Globe Valve) ลิ้นวาล์วจะถูกยกขึ้นในแนวดิ่งตามแรงดันน้ำ และตกลงมาปิดตำแหน่งเดิมเมื่อแรงดันลดลง
• จุดเด่น: ปิดได้สนิทและทนทานต่อแรงดันสูงๆ ได้ดี
• เหมาะสำหรับ: ระบบท่อที่มีแรงดันสูง เช่น ระบบไอน้ำ (Steam) ก๊าซ หรือลม และส่วนใหญ่บังคับให้ติดตั้งใน แนวนอน เท่านั้น

4) Dual Plate Check Valve (เช็ควาล์วแบบปีกผีเสื้อ หรือ ลิ้นคู่)

• ลักษณะการทำงาน: ลิ้นวาล์วถูกแบ่งเป็น 2 แผ่นพับประกบกันตรงกลางคล้ายปีกผีเสื้อ เมื่อมีแรงดันน้ำ แผ่นลิ้นจะพับเปิดออก และมีสปริงช่วยดึงกลับเมื่อน้ำหยุดไหล
• จุดเด่น: น้ำหนักเบา ขนาดกะทัดรัด (Wafer Type) ประหยัดพื้นที่ในการติดตั้งระหว่างหน้าแปลน และลดแรงกระแทกได้ดี
• เหมาะสำหรับ: ท่อขนาดใหญ่ พื้นที่ติดตั้งแคบ และระบบน้ำเย็น/น้ำหล่อเย็นในโรงงานอุตสาหกรรม

สรุปตารางเปรียบเทียบ: เลือกเช็ควาล์วแบบไหนให้ตรงสเปค?

เจาะลึกความแตกต่าง: Swing Check Valve vs. Spring Check Valve เลือกแบบไหนดี?

แม้ว่าเช็ควาล์วทั้งสองประเภทจะมีหน้าที่หลักเหมือนกันคือ "ป้องกันการไหลย้อนกลับ" แต่ด้วยกลไกภายในที่ต่างกัน ทำให้คุณสมบัติในการรับแรงดันและการตอบสนองต่อหน้างานแตกต่างกันอย่างสิ้นเชิง การทำความเข้าใจจุดนี้จะช่วยให้เลือกสเปคได้ตรงกับระบบท่อและยืดอายุการใช้งานของปั๊มน้ำได้ดีที่สุด

1. กลไกการเปิด-ปิด (Operating Mechanism)

• Swing Check Valve (ทำงานด้วยแรงโน้มถ่วง) ภายในจะมีลิ้นวาล์ว (Disc) แขวนอยู่กับแกนพับด้านบน คล้ายหน้าต่างบานพับ เมื่อน้ำไหลมาลิ้นจะถูกดันให้แกว่งเปิดออก และเมื่อน้ำหยุดไหล ลิ้นจะตกลงมาปิดตามน้ำหนักของตัวมันเอง (Gravity) และปิดสนิทด้วยแรงดันน้ำที่พยายามไหลย้อนกลับ
• Spring Check Valve (ทำงานด้วยแรงสปริง) ภายในจะมีลิ้นวาล์วที่ถูกกดทับด้วยขดลวดสปริงอยู่ตรงกลางท่อ วาล์วจะเปิดได้ก็ต่อเมื่อแรงดันน้ำมีมากกว่าค่าความแข็งของสปริง (Cracking Pressure) และเมื่อแรงดันน้ำลดลง สปริงจะดีดลิ้นวาล์วกลับมาปิดล็อคทันทีโดยไม่ต้องรอให้น้ำไหลย้อนกลับมาดัน

2. การสูญเสียแรงดันในระบบ (Pressure Drop)

• Swing Check Valve มีข้อได้เปรียบสูงมากในเรื่องนี้ เพราะเมื่อวาล์วเปิดสุด ลิ้นจะถูกยกหลบขึ้นไปด้านบน ทำให้ช่องทางไหลของน้ำเปิดโล่งเกือบ 100% (Straight-through flow) แทบไม่สร้างแรงต้านทาน น้ำจึงไหลได้เต็มประสิทธิภาพ
• Spring Check Valve มีอัตราการสูญเสียแรงดัน (Pressure Drop) สูงกว่า เนื่องจากลิ้นวาล์วและแกนสปริงจะขวางอยู่ตรงกลางเส้นทางการไหลของน้ำเสมอ แม้จะเปิดสุดก็ตาม ทำให้ปั๊มอาจต้องออกแรงดันมากกว่าปกติเล็กน้อย

3. การรับมือกับปัญหาค้อนน้ำ (Water Hammer)

• Swing Check Valve ไม่เหมาะ กับระบบที่เสี่ยงต่อการเกิด Water Hammer (แรงกระแทกของน้ำอย่างรุนแรง) เพราะจังหวะการปิดต้องรอให้น้ำหยุดและไหลย้อนกลับมาชนลิ้นวาล์ว หากน้ำย้อนกลับมาด้วยความเร็วสูง ลิ้นวาล์วจะกระแทกปิดอย่างรุนแรง (Slamming) ส่งผลให้ท่อสั่นหรือข้อต่อแตกหักได้
• Spring Check Valve คือทางแก้ปัญหาที่ดีที่สุด (Silent Check Valve) เพราะสปริงจะผลักวาล์วให้ปิดล่วงหน้าทันทีที่แรงดันน้ำเริ่มลดลง (ปิดก่อนที่น้ำจะไหลย้อนกลับมา) ทำให้การปิดเป็นไปอย่างนุ่มนวล ลดแรงกระแทกและเสียงดังในระบบท่อได้อย่างสมบูรณ์แบบ

4. ข้อจำกัดด้านทิศทางการติดตั้ง (Installation Orientation)

• Swing Check Valve มีข้อจำกัดสูง บังคับให้ติดตั้งใน "แนวนอน" เป็นหลัก (หรือแนวตั้งในกรณีที่น้ำไหลดันขึ้นฟ้าเท่านั้น) ห้ามติดตั้งในท่อแนวตั้งที่น้ำไหลลงเด็ดขาด เพราะแรงโน้มถ่วงจะทำให้ลิ้นวาล์วเปิดค้างตลอดเวลา
• Spring Check Valve มีความยืดหยุ่นสูงมาก สามารถติดตั้งได้ "ทุกทิศทาง" ไม่ว่าจะเป็นแนวนอน แนวตั้ง (ทั้งน้ำขึ้นและน้ำลง) หรือแนวทะแยง เพราะวาล์วใช้แรงสปริงในการปิด ไม่ได้พึ่งพาแรงโน้มถ่วง

5. งานที่เหมาะสม (Best Application)

• ควรใช้ Swing Check Valve เมื่อ เป็นงานระบบท่อเมนขนาดใหญ่, ระบบน้ำเสียหรือน้ำที่มีตะกอน (เพราะไม่มีสปริงให้ตะกอนเข้าไปติด), และงานที่ต้องการรักษาระดับแรงดันน้ำให้ไหลลื่นที่สุด
• ควรใช้ Spring Check Valve เมื่อ ติดตั้งหลังปั๊มน้ำโดยตรงเพื่อป้องกันปั๊มพัง, ระบบที่มีการเปิด-ปิดปั๊มบ่อยครั้ง, พื้นที่ติดตั้งมีจำกัด, หรืองานที่ต้องการป้องกันเสียงกระแทกของท่อ (Water Hammer) อย่างเด็ดขาด
