Assist Trap vs. Pumping Trap แตกต่างกันอย่างไร? เลือกใช้อย่างไรให้ตอบโจทย์ระบบไอน้ำ
การนำน้ำคอนเดนเสท (Condensate) กลับมาใช้ใหม่ เป็นหนึ่งในวิธีที่ช่วยลดต้นทุนพลังงานในระบบไอน้ำได้อย่างมีประสิทธิภาพสูงสุด แต่เมื่อระบบเกิดสภาวะ "Stall" (แรงดันย้อนกลับสูงกว่าแรงดันในระบบ) สตีมแทรป (Steam Trap) ทั่วไปจะไม่สามารถดันน้ำออกได้ จึงต้องอาศัยอุปกรณ์เสริมอย่าง Assist Trap หรือ Pumping Trap อุปกรณ์ทั้งสองประเภทนี้มีจุดเด่นและรูปแบบการใช้งานที่ต่างกัน ดังนี้

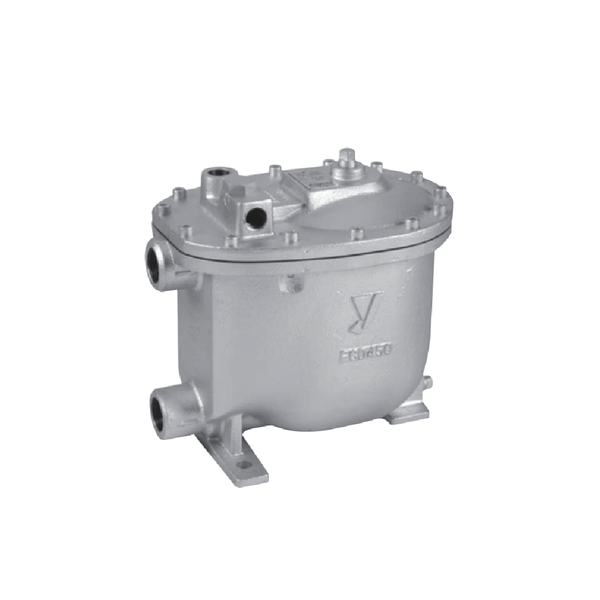

1. Assist Trap (แอสซิสต์แทรป)
Assist Trap คือ กับดักไอน้ำแบบลูกลอยที่ผสานการทำงานของการใช้แรงดันภายนอก (แรงดันไอน้ำหรือลมอัด) เข้ามาช่วย "ผลักดัน" คอนเดนเสทให้ออกจากระบบในกรณีที่แรงดันตก
- จุดเด่น: ทำหน้าที่เป็นทั้ง Steam Trap และ Pump ในตัวเดียวกัน ช่วยประหยัดพื้นที่
- การติดตั้ง: สามารถติดตั้งต่อตรงกับเครื่องแลกเปลี่ยนความร้อน (Heat Exchanger) ได้ทันที
- เหมาะสำหรับ: ระบบปิด (Closed System) และหน้างานที่มีพื้นที่จำกัด

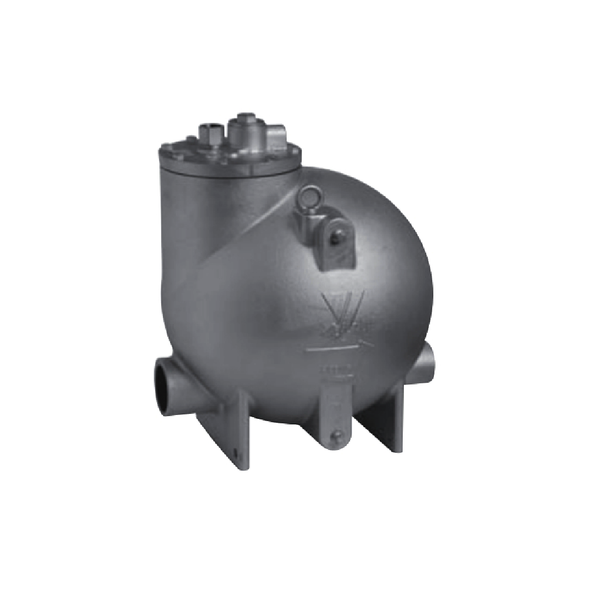

2. Pumping Trap (ปั๊มปิ้งแทรป)
Pumping Trap คือ ปั๊มแบบเชิงกล (Mechanical Pump) ที่ใช้แรงดันไอน้ำหรือลมอัดเป็นตัวขับเคลื่อนเพื่อบีบอัดและส่งคอนเดนเสทกลับคืนสู่ระบบ โดยอาศัยกลไกทางกลศาสตร์
- จุดเด่น: ไม่ต้องใช้ไฟฟ้า จึงหมดปัญหาเรื่องโพรงอากาศ (Cavitation) ที่มักทำให้ปั๊มไฟฟ้าเสียหาย รองรับปริมาณน้ำคอนเดนเสทได้สูง
- การติดตั้ง: ใช้ติดตั้งด้านหลังกับดักไอน้ำ (Steam Trap) ตัวเดิม หรือติดตั้งหลังถังพักน้ำ (Receiver)
- เหมาะสำหรับ: ระบบเปิด (Open System) ที่ต้องรวบรวมน้ำคอนเดนเสทจากหลายๆ จุด
ตารางเปรียบเทียบ: จุดเด่นและข้อแตกต่าง
| หัวข้อการพิจารณา | Assist Trap | Pumping Trap |
|---|---|---|
หน้าที่หลัก |
เป็น Steam Trap + ปั๊มผลักดันน้ำ (2 in 1) |
เป็น ปั๊มกล (Mechanical Pump) อย่างเดียว |
ตำแหน่งการติดตั้ง |
ต่อตรงกับอุปกรณ์แลกเปลี่ยนความร้อน |
ติดตั้งหลัง Steam Trap หรือถังพักรวบรวมน้ำ |
รูปแบบระบบที่รองรับ |
ระบบปิด (Closed System) |
ระบบเปิด (Open System) |
การใช้พลังงานไฟฟ้า |
ไม่ใช้ (ทำงานด้วยกลไกแรงดัน) |
ไม่ใช้ (ทำงานด้วยกลไกแรงดัน) |
จุดเด่นงานวางระบบ |
ประหยัดพื้นที่ท่อ ลดจำนวนวาล์ว |
ผลักดันน้ำได้ปริมาณมากและส่งได้ระยะไกล |
เจาะลึกหลักการทำงานของ Assist Trap: การเอาชนะแรงดันย้อนกลับ (Back Pressure) ในระบบท่อ
เมื่อเครื่องแลกเปลี่ยนความร้อน (Heat Exchanger) ทำงานภายใต้ภาระ (Load) ที่ลดลง วาล์วควบคุมจะหรี่การจ่ายไอน้ำเพื่อลดอุณหภูมิ ทำให้แรงดันภายในอุปกรณ์ลดต่ำลงตามไปด้วย หากแรงดันนี้ต่ำกว่า แรงดันย้อนกลับ (Back Pressure) จากท่อส่งน้ำทิ้ง น้ำคอนเดนเสทจะไม่สามารถระบายออกได้และเกิดสภาวะที่เรียกว่า "Stall" หรือน้ำขังในระบบ ซึ่งเป็นสาเหตุหลักที่ทำให้ประสิทธิภาพการทำความร้อนตกและเสี่ยงต่อการเกิด Water Hammer รุนแรง
กลไกของ Assist Trap: การเอาชนะ Back Pressure
Assist Trap ถูกออกแบบมาเพื่อแก้ปัญหา Stall โดยเฉพาะ ด้วยการผสานวาล์วกันกลับ (Check Valve) และกลไกรับแรงดันเสริมเข้าไว้ในตัวเดียวกัน ทำให้สามารถสลับโหมดทำงานระหว่าง "Steam Trap" และ "Pump" ได้แบบอัตโนมัติตามสภาวะแรงดัน
กลไกภายในทำงานเป็นวัฏจักรตามลำดับดังนี้
1. Normal Operation (โหมดกับดักไอน้ำ)
เมื่อแรงดันระบบ (P1) มากกว่า แรงดันย้อนกลับ (P2) น้ำคอนเดนเสทจะไหลเข้าสู่ตัว Assist Trap ตามปกติ ลูกลอย (Float) จะลอยตัวขึ้นตามระดับน้ำและเปิดวาล์วระบายหลัก แรงดันของระบบที่สูงกว่าจะทำหน้าที่ดันน้ำคอนเดนเสทออกไปสู่ท่อทิ้งได้เองตามธรรมชาติ เหมือนการทำงานของ Steam Trap แบบลูกลอยทั่วไป
2. Stall Condition (สภาวะน้ำขัง)
เมื่อแรงดันระบบ (P1) น้อยกว่า แรงดันย้อนกลับ (P2) เนื่องจากแรงดันต้านจากปลายทางสูงกว่า แรงดันในระบบจึงดันน้ำไม่ออก น้ำคอนเดนเสทจะเริ่มสะสมตัวสูงขึ้นภายในห้องเครื่อง (Chamber) ของอุปกรณ์ ในจังหวะนี้ Check Valve ขาออกจะปิดสนิทเพื่อป้องกันไม่ให้น้ำจากท่อทิ้งดันย้อนกลับเข้ามา
3. Assist Mode (โหมดอัดแรงดันช่วย)
ลูกลอยสั่งการเปิดวาล์วแรงดันเสริม เมื่อน้ำคอนเดนเสทสะสมจนลูกลอยยกตัวขึ้นถึงจุดสูงสุดที่ตั้งไว้ กลไกสแนป (Snap-action) จะสลับการทำงานทันที
- ปิด วาล์วระบายอากาศ (Exhaust Valve)
- เปิด วาล์วรับแรงดันเสริม (Motive Fluid Valve) เพื่อปล่อยไอน้ำแรงดันสูงหรือลมอัดเข้ามาในห้องเครื่อง
4. Discharge (การอัดฉีดน้ำออก)
แรงดันเสริมที่ไหลเข้ามาจะเข้าไปแทนที่พื้นที่ว่างด้านบนและสร้างแรงดันภายในห้องเครื่องให้สูงกว่า Back Pressure กลายเป็น "แรงปั๊ม" ที่กดทับและผลักดันน้ำคอนเดนเสทให้ทะลวงผ่าน Check Valve ขาออก กลับคืนสู่ระบบสายหลักได้อย่างรวดเร็ว
5. Reset & Exhaust (รีเซ็ตระบบ)
เมื่อน้ำถูกผลักออกไปจนระดับลดต่ำลง ลูกลอยจะตกลงสู่จุดต่ำสุด กลไกจะทำงานสลับอีกครั้งโดย ปิด วาล์วรับแรงดันเสริม และ เปิด วาล์วระบาย (Exhaust) เพื่อปล่อยแรงดันเสริมที่ตกค้างทิ้งไป ทำให้แรงดันในห้องเครื่องกลับมาเท่ากับแรงดันระบบ และพร้อมรับน้ำคอนเดนเสทรอบใหม่
Key Insight สำหรับงานออกแบบระบบ: ความฉลาดของ Assist Trap คือการ ดึงแรงดันเสริมมาใช้ (Motive Fluid) เฉพาะช่วงเวลาที่เกิด Back Pressure เท่านั้น หากระบบทำงานที่ Full Load และไม่มีปัญหา Stall อุปกรณ์ตัวนี้จะทำงานแบบ Steam Trap ปกติซึ่งไม่สิ้นเปลืองพลังงานขับเคลื่อนเลย ถือเป็นการผสานระบบที่ช่วยประหยัดพลังงานได้อย่างยอดเยี่ยม
กลไกการทำงาน 4 ขั้นตอนของ Pumping Trap: ขับเคลื่อนด้วยแรงดันไอน้ำหรือลม (Motive fluid) ได้อย่างไร?
ต่างจาก Assist Trap ที่ทำงานสลับเป็น Steam Trap ได้ Pumping Trap (ปั๊มปิ้งแทรป) ถูกออกแบบมาให้ทำหน้าที่เป็น "ปั๊ม" เพียงอย่างเดียว โดยใช้แรงดันจากไอน้ำ (Steam) หรือลมอัด (Compressed Air) เป็นตัวขับเคลื่อน (Motive Fluid) แทนการใช้มอเตอร์ไฟฟ้า เพื่อแก้ปัญหาปั๊มพังจากความร้อนและโพรงอากาศ (Cavitation) เมื่อต้องสูบน้ำอุณหภูมิสูง
กลไกภายในของ Pumping Trap เป็นระบบกลศาสตร์ล้วนๆ (Mechanical) อาศัยการขยับขึ้นลงของลูกลอย (Float) และสปริงดีดกลับ (Snap-action mechanism) ซึ่งทำงานวนลูปเป็น 4 ขั้นตอน ดังนี้
1. การรับน้ำเข้า (Filling)
วาล์วแรงดันปิด วาล์วระบายเปิด น้ำคอนเดนเสทจากถังพัก (Receiver) จะไหลเข้าสู่ตัว Pumping Trap ผ่าน Check Valve ขาเข้าด้วยแรงโน้มถ่วง ในขั้นตอนนี้ วาล์วระบายอากาศ (Exhaust Valve) จะเปิดอยู่ เพื่อให้ก๊าซหรืออากาศภายในตัวปั๊มถูกระบายออกไป ทำให้น้ำสามารถไหลเข้ามาแทนที่ได้สะดวก ในขณะที่ วาล์วรับแรงดัน (Motive Valve) ปิดสนิท ลูกลอยจะค่อยๆ ลอยตัวสูงขึ้นตามระดับน้ำ
2. สลับกลไกเตรียมอัดฉีด (Switching)
จุดทำงานของ Snap-action Spring เมื่อน้ำคอนเดนเสทไหลเข้ามาจนลูกลอยยกตัวขึ้นถึงจุดสูงสุด (Upper Trip Point) ก้านลูกลอยจะไปดันสปริงของกลไก Snap-action ให้ดีดตัวสลับข้างอย่างรวดเร็ว (เหมือนการกดสวิตช์ไฟ) กลไกนี้จะสั่งการให้ วาล์วระบายอากาศ (Exhaust Valve) ปิดลง และ เปิดวาล์วรับแรงดัน (Motive Valve) ทันที
3. การอัดฉีดน้ำออก (Pumping / Discharging)
Motive Fluid เข้าผลักดันน้ำ เมื่อ Motive Valve เปิด ไอน้ำแรงดันสูงหรือลมอัด (Motive Fluid) จะทะลักเข้าสู่ห้องปั๊ม แรงดันนี้จะกดทับลงบนผิวน้ำคอนเดนเสทโดยตรง ทำให้ Check Valve ขาเข้าถูกดันจนปิดสนิท (ป้องกันน้ำย้อนกลับ) และไปดัน Check Valve ขาออกให้เปิดออก น้ำคอนเดนเสทจึงถูกแรงดันนี้ "อัดฉีด" กลับเข้าสู่ระบบท่อส่งหรือหม้อไอน้ำ เอาชนะ Back Pressure ของระบบได้อย่างเด็ดขาด
4. ระบายแรงดันและรีเซ็ต (Exhaust & Reset)
ลูกลอยตก กลไกสลับกลับจุดเดิม เมื่อน้ำถูกดันออกไปจนระดับน้ำลดลงมาถึงจุดต่ำสุด (Lower Trip Point) น้ำหนักของลูกลอยจะดึงให้กลไก Snap-action ดีดตัวกลับสู่ตำแหน่งเริ่มต้น ซึ่งจะสั่งให้ วาล์วรับแรงดัน (Motive Valve) ปิดลง และ เปิดวาล์วระบายอากาศ (Exhaust Valve) อีกครั้ง เพื่อระบายไอน้ำหรือลมอัดที่ค้างอยู่ออกไป ทำให้แรงดันในปั๊มลดลงกลับสู่สภาวะปกติ และพร้อมรับน้ำคอนเดนเสทรอบใหม่ (กลับไปสู่ขั้นตอนที่ 1)
ข้อควรระวังในการติดตั้ง: การระบายแรงดันในขั้นตอนที่ 4 (Exhaust line) ท่อระบายจะต้องถูกต่อกลับไปยังถังพัก (Receiver) หรือต่อปล่อยทิ้งในจุดที่ปลอดภัย เพื่อไม่ให้แรงดันตกค้างไปขัดขวางการไหลเข้าของน้ำในรอบถัดไป
