รายละเอียด Yoshitake Expansion Joint 3นิ้ว EB-11
ข้อต่อขยาย EB-11 ของ Yoshitake เป็นข้อต่อท่อแบบยืดหยุ่นที่ออกแบบมาเพื่อรองรับการขยายตัวและหดตัวเนื่องจากความร้อนในระบบท่อมักใช้กับการใช้งานที่เกี่ยวข้องกับไอน้ำ น้ำน้ำมันและอากาศ
คุณสมบัติ
คุณสมบัติ
- วงแหวนควบคุม ถูกติดตั้งเพื่อเสริมความแข็งแรงต่อแรงดันภายในและปรับสมดุลการขยายตัวของลูกฟูก
- ไม่จำเป็นต้องปรับรัดหรือเปลี่ยนอะไหล่ เนื่องจากไม่มีการใช้ปะกอบ ทำให้บำรุงรักษาง่าย
- โครงสร้างเรียบง่าย เนื่องจากฟลแองจ์ ท่อสั้น และลูกฟูกเชื่อมต่อกันเป็นหนึ่งเดียว
- ท่อด้านนอก ถูกติดตั้งเพื่อป้องกันลูกฟูกจากความเสียหายจากแรงกระแทกภายนอก
- ท่อด้านในสแตนเลส ถูกติดตั้งเพื่อป้องกันการสูญเสียแรงดันของของไหล การสั่นสะเทือน แรงกระแทก และการกัดกร่อน
- ชิ้นส่วนที่สัมผัสกับของไหลทำจากสแตนเลส มีความต้านทานต่อการกัดกร่อนสูงและรับประกันความทนทานที่โดดเด่น
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| คุณสมบัติ | รายละเอียด |
| ของเหลวที่ใช้งานได้ | ไอน้ำ, อากาศ, น้ำร้อน-เย็น, น้ำมัน, ของเหลวอื่นๆ ที่ไม่เป็นอันตราย |
| ความดันสูงสุดที่ใช้งานได้ | 2.0 เมกะปาสคาล (MPa) |
| อุณหภูมิสูงสุดที่ใช้งานได้ | 220 องศาเซลเซียส |
| การขยายตัวตามแนวแกนสูงสุด | 35 มิลลิเมตร (ขยาย 10 มม. หดตัว 25 มม.) |
| ท่อภายนอก | เหล็กกล้าคาร์บอน |
| บอลลูนภายใน, ท่อภายใน | สแตนเลส (SUS316L) |
| การเชื่อมต่อ | ตามมาตรฐาน JIS 20K RF flanged |
| การทดสอบความดัน (ด้วยน้ำ) | 3.0 เมกะปาสคาล (MPa) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค

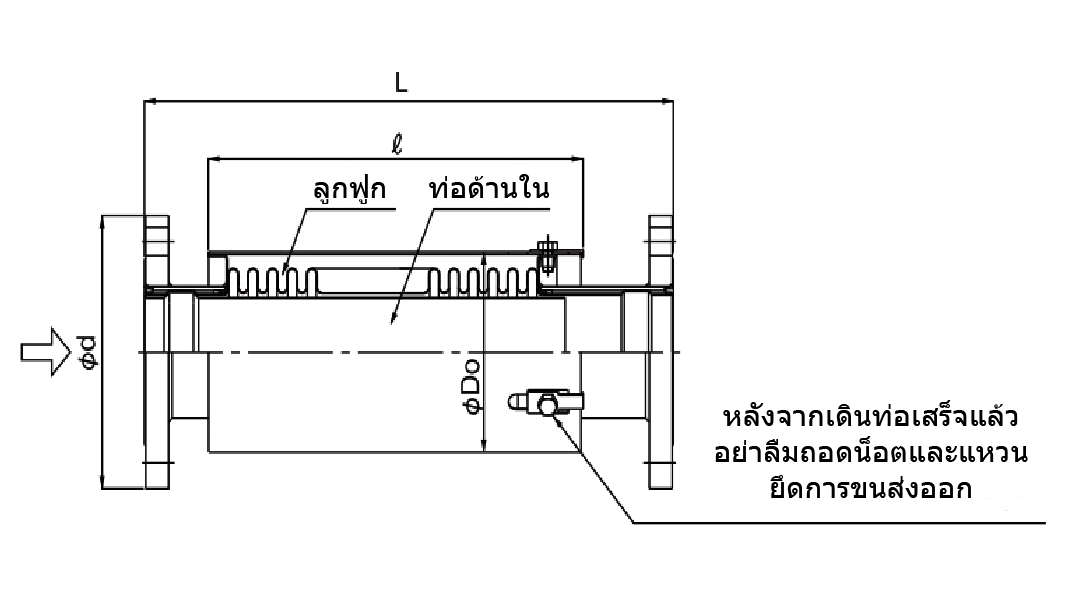

รูปภาพขนาด Yoshitake Expansion Joint 3นิ้ว EB-11
ตารางขนาด Yoshitake Expansion Joint 3นิ้ว EB-11
| Nominal size | 80A |
| L | 415 |
| Max. operating length | 425 |
| Min. operating length | 390 |
| Max. axial extension | 35 |
| Do | 135.7 |
| d | 200 |
| ℓ | 288 |
| Weight | 13.1 |
