Yoshitake Expansion Joint 10นิ้ว EB-2J

Name: Yoshitake Expansion Joint 10นิ้ว EB-2J
Brand: YOSHITAKE
SKU: 10นิ้ว EB-2J
Price: 105530.00 THB
Availability: InStock

YOSHITAKE

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

105,530.00 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด Yoshitake Expansion Joint 10นิ้ว EB-2J

ข้อต่อขยาย EB-2J ของ Yoshitake เป็นข้อต่อท่อแบบยืดหยุ่นที่ออกแบบมาเพื่อดูดซับการขยายตัวและการหดตัวเนื่องจากความร้อนในระบบท่อ ข้อต่อ ขยาย EB-2J ใช้กับงานที่เกี่ยวข้องกับไอน้ำ น้ำน้ำมันและอากาศเช่นเดียวกับข้อต่อขยาย EB-1J

เปรียบเทียบราคา Expansion Joint ตัวอื่นๆ

คุณสมบัติ

สอดคล้องกับมาตรฐานอุตสาหกรรมญี่ปุ่น JIS B 2352 (ข้อต่อขยายแบบลูกฟูก: การใช้งาน A)
ไม่จำเป็นต้องปรับรัดหรือเปลี่ยนใหม่เนื่องจากอายุการใช้งาน เนื่องจากไม่มีการใช้แพ็คกิ้ง ทำให้บำรุงรักษาง่าย
โครงสร้างง่าย เนื่องจากหน้าแปลน ท่อสั้น และลูกฟูกเชื่อมต่อกัน
ท่อด้านนอกติดตั้งเพื่อป้องกันลูกฟูกจากความเสียหายจากแรงกระแทกภายนอก
ท่อด้านในสเตนเลสสตีลติดตั้งเพื่อป้องกันการสูญเสียแรงดันของของไหล การสั่นสะเทือน แรงกระแทก การกัดกร่อน ฯลฯ
ส่วนที่สัมผัสกับของไหลทำจากสเตนเลสสตีล มีความต้านทานต่อการกัดกร่อนสูง และรับประกันความทนทานที่โดดเด่น
EB-1JL และ 2JL ใช้หน้าแปลนหลวมที่จุดต่อปลาย และสามารถดูดซับการกระจัดของด้านเส้นรอบวงของรูยึดสลักเกลียว

ข้อมูลเฉพาะ

คุณสมบัติ	รายละเอียด
การใช้งาน	ไอน้ำ, อากาศ, น้ำร้อน-เย็น, น้ำมัน, ของเหลวอื่นๆ ที่ไม่เป็นอันตราย
ความดันสูงสุด	1.0 เมกะปาสคาล
อุณหภูมิสูงสุด	220 องศาเซลเซียส
การยืดตัวตามแนวแกนสูงสุด	70 มิลลิเมตร (ยืดออก 20 มิลลิเมตร หดตัว 50 มิลลิเมตร)
ท่อด้านนอก	เหล็กกล้าคาร์บอน
ลูกฟูก, ท่อด้านใน	สแตนเลส (SUS316L)
การเชื่อมต่อ	ฟลแองจ์มาตรฐาน JIS 10K แบบหน้าแปลน
การทดสอบแรงดัน (แรงดันน้ำ)	1.5 เมกะปาสคาล

ข้อมูลทางเทคนิค

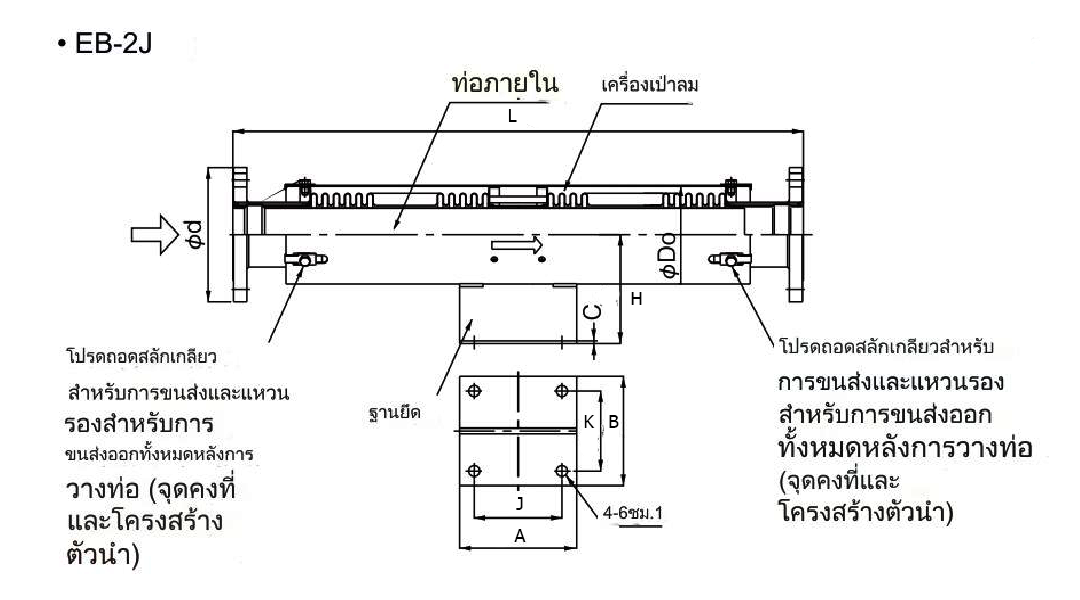

รูปภาพขนาด Yoshitake Expansion Joint 10นิ้ว EB-2J

ตารางขนาด Yoshitake Expansion Joint 10นิ้ว EB-2J

Nominal size	250A
L	980
Max. operating length	1000
Min. operating length	930
Max. axial extension	70
Do	332.6
d	400
H	300
J	180
K	280
A	255
B	375
C	4.5
h12	27
Bolt size	M24
Weight	83
