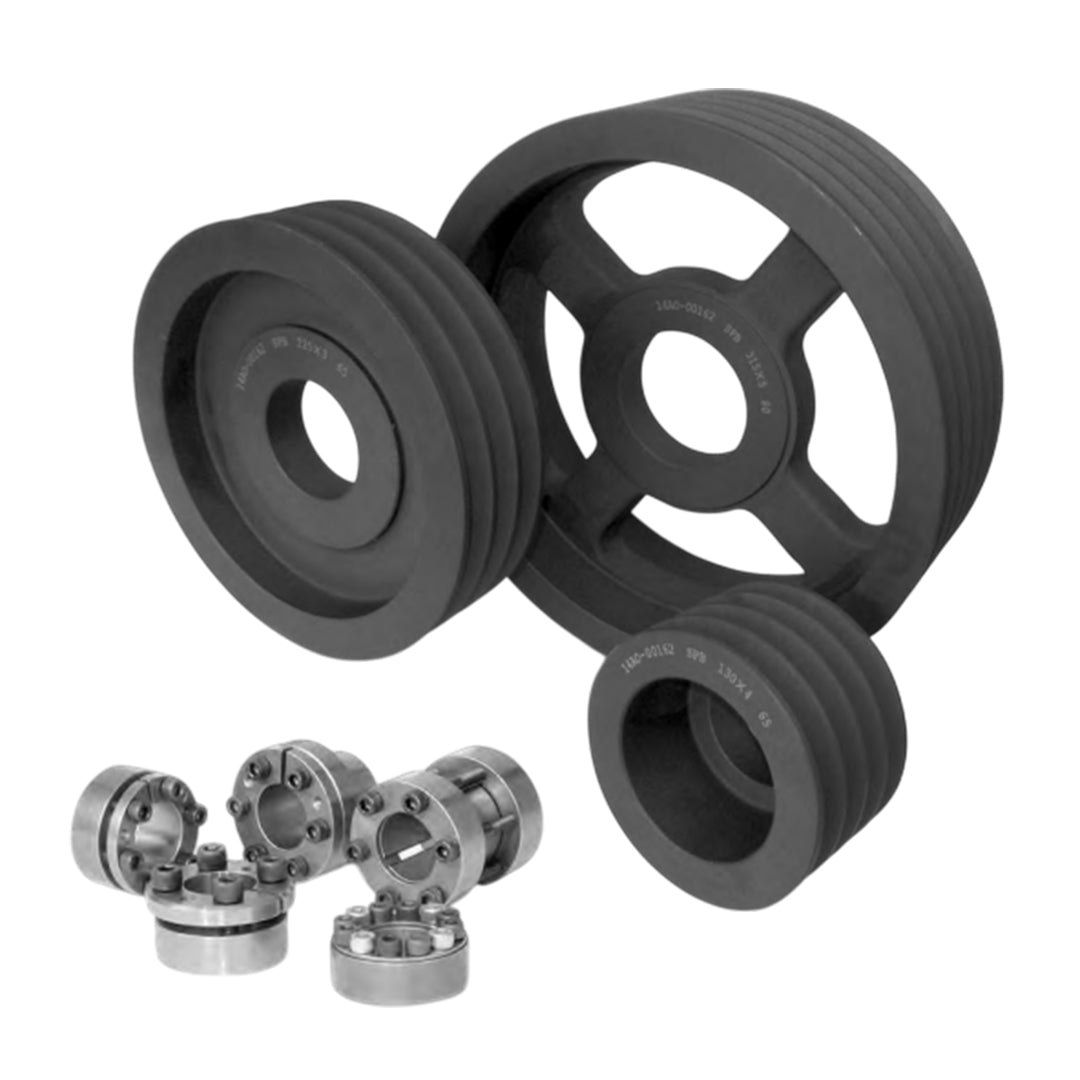

V pulley มูเล่ MEGADYNE V-belt pulleys for locking devices code CK03151

มูเล่ย์ (Pulley) หรือ พูลเล่ย์ สายพานวีของ Megadyne ได้รับการผลิตอย่างพิถีพิถันตามมาตรฐานสากล ISO 4183 และ DIN 2211-3 โดยใช้วัสดุเหล็กหล่อเกรด EN-GJL-200 ที่แข็งแรง ทนทาน และผ่านการทำผิวด้วยกระบวนการฟอสเฟตเพื่อเพิ่มความต้านทานการกัดกร่อนและการสึกหรอ มูเล่ย์ (Pulley) หรือ พูลเล่ย์ ทุกชิ้นผ่านการปรับสมดุลแบบสถิต เพื่อให้การทำงานราบรื่น ลดการสั่นสะเทือน และสามารถรองรับการทำงานที่ความเร็วรอบนอกสูงสุดถึง 35 เมตรต่อวินาที ทำให้มั่นใจได้ถึงประสิทธิภาพและความน่าเชื่อถือในการใช้งานในระบบส่งกำลังทางอุตสาหกรรมที่หลากหลาย

คุณสมบัติ

• คุณภาพตามมาตรฐานสากล: ผลิตตามข้อกำหนดและมาตรฐานสากลที่เข้มงวด เช่น ISO 4183 และ DIN 2211-3 เพื่อให้มั่นใจในความถูกต้องของขนาด ความทนทาน และความเข้ากันได้กับสายพานและระบบอื่นๆ
• วัสดุคุณภาพสูง: เลือกใช้วัสดุเหล็กหล่อเกรด EN-GJL-200 (เทียบเท่า GG25) ตามมาตรฐาน UNI EN 1561 ซึ่งให้คุณสมบัติทางกลที่ดีเยี่ยม ทั้งความแข็งแรง ทนทานต่อการสึกหรอ และความสามารถในการดูดซับแรงสั่นสะเทือน
• การปรับสมดุลที่แม่นยำ: ผ่านกระบวนการปรับสมดุลแบบสถิติ (Statically Balanced) เพื่อลดการสั่นสะเทือน (Vibration) และเสียงรบกวนในระหว่างการทำงาน ช่วยยืดอายุการใช้งานของรอก สายพาน และชิ้นส่วนอื่นๆ ของเครื่องจักร
• การเคลือบผิวเพื่อการปกป้อง: หลังจากการแปรรูปทางกล จะมีการทำผิวด้วยกระบวนการฟอสเฟต (Phosphating) เพื่อสร้างชั้นป้องกันบนพื้นผิวโลหะ ช่วยเพิ่มความต้านทานการกัดกร่อน (Corrosion Resistance) และลดการสึกหรอ
• ความทนทานต่อการใช้งานหนัก: โครงสร้างและวัสดุที่เลือกใช้ช่วยให้รอกสามารถทนทานต่อแรงบิดสูงและสภาวะการทำงานที่ต้องการความน่าเชื่อถือ
• ความเข้ากันได้หลากหลาย: ออกแบบมาให้รองรับสายพานร่องวีประเภทต่างๆ และมีรูปแบบรูเพลาที่หลากหลาย เช่น Pilot Bore, Taper Bore, QD Bush Bores และ Mi-Lock (Bi-Lock) เพื่อความยืดหยุ่นในการติดตั้ง

ข้อมูลจำเพาะ

• มาตรฐานที่อ้างอิง: ISO 4183 และ DIN 2211-3
• วัสดุ: เหล็กหล่อ EN-GJL-200 (ตามมาตรฐาน UNI EN 1561)
• การปรับสมดุล: แบบสถิต (Statically Balanced)
• การทำผิว: ฟอสเฟต (Phosphating)
• ความเร็วรอบนอกสูงสุดที่แนะนำ: 35 เมตร/วินาที (m/s)
• ประเภทรูเพลาที่มีจำหน่าย: Pilot Bore (รูนำศูนย์) Taper Bore (สำหรับปลอกเรียว Taper Bush) QD Bush Bores (สำหรับปลอก QD) Mi-Lock (Bi-Lock) Pulleys

ข้อมูลทางเทคนิค

Cod. Interno / Internal code Code Interne / Internal code Codice Interno	Dp	De	Gole / Grooves Rillen / Gorges Canales	Forma / Form Forme / Forme Forma	** ØdH8			F	H	ØS	M	Ø Db	N
					Ø 55	Ø 65	Ø 80
CK02501**	250	259,6	1	3		65	80	34	25	120	4,5	193	18
CK02502**			2	3		65	80	59,5	27	120	8,5	193	18
CK02503**			3	3		65	80	85	27	120	13	193	25
CK02504**			4	3		65	80	111	27	130	16,5	193	25
CK02505**			5	3		65	80	136	27	130	54,5	193	25
CK02801**	280	289,6	1	3		65	80	34	25	120	4,5	223	18
CK02802**			2	3		65	80	59,5	27	120	16,5	223	25
CK02803**			3	3		65	80	85	27	130	29	223	25
CK02804**			4	3		65	80	111	27	130	42	223	25
CK02805**			5	3		65	80	136	27	130	54,5	223	25
CK03001	300	309,6	1	3		65	80	34	25	120	5,5	243	20
CK03002**			2	3		65	80	59,5	27	120	16,5	243	20
CK03003**			3	3		65	80	85	27	120	29	243	20
CK03004**			4	3		65	80	111	27	130	42	243	25
CK03005**			5	3		65	80	136	27	130	54,5	243	25
CK03151**	315	324,6	1	4		65	80	34	25	130	5,5	258	20
CK03152**			2	4		65	80	59,5	27	130	16,5	258	20
CK03153**			3	4		65	80	85	27	130	29	258	25
CK03154**			4	4		65	80	111	27	130	42	258	25
CK03155**			5	4		65	80	136	27	130	54,5	258	25
CK03551**	355	364,6	1	4		65	80	34	25	130	5,5	298	25
CK03552**			2	4		65	80	59,5	27	130	16,5	298	25
CK03553**			3	4		65	80	85	27	130	29	298	25
CK03554**			4	4		65	80	111	27	130	42	298	25
CK03555**			5	4		65	80	136	27	130	54,5	298	25
CK03801**	380	389,6	1	4		65	80	34	25	130	5,5	323	25
CK03802**			2	4		65	80	59,5	27	130	16,5	323	25
CK03803**			3	4		65	80	85	27	130	29	323	25
CK03804**			4	4		65	80	111	27	130	42	323	25
CK03805**			5	4		65	80	136	27	130	54,5	323	25
CK04001**	400	409,6	1	4		65	80	34	25	130	5,5	343	25
CK04002**			2	4		65	80	59,5	27	130	16,5	343	25
CK04003**			3	4		65	80	85	27	130	29	343	25
CK04004**			4	4		65	80	111	27	130	42	343	25
CK04005**			5	4		65	80	136	27	130	54,5	343	25
CK04251**	425	434,6	1	4		65	80	34	25	130	5,5	368	25
CK04252**			2	4		65	80	59,5	27	130	16,5	368	25
CK04253**			3	4		65	80	85	27	130	29	368	25
CK04254**			4	4		65	80	111	27	130	42	368	25
CK04255**			5	4		65	80	136	27	130	54,5	368	25
CK04501**	450	459,6	1	4		65	80	34	25	130	5,5	393	25
CK04502**			2	4		65	80	59,5	27	130	16,5	393	25
CK04503**			3	4		65	80	85	27	130	29	393	25
CK04504**			4	4		65	80	111	27	130	42	393	25
CK04505**			5	4		65	80	136	27	130	54,5	393	25
CK05001**	500	509,6	1	4		65	80	34	25	130	5,5	443	25
CK05002**			2	4		65	80	59,5	27	130	16,5	443	25
CK05003**			3	4		65	80	85	27	130	29	443	25
CK05004**			4	4		65	80	111	27	130	42	443	25
CK05005**			5	4		65	80	136	27	130	54,5	443	25
