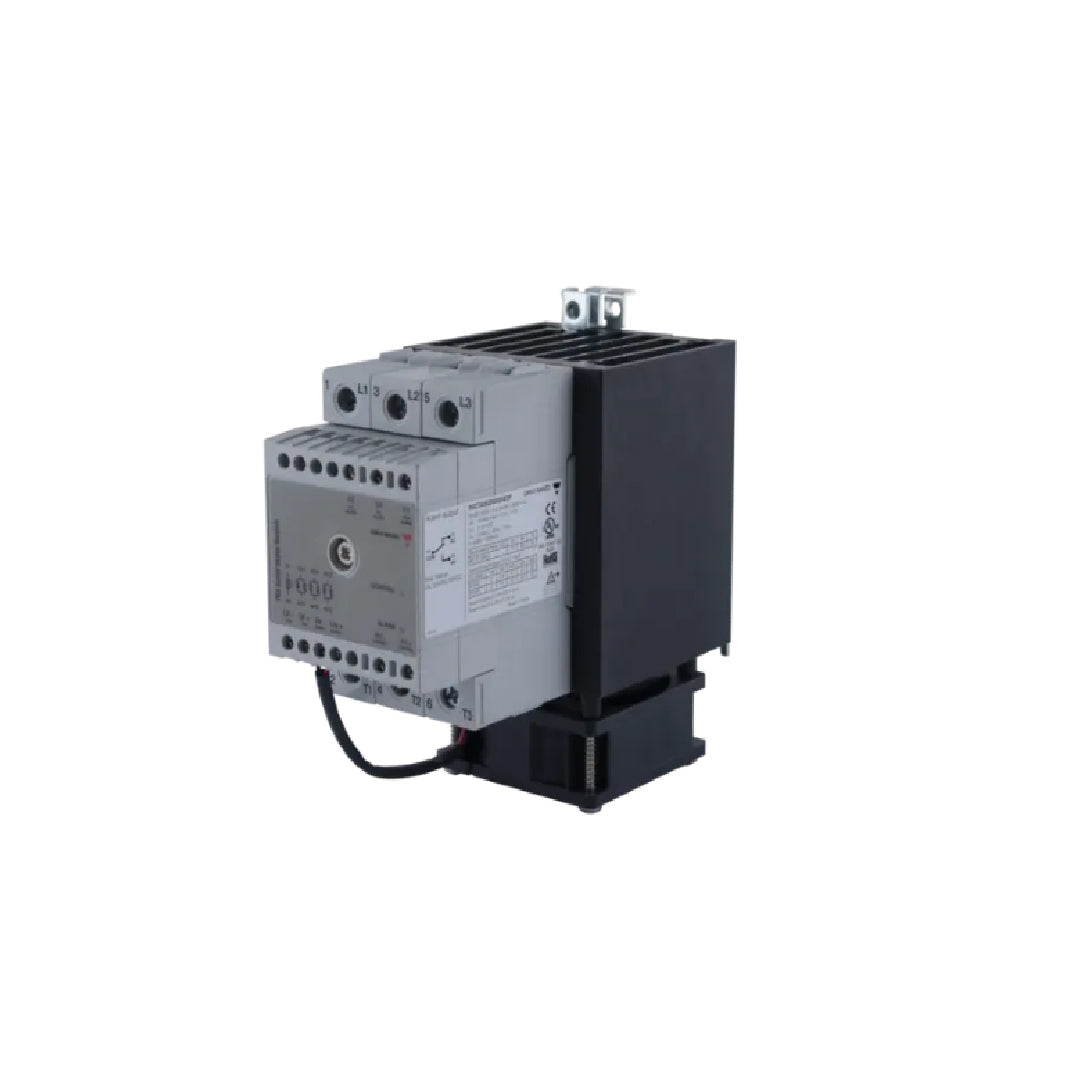

Solid State Relay carlo gavazzi RGC3P60I65EDFP

Solid State Relay carlo gavazzi RGC3P60I65EDFP โซลิดสเตตรีเลย์แบบ Proportional 3 เฟสระดับไฮเอนด์จาก Carlo Gavazzi รองรับแรงดัน 600VAC และกระแส 65A ต่อเฟส ควบคุมการจ่ายพลังงานแบบละเอียดด้วยสัญญาณกระแส 4-20mA มาพร้อมพัดลมระบายความร้อนและระบบป้องกันความร้อนเกินพิกัดในตัว ช่วยให้การควบคุมอุณหภูมิในระบบ 3 เฟสมีความนิ่งและแม่นยำสูงสุดโดยไม่สร้างสัญญาณรบกวนทางไฟฟ้าเกินมาตรฐาน การออกแบบที่รวมชุดควบคุมฮีตซิงก์และระบบป้องกันไว้ในยูนิตเดียวช่วยลดพื้นที่การติดตั้งและเพิ่มความปลอดภัยให้กับระบบไฟฟ้าโรงงานได้อย่างสมบูรณ์แบบ

คุณสมบัติ

• โซลิดสเตตคอนแทคเตอร์ 3 โพล พิกัดกระแสสูง 65 AAC ต่อเฟส มาพร้อมพัดลมระบายความร้อนที่ใช้ไฟเลี้ยงกระแสสลับ (AC Fan)
• รองรับแรงดันโหลด 3 เฟสในช่วง 42 ถึง 660 VAC และรับแรงดันควบคุมอินพุตแบบ AC/DC เพื่อความยืดหยุ่นในการออกแบบวงจร
• ขั้วต่อสายไฟทั้งหมดเป็นแบบ Box Clamp (GGE) จัดเรียงขั้วแบบคอนแทคเตอร์ ช่วยให้เดินสายไฟเข้าด้านบนและออกด้านล่างได้สะดวก
• สวิตชิ่งด้วยโหมด Zero-Cross ลดการรบกวนทางแม่เหล็กไฟฟ้า เหมาะกับโหลดความต้านทานและระบบทำความร้อนขนาดใหญ่
• มีระบบตัดการทำงานเมื่ออุณหภูมิฮีตซิงก์สูงเกินกำหนด (Over-Temperature Protection) เพื่อป้องกันความเสียหายต่อตัวชิปSCR

ข้อมูลจำเพาะ

• โหมดการควบคุมกำลังไฟ: โซลิดสเตตคอนโทรลเลอร์ 3 เฟส (3-Pole Proportional Switching) ปรับเลือกโหมด Phase Angle หรือ Distributed Full Cycle ได้
• พิกัดกระแสและแรงดันใช้งาน: รองรับกระแสโหลดสูงสุด 65 AAC ต่อเฟส ที่แรงดันไฟฟ้ากระแสสลับสูงสุด 600/660 VAC
• สัญญาณอินพุตและไฟเลี้ยง: รับสัญญาณกระแสแอนะล็อก 0-20 mA หรือ 4-20 mA (รหัส I) พร้อมไฟเลี้ยงวงจรและพัดลม 24 VDC (รหัส DF)
• ระบบระบายความร้อน: ติดตั้งฮีตซิงก์ขนาดใหญ่พร้อมพัดลมระบายความร้อนในตัว ช่วยรักษาเสถียรภาพการทำงานภายใต้โหลดต่อเนื่อง
• การใช้งานเฉพาะทาง: เหมาะสำหรับงานควบคุมอุณหภูมิความแม่นยำสูงในเครื่องฉีดพลาสติก เตาอบอุตสาหกรรม และระบบทำความร้อน 3 เฟส

โหมดการสลับเอาต์พุต	Proportional
จำนวน poles	3
กระแสไฟฟ้าที่กำหนด AC-51	66 A
แรงดันไฟฟ้าในการทำงาน	180 V... 660 V
Analogue control signal	0-20mA,4-20mA,12-20mA
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• หลักการควบคุมกำลังไฟฟ้า: โซลิดสเตตคอนแทคเตอร์ 3 โพล แบบควบคุมตามสัดส่วน (3-Phase Proportional Control - Phase Angle / Full Cycle / Soft Start) พร้อมระบบป้องกันความร้อนเกิน (P)
• พิกัดแรงดันใช้งานด้านโหลด (Ue): รองรับแรงดันไฟฟ้า 3 เฟส 180 ถึง 660 VAC และทนแรงดันยอดคลื่นสูงสุด (Peak Blocking Voltage) ได้ 1200 Vp
• พิกัดกระแสเอาต์พุต (Ie): รองรับกระแสโหลดสูงสุด 65 AAC ต่อโพล (AC-51)ระบายความร้อนด้วยฮีตซิงก์พร้อมพัดลมในตัว (F) เพื่อรักษาเสถียรภาพที่พิกัดกระแสเต็ม
• สัญญาณควบคุมและไฟเลี้ยงเสริม: รับสัญญาณอนาล็อกแบบกระแส (รหัส I: 0-20 mA / 4-20 mA / 12-20 mA) และใช้ไฟเลี้ยงวงจรพร้อมพัดลม (Us) ที่ 24 VDC/VAC (รหัส D)
• การจัดวางโครงสร้าง: รูปแบบการเข้าสายแบบ Contactor (E-Layout) พร้อมไฟ LED แสดงสถานะโหลด แหล่งจ่ายไฟ และการแจ้งเตือนอุณหภูมิเกินพิกัด

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC3P60I65EDFP Data Sheet
