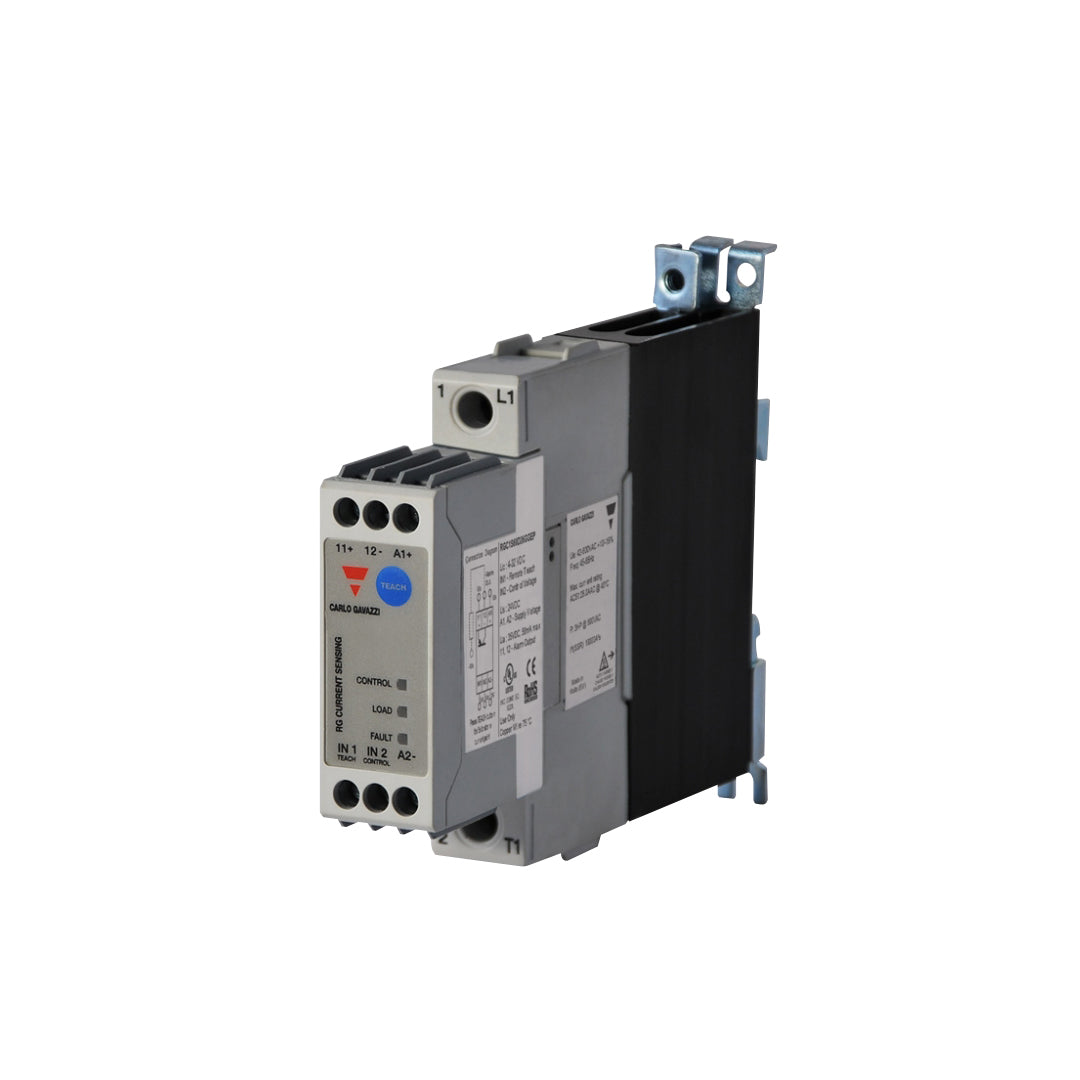

Solid State Relay carlo gavazzi RGC1S60D25GKEP

Solid State Relay carlo gavazzi RGC1S60D25GKEP คอนแทคเตอร์โซลิดสเตตระบบมอนิเตอร์โหลดในตัวจากแบรนด์ Carlo Gavazzi รองรับแรงดันใช้งาน 42-660 VAC และพิกัดกระแส 25 AAC (1,800 A²s) ด้วยสัญญาณควบคุม 4-32 VDC มีฟังก์ชัน TEACH สำหรับตั้งค่ากระแสอ้างอิงทั้งแบบกดปุ่มที่ตัวเครื่องและสั่งการจากระยะไกล (Remote Setpoint) พร้อมระบบป้องกันความร้อนเกินพิกัดและไฟ LED แสดงสถานะ 3 สี ช่วยให้การตรวจสอบสภาพขดลวดฮีตเตอร์ในเครื่องฉีดพลาสติกและเครื่องบรรจุภัณฑ์ทำได้อย่างแม่นยำ

คุณสมบัติ

• รองรับแรงดันไฟฟ้าด้านโหลดสูงสุด 600 VAC พร้อมกระแสพิกัด 40 แอมป์
• พิกัดกระแสสูงในรูปแบบการสลับวงจรแบบทันที
• ระบบระบายความร้อนดีเยี่ยมผ่านครีบอะลูมิเนียมภายในตัว
• ขั้วต่อสายไฟกำลังรองรับกระแสสูงได้อย่างปลอดภัยไร้กังวล
• เหมาะสำหรับงานควบคุมระบบขับเคลื่อนและมอเตอร์อุตสาหกรรม

ข้อมูลจำเพาะ

• การตรวจสอบสถานะโหลดอัตโนมัติ: โซลิดสเตตคอนแทคเตอร์แบบ Zero-Cross รุ่น RGC1S60D25GKEP ตรวจจับภาวะโหลดขาด ไฟเมนขาด และ SSR ลัดวงจร พร้อมระบบป้องกันอุณหภูมิเกิน (รหัส P)
• พิกัดทางไฟฟ้าด้านเอาต์พุต: รองรับกระแสใช้งาน 25 AAC ที่ 40°C (27 AAC ที่ 25°C) ที่ระดับแรงดันสวิตชิ่ง 42-600 VAC ความถี่ 45-65 Hz
• ค่าพิกัดการทนกระแสกระชาก: มีค่า I²t สำหรับการเลือกฟิวส์ที่ 1,800 A²s ทนกระแส Surge พีคได้ 600 Ap (t=10 ms) และติดตั้ง Integrated Varistor ในตัว
• ระบบอินพุตควบคุม: ใช้แรงดันควบคุม 4 ถึง 32 VDC โดยมีขั้วควบคุมแบบ Double Box Clamp ช่วยให้พ่วงสายสัญญาณ (Looping) ได้อย่างปลอดภัย
• รูปแบบขั้วพาวเวอร์และขนาด: จัดวางขั้วต่อแบบ E-Layout ขั้วกำลังไฟฟ้าแบบสกรู (รหัส K) ตัวเรือนฮีตซิงก์กว้าง 22.5 มม. มาตรฐาน IP20

โหมดการสลับเอาต์พุต
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	25 A
แรงดันไฟฟ้าในการทำงาน	42 V....660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	4V...32 V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp

ข้อมูลทางเทคนิค

• คอนแทคเตอร์โซลิดสเตตพร้อมระบบตรวจวัดกระแสโหลด รุ่น RGC1S60D25GKEP สวิตชิ่งที่จุดตัดศูนย์ (Zero-Cross)
• ทำงานในย่านแรงดันไฟฟ้า 42-660 VAC (พิกัดแรงดันบล็อก 1200 Vp) จ่ายกระแสโหลดได้ 25 AAC ที่อุณหภูมิ 40°C (27 AAC ที่ 25°C)
• มีค่าทนกระแสฟิวส์ I²t อยู่ที่ 1,800 A²s (ทนกระแสพีค 600 Ap ที่ 10 ms) พร้อมวาริสเตอร์ป้องกันแรงดันเกินในตัว
• รับแรงดันควบคุม 4-32 VDC สามารถตั้งค่ากระแสอ้างอิง (Setpoint) ได้ทั้งแบบ Local และ Remote เพื่อตรวจจับฮีตเตอร์เสื่อมสภาพ
• การจัดวางขั้วสายแบบ E-layout ขั้วสายกำลังแบบสกรู (GK) มาพร้อมระบบป้องกันความร้อนเกิน (Over-Temperature Protection)

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1S60D25GKEP Data Sheet
