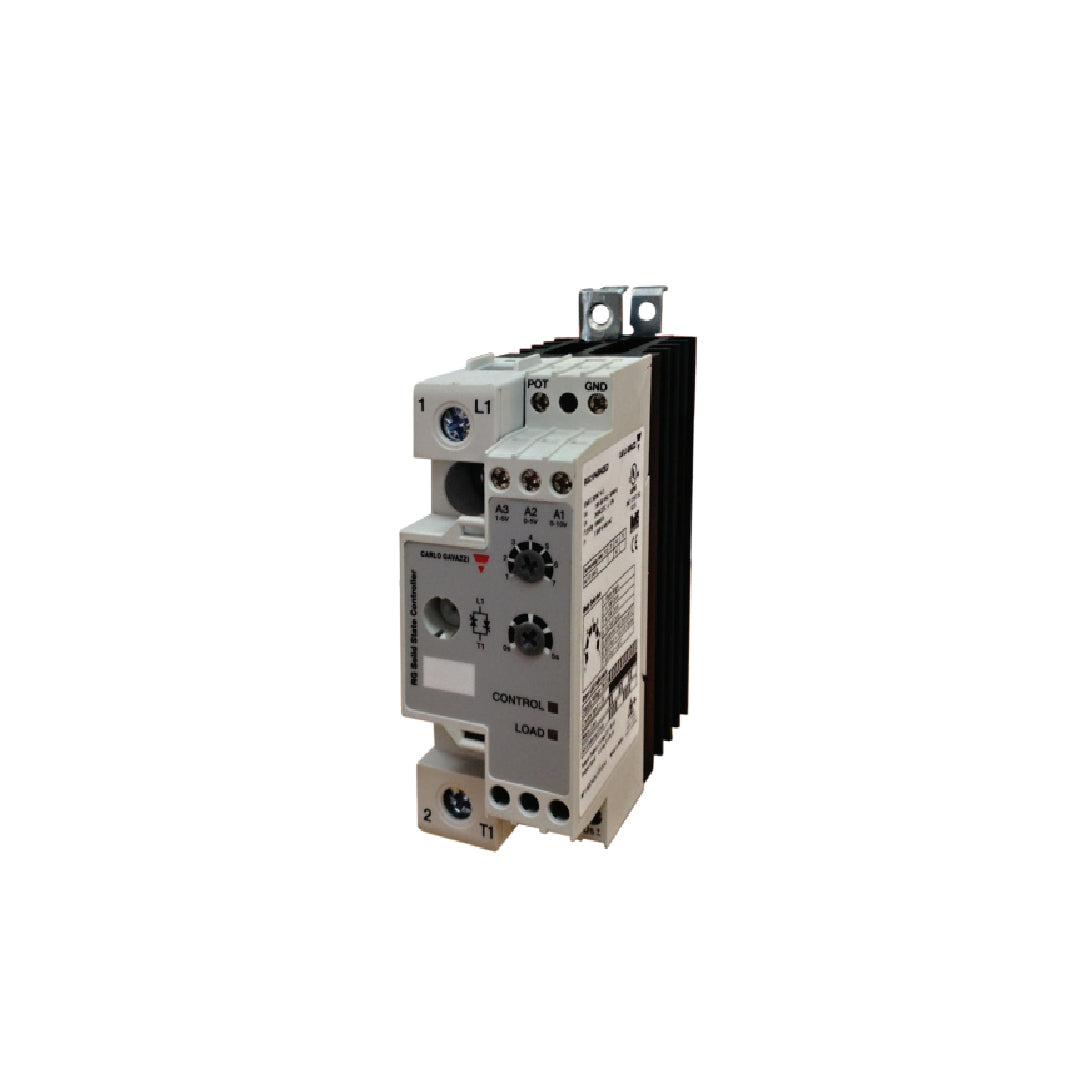

Solid State Relay carlo gavazzi RGC1P23V42ED

Solid State Relay carlo gavazzi RGC1P23V42ED อุปกรณ์สวิตชิ่งกึ่งตัวนำแบบ Proportional ชนิด 1 เฟสจาก Carlo Gavazzi ที่ออกแบบมาเพื่อการควบคุมกำลังไฟฟ้าอย่างละเอียดด้วยสัญญาณแรงดันอนาล็อก (Voltage Control) รองรับระบบแรงดัน 230VAC และกระแสใช้งานสูงสุด 42A ช่วยให้การปรับเพิ่มลดพลังงานความร้อนเป็นไปอย่างต่อเนื่องไร้รอยต่อ ตัวเครื่องมาพร้อมฮีตซิงก์ที่ออกแบบมาเฉพาะตัวและขั้วต่อแบบ Contactor ที่คุ้นเคย ช่วยยกระดับคุณภาพการควบคุมอุณหภูมิในงานบรรจุภัณฑ์และงานแปรรูปอาหาร พร้อมยืดอายุของฮีตเตอร์ด้วยการลดความเครียดทางความร้อน

คุณสมบัติ

• โซลิดสเตตคอนแทคเตอร์ชนิดควบคุมตามสัดส่วน (Proportional) 1 เฟส รองรับกระแสใช้งานสูงสุด 43 AAC (รหัสพิกัด 42)
• รับสัญญาณอนาล็อกมาตรฐาน 4-20 mADC แบบ Loop Powered โดยไม่จำเป็นต้องต่อแหล่งจ่ายไฟเลี้ยงภายนอกเพิ่มเติม
• ออกแบบมาสำหรับระบบไฟฟ้าแรงดัน 85 ถึง 265 VAC (พิกัดแรงดันบล็อก 800 Vp) ความถี่ใช้งาน 45 ถึง 65 Hz
• ไฟ LED สีเขียวด้านหน้าจะปรับความสว่างตามระดับกระแสอินพุตที่มากกว่า 4 mA และกะพริบเตือนเมื่อสัญญาณต่ำกว่าเกณฑ์
• โครงสร้างขั้วต่อแบบ E-Layout พร้อมขั้วต่อสายกำลังที่รองรับสายไฟขนาดใหญ่และติดตั้งวาริสเตอร์ป้องกันเอาต์พุตในตัว

ข้อมูลจำเพาะ

• ประเภทการควบคุมเอาต์พุต: คอนโทรลเลอร์โซลิดสเตต 1 เฟส แบบแปรผันกำลังไฟตามแรงดันแอนะล็อกพร้อมฮีตซิงก์ระบายความร้อนในตัว
• พิกัดทางไฟฟ้าด้านโหลด: จ่ายกระแสโหลดสูงสุด 43 AAC ที่ช่วงแรงดัน 85-265 VAC (800 Vp) มีค่า I²t ที่ 18000 A²s
• อินพุตสั่งงานและไฟเลี้ยง: รับสัญญาณ 0-5 V, 1-5 V, 0-10 VDC หรือโพเทนชิโอมิเตอร์ โดยใช้ไฟเลี้ยงวงจร (Us) 24 VAC/VDC
• รูปแบบการเดินสายไฟ: โครงสร้างขั้วต่อแบบคอนแทคเตอร์ (E-Layout) รองรับสายไฟขนาดใหญ่ช่วยให้จัดระเบียบสายในตู้ได้ง่าย
• มาตรฐานความปลอดภัย: พิกัดทนแรงดันอิมพัลส์ 6 kV (Overvoltage Category III) และมีระดับการป้องกันนิ้วสัมผัส IP20

โหมดการสลับเอาต์พุต	Proportional
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	43 A
แรงดันไฟฟ้าในการทำงาน	85V . 265 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V. . 0 V
ควบคุมแรงดันไฟฟ้า DC	0 V . . 10 V
Analogue control signal	0-10V, 0-5V, 1-5V
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• ฟังก์ชันการทำงาน: โซลิดสเตตคอนแทคเตอร์ 1 โพล แบบควบคุมกำลังไฟฟ้าตามสัดส่วน (Proportional Switching) รองรับการควบคุมหลอดอินฟราเรดคลื่นสั้นและฮีตเตอร์อุตสาหกรรม
• แรงดันใช้งานด้านเพาเวอร์ (Ue): 85 ถึง 265 VAC (45 ถึง 65 Hz) พิกัดแรงดันบล็อกสูงสุด 800 Vp กระแสรั่วไหลขณะปิดสถานะไม่เกิน 5 mAAC
• พิกัดกระแสใช้งาน (Ie): 43 AAC ที่อุณหภูมิแวดล้อม 40°C พร้อมค่าพิกัด I²t สูงถึง 18,000 A²s รองรับโหลดที่มีค่าสัมประสิทธิ์อุณหภูมิสูงได้ดี
• อินพุตควบคุมและไฟเลี้ยง: รับสัญญาณแรงดันอนาล็อก 0-5 VDC, 1-5 VDC, 0-10 VDC หรือโพเทนชิโอมิเตอร์ภายนอก (รหัส V) โดยใช้ไฟเลี้ยงวงจร (Us) 24 VDC/VAC (รหัส D)
• รูปแบบขั้วต่อและมิติ: จัดวางขั้วต่อแบบ Contactor (E-Layout) ขั้วเพาเวอร์แบบสกรู ตัวถังพร้อมฮีตซิงก์ในตัวขนาดความกว้าง 35 มม. มาตรฐานการป้องกัน IP20

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1P23V42ED Data Sheet
