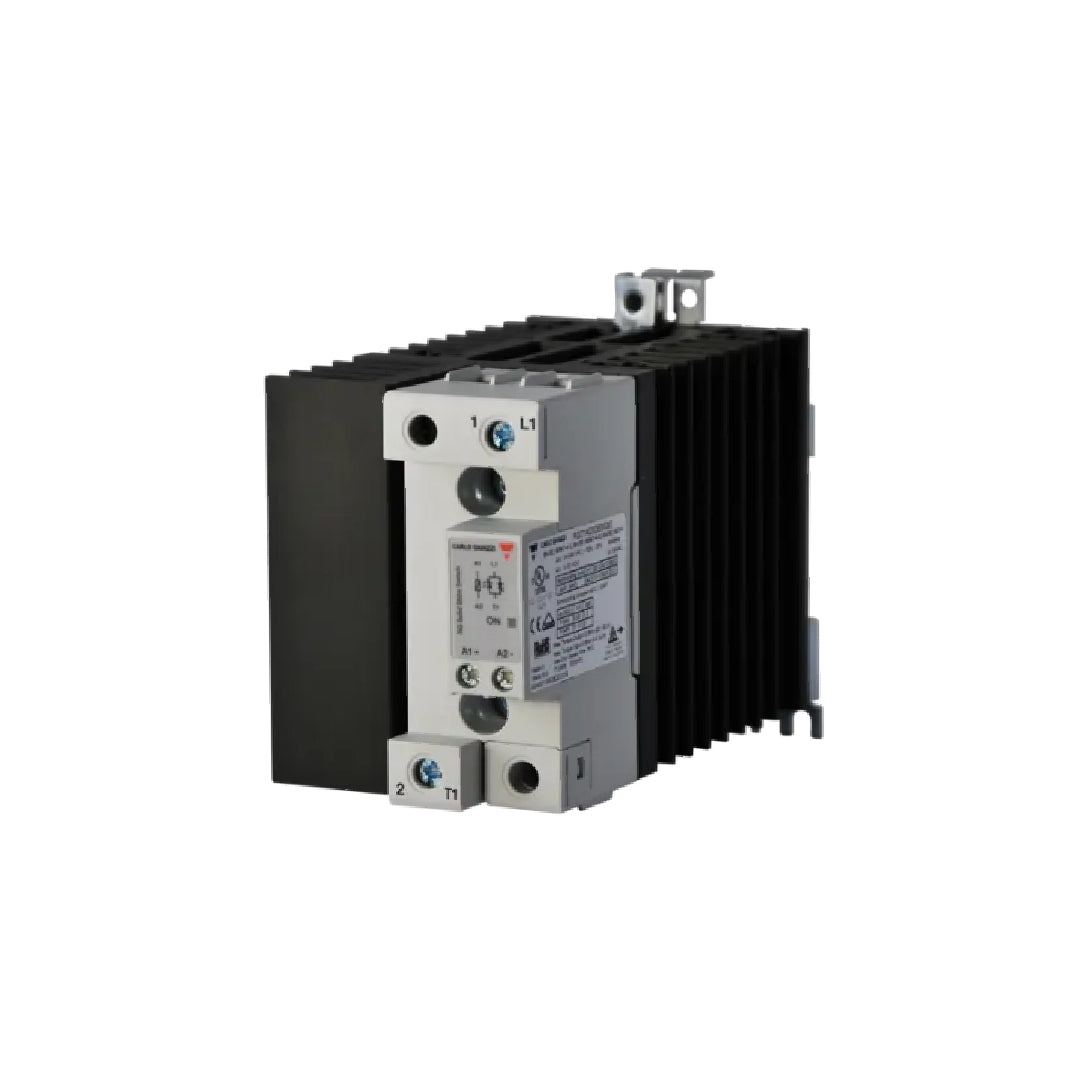

Solid State Relay carlo gavazzi RGC1A60D60KGE

Solid State Relay carlo gavazzi RGC1A60D60KGE โซลิดสเตตรีเลย์ 1 เฟสกำลังสูงจากแบรนด์ Carlo Gavazzi ที่ผสานฮีตซิงก์ระบายความร้อนประสิทธิภาพสูงเข้ากับชุดสวิตชิ่งพิกัด 60 แอมแปร์ 600 โวลต์ได้อย่างลงตัว รับคำสั่งงานด้วยสัญญาณไฟตรงและทำการตัดต่อวงจรที่จุดตัดศูนย์เพื่อรักษาเสถียรภาพของระบบไฟฟ้าภายในโรงงาน โครงสร้างขั้วต่อแบบบ็อกซ์แคลมป์ช่วยให้การเข้าสายไฟขนาดใหญ่มีความแน่นหนาและปลอดภัยจากการสัมผัสส่วนที่มีไฟฟ้าโดยไม่ตั้งใจ เป็นอุปกรณ์หลักที่ได้รับความไว้วางใจในงานควบคุมความร้อนอุตสาหกรรมทั่วโลก

คุณสมบัติ

• คอนโทรลเลอร์โซลิดสเตตรีเลย์ 3 เฟส แบบปรับค่าพลังงานตามสัดส่วน (3-Pole Proportional Controller) พิกัดกระแส 20 A ต่อเฟส
• รับสัญญาณอนาล็อกด้านแรงดัน (Voltage Analogue Input) เพื่อปรับระดับการจ่ายกำลังไฟฟ้าที่แรงดันสูงสุด 600 VAC อย่างต่อเนื่อง
• สามารถเลือกโหมดการสวิตชิ่งได้หลากหลาย เช่น Phase Angle หรือ Distributed Full Cycle เพื่อให้เหมาะกับชนิดของโหลด
• มีระบบป้องกันความร้อนเกินและพัดลมระบายความร้อนในตัว ช่วยรักษาอุณหภูมิการทำงานให้คงที่แม้จ่ายโหลดต่อเนื่อง
• เหมาะสำหรับงานควบคุมอุณหภูมิความละเอียดสูง งานหรี่แสงหลอดไฟอินฟราเรด และงานควบคุมขดลวดความร้อนที่ไวต่อการเปลี่ยนแปลงอุณหภูมิ

ข้อมูลจำเพาะ

• โซลิดสเตตคอนแทคเตอร์ 1 โพล 60A: ซีรีส์ RGC1A ที่มาพร้อมชุดครีบระบายความร้อนอลูมิเนียมขนาดใหญ่พิเศษสำหรับรองรับกระแสสูงโดยไม่ต้องใช้พัดลม
• พิกัดแรงดันและกระแสเอาต์พุต: ทนกระแสโหลดไฟสลับต่อเนื่องได้ 60 AAC ในย่านแรงดันใช้งาน 42 ถึง 660 VAC (1200 Vp)
• สัญญาณควบคุมอินพุต: ใช้แรงดันไฟตรง 4 ถึง 32 VDC สั่งตัดต่อวงจรในโหมด Zero-cross พร้อมไฟ LED แสดงสถานะอินพุต
• ขั้วต่อสายไฟ (KGE Suffix): เดินสายแบบ E-Layout ขั้วต่อฝั่งกำลังเป็นแบบ Box Clamp รองรับสายเมนขนาดใหญ่ และขั้วอินพุตแบบสกรู
• การป้องกันและติดตั้ง: มีวาริสเตอร์ป้องกันแรงดันกระชากติดตั้งภายในตัวเครื่อง รองรับการยึดบนราง DIN Rail และยึดผนังตู้

โหมดการสลับเอาต์พุต	Zero cross
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	60 A
กระแสไฟฟ้าที่กำหนด AC-53a	14.8 A
แรงดันไฟฟ้าในการทำงาน	42 V . 660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V . 0 V
ควบคุมแรงดันไฟฟ้า DC	4V 32 V
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• โซลิดสเตตคอนแทคเตอร์ 1 เฟส พิกัดกระแส 60 AAC พร้อมครีบระบายความร้อนขนาดใหญ่
• รองรับแรงดันโหลด 42 ถึง 600 VAC (1200 Vp) ทำงานตัดต่อแบบ Zero Cross
• แรงดันควบคุมอินพุต 4 ถึง 32 VDC พร้อมไฟ LED แสดงสถานะการทำงานด้านหน้าตัวเครื่อง
• ขั้วต่อสายเมนแบบ Box Clamp พิกัดสูง (KG) และขั้วควบคุมแบบสกรู (E)
• มี Varistor ติดตั้งภายในเพื่อป้องกันไทริสเตอร์เสียหายจากไฟกระชาก

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1A60D60KGE Data Sheet
