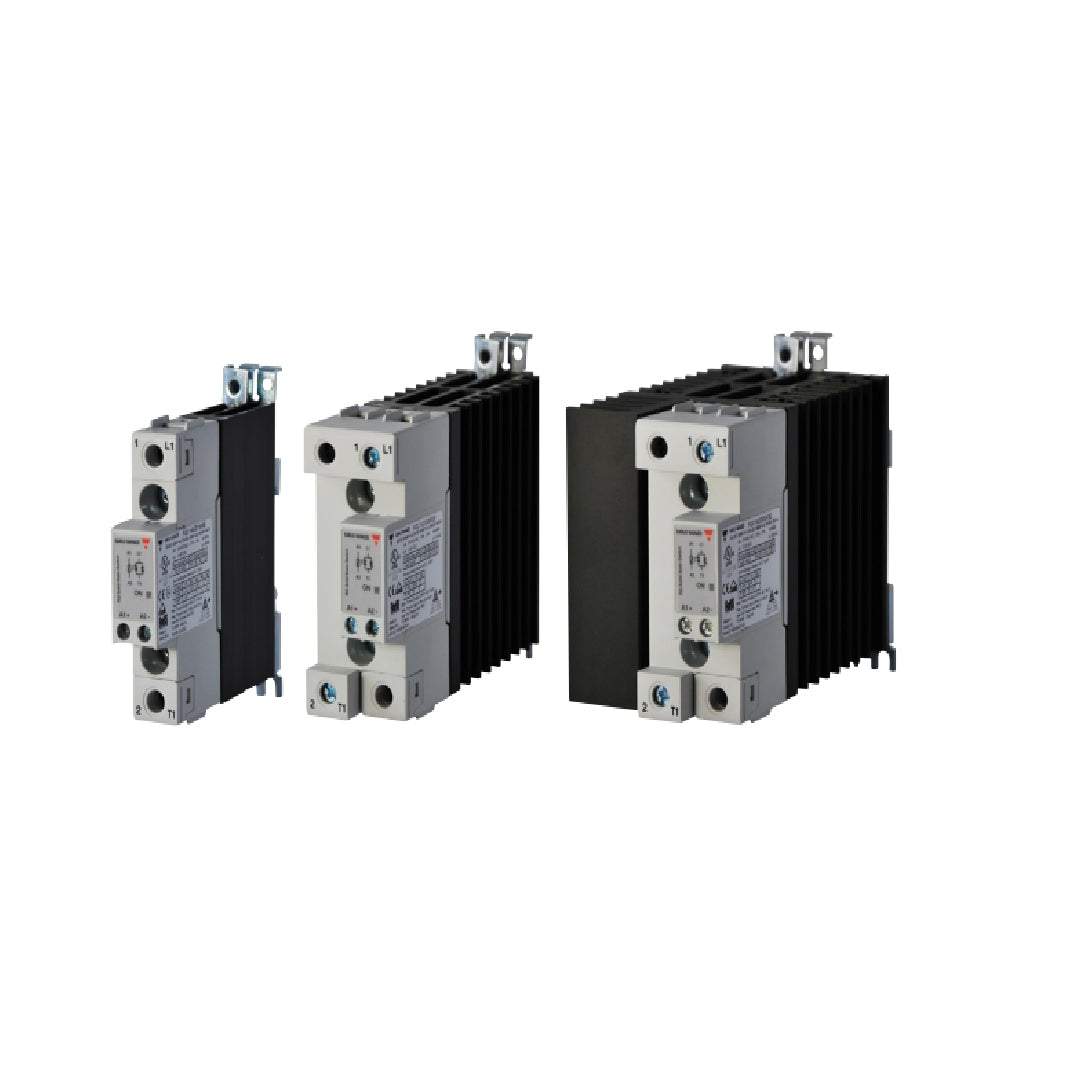

Solid State Relay carlo gavazzi RGC1A60D25KKEX20

Solid State Relay carlo gavazzi RGC1A60D25KKEX20 อุปกรณ์ตัดต่อวงจรไฟฟ้าด้วยสารกึ่งตัวนำจาก Carlo Gavazzi ในรูปแบบแพ็กเกจ 20 ชิ้นที่ตอบโจทย์สายการผลิตตู้ควบคุมไฟฟ้า ออกแบบการจัดวางขั้วต่อสไตล์คอนแทคเตอร์ (E-Type) ด้วยขั้วต่อสกรูทั้งฝั่งอินพุตและเอาต์พุต รองรับกระแสโหลด 25 AAC ที่แรงดัน 42-660 VAC และค่าพิกัด I²t ที่ 1800 A²s ทำงานด้วยระบบ Zero Cross Switching ที่ช่วยลดการเกิดคลื่นรบกวน EMI/RFI ในสายส่งกำลัง ตัวถังเพรียวบางเพียง 17.5 มิลลิเมตร ติดตั้งบนราง DIN ได้ทันทีโดยไม่ต้องคำนวณขนาดฮีตซิงก์เพิ่มเติม

คุณสมบัติ

• โซลิดสเตตคอนแทคเตอร์แบบปรับสัดส่วนกำลังไฟ (Proportional Switching) ที่รับสัญญาณอนาล็อกมาตรฐาน 4 ถึง 20 mADC โดยตรงโดยไม่ต้องใช้แหล่งจ่ายไฟเลี้ยงเสริมภายนอก
• รองรับการจ่ายกระแสโหลดพิกัด 15 AAC ที่ย่านแรงดันไฟฟ้ากระแสสลับ 85 ถึง 265 VAC พร้อมค่าทนแรงดันพีกสูงสุด 800 Vp
• ปรับเลือกโหมดการสวิตชิ่งผ่านปุ่มหมุนด้านหน้าได้ 4 รูปแบบ ได้แก่ Phase Angle, Distributed Full Cycle, Advanced Full Cycle และ Soft Starting
• แสดงสถานะการทำงานชัดเจนด้วยไฟ LED คู่ด้านหน้า โดยไฟสีเขียวจะปรับความสว่างตามระดับกระแสอินพุต และไฟสีเหลืองแสดงการจ่ายแรงดันออกสู่โหลด
• โครงสร้างตัวถังแบบ Contactor (E-type) พร้อมฮีตซิงก์ระบายความร้อนในตัว ช่วยประหยัดพื้นที่ติดตั้งบนราง DIN ในตู้ควบคุมอุณหภูมิและเตาอบไฟฟ้า

ข้อมูลจำเพาะ

• โซลิดสเตตรีเลย์พร้อมฮีตซิงก์ รุ่น RGC1A60D25KKEX20 รุ่นโครงสร้างตื้นพิเศษ (Low Depth X20) สำหรับตู้ควบคุมพื้นที่จำกัด
• พิกัดกระแสเอาต์พุต 25 AAC (ที่ 40°C) ค่าการทนกระแสเสิร์จ I²t ที่ 1,800 A²s และแรงดัน Blocking 1200 Vp
• ตัดต่อวงจรไฟฟ้ากระแสสลับ 1 เฟส แบบ Zero Cross ที่แรงดัน 42 - 600 VAC ด้วยไฟควบคุม 4 - 32 VDC
• ขั้วต่อสายทั้งฝั่งควบคุมและฝั่งสายกำลังเป็นแบบสกรู (Screw/Screw) จัดวางขั้วแบบ E-Connection
• ความกว้างโมดูล 17.5 mm รองรับพิกัดกระแสลัดวงจร (SCCR) สูงถึง 100 kArms ตามมาตรฐาน UL508

โหมดการสลับเอาต์พุต	Zero cross
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	25 A
กระแสไฟฟ้าที่กำหนด AC-53a	5A
แรงดันไฟฟ้าในการทำงาน	42 V . 660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V . 0 V
ควบคุมแรงดันไฟฟ้า DC	4V 32 V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp

ข้อมูลทางเทคนิค

• ลักษณะโครงสร้างและชุดบรรจุ: โซลิดสเตตรีเลย์ 1 เฟส สวิตชิ่งแบบ Zero-Cross โครงสร้างคอนแทคเตอร์ E-Layout บรรจุแบบกล่องอุตสาหกรรม 20 ชิ้น (X20)
• ความสามารถในการจ่ายกระแส: พิกัดกระแสโหลด 25 AAC ที่อุณหภูมิแวดล้อม 40°C (AC-51) และรองรับโหลดเหนี่ยวนำ AC-53a ที่ 5 AAC
• แรงดันไฟฟ้าหลักและสัญญาณควบคุม: ทำงานที่แรงดันไฟสลับ 42-660 VAC (1200 Vp) ควบคุมการตัดต่อด้วยแรงดันไฟตรง 3-32 VDC
• ชนิดขั้วต่อเทอร์มินอล: ขั้วต่อสายไฟแบบสกรูทั้งด้านสัญญาณควบคุมและด้านสายกำลังหลัก (Screw / Screw Connection)
• ความทนทานต่อกระแสกระชาก: มีค่า I²t สำหรับการเลือกฟิวส์ที่ 1800 A²s พร้อมวาริสเตอร์ดูดซับแรงดันทรานเซียนต์ภายในตัวเรือน

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1A60D25KKEX20 Data Sheet
