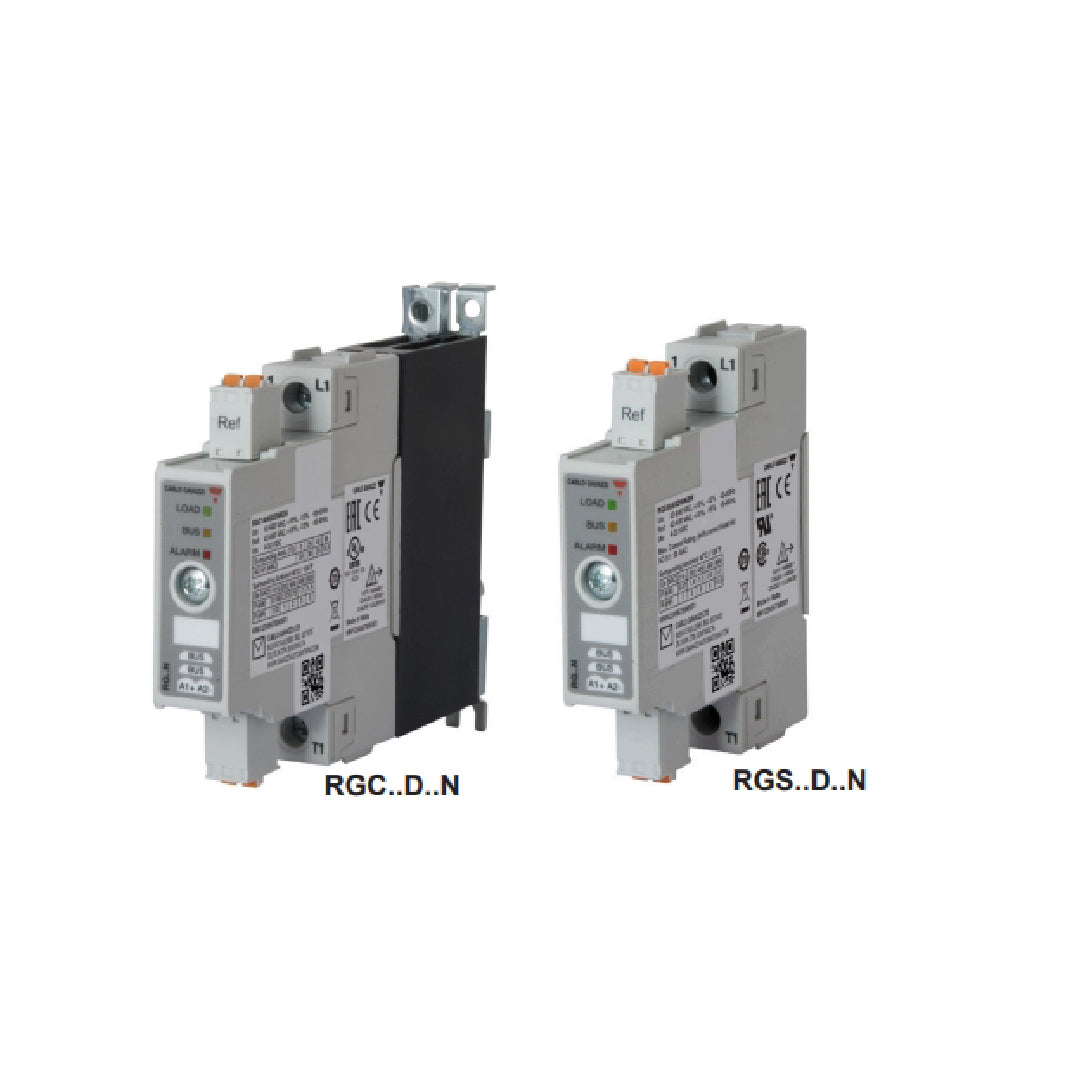

Solid State Relay carlo gavazzi RGC1A60D25KEN

Solid State Relay carlo gavazzi RGC1A60D25KEN โซลิดสเตตคอนแทคเตอร์ยุคดิจิทัลจาก Carlo Gavazzi ที่พัฒนาขึ้นเพื่อรองรับระบบอุตสาหกรรมอัจฉริยะผ่านอินเทอร์เฟซสื่อสาร NRG Bus รองรับพิกัดกระแส 25 AAC และแรงดันโหลด 42-660 VAC ด้วยโหมดสวิตชิ่งแบบตัดศูนย์ (Zero Cross) โครงสร้างรวมฮีตซิงก์ระบายความร้อนไว้ในขนาดกะทัดรัดเพียง 17.5 มิลลิเมตร ช่วยให้วิศวกรสามารถเชื่อมต่อข้อมูลเข้ากับชุดควบคุมหลักเพื่อติดตามสถานะการทำงานและวิเคราะห์ข้อมูลทางไฟฟ้าแบบเรียลไทม์ ลดขั้นตอนการเดินสายควบคุมแบบดั้งเดิมและเพิ่มความแม่นยำในการบริหารจัดการพลังงาน

คุณสมบัติ

• เสริมพัดลมระบายความร้อนในตัวบนโครงสร้างฮีตซิงก์ขนาด 70 มิลลิเมตร เพื่อรองรับการจ่ายกระแสโหลดต่อเนื่องระดับสูงถึง 85 AAC
• มาพร้อมระบบป้องกันอุณหภูมิเกินพิกัด (Over-Temperature Protection) ที่ช่วยตัดการทำงานอัตโนมัติเมื่อเกิดความร้อนสะสมสูง พร้อมไฟ LED สีแดงและเอาต์พุตแจ้งเตือนสถานะผิดปกติ
• ขั้วต่อสายกำลังและสายควบคุมเป็นแบบ Box Clamp รองรับการเข้าสายไฟขนาดใหญ่ได้แน่นหนาและทนต่อแรงสั่นสะเทือนในงานอุตสาหกรรม
• ทำงานแบบ Instant-On ที่ย่านแรงดันโหลด 42 ถึง 600 VAC (1200 Vp) โดยใช้แรงดันไฟควบคุม 5 ถึง 32 VDC
• จัดเรียงขั้วต่อโครงสร้างแบบ U-type พร้อมพิกัดการทนกระแสลัดวงจร (SCCR) สูงถึง 100 kArms ตามมาตรฐานตู้ควบคุมอุตสาหกรรม UL508A

ข้อมูลจำเพาะ

• โซลิดสเตตคอนแทคเตอร์ 1 เฟส รุ่น RGC1A60D25KEN รองรับการเชื่อมต่อระบบสื่อสารข้อมูลผ่าน NRG Bus Interface
• พิกัดกระแสใช้งานด้านเอาต์พุต 25 AAC (ที่ 40°C) พร้อมค่าพิกัดการทนกระแสลัดวงจรชั่วขณะ 1,800 A²s
• รองรับแรงดันไฟฟ้าด้านโหลดสูงสุด 600 VAC (1200 Vp) และควบคุมการทำงานด้วยสัญญาณไฟตรงผ่านบัสสื่อสาร
• ขั้วต่อสายไฟกำลังเป็นแบบสกรู (Screw Terminal) การจัดวางขั้วต่อสายแบบ Contactor E-Connection
• ออกแบบสำหรับใช้งานร่วมกับคอนโทรลเลอร์ NRGC เพื่ออ่านค่าพารามิเตอร์และตรวจสอบสถานะแบบเรียลไทม์

โหมดการสลับเอาต์พุต	Zero cross
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	25 A
แรงดันไฟฟ้าในการทำงาน	42 V... 660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V... 0V
ควบคุมแรงดันไฟฟ้า DC	4V... 32 V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp

ข้อมูลทางเทคนิค

• ระบบสื่อสารและประเภทการสวิตชิ่ง: โซลิดสเตตรีเลย์ 1 เฟส แบบ Zero-Cross พร้อมพอร์ตสื่อสาร NRG Bus Interface สำหรับส่งข้อมูลและมอนิเตอร์แบบเรียลไทม์
• พารามิเตอร์ที่ตรวจวัดได้: รองรับการอ่านค่ากระแส (A), แรงดัน (V), กำลังไฟฟ้า (W), ความถี่ (Hz), พลังงานสะสม (kWh) และชั่วโมงการทำงานผ่านระบบบัส NRG
• พิกัดกระแสและแรงดันโหลด: จ่ายกระแสโหลด AC-51 สูงสุด 25 AAC ที่แรงดันใช้งาน 42-660 VAC (ทนแรงดันพีกได้ 1200 Vp)
• แรงดันควบคุมและการต่อสาย: รับสัญญาณควบคุมไฟตรง 4-32 VDC เข้าสายกำลังหลักด้วยขั้วสกรูพร้อมแคลมป์ยึด (Screw with Captive Clamp) โครงสร้าง E-Layout
• ระบบป้องกันในตัว: ติดตั้งวงจรป้องกันแรงดันเกิน (Built-in Overvoltage Protection) พร้อมฮีตซิงก์สำหรับยึดราง DIN Rail มาตรฐานอุตสาหกรรม

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1A60D25KEN Data Sheet
