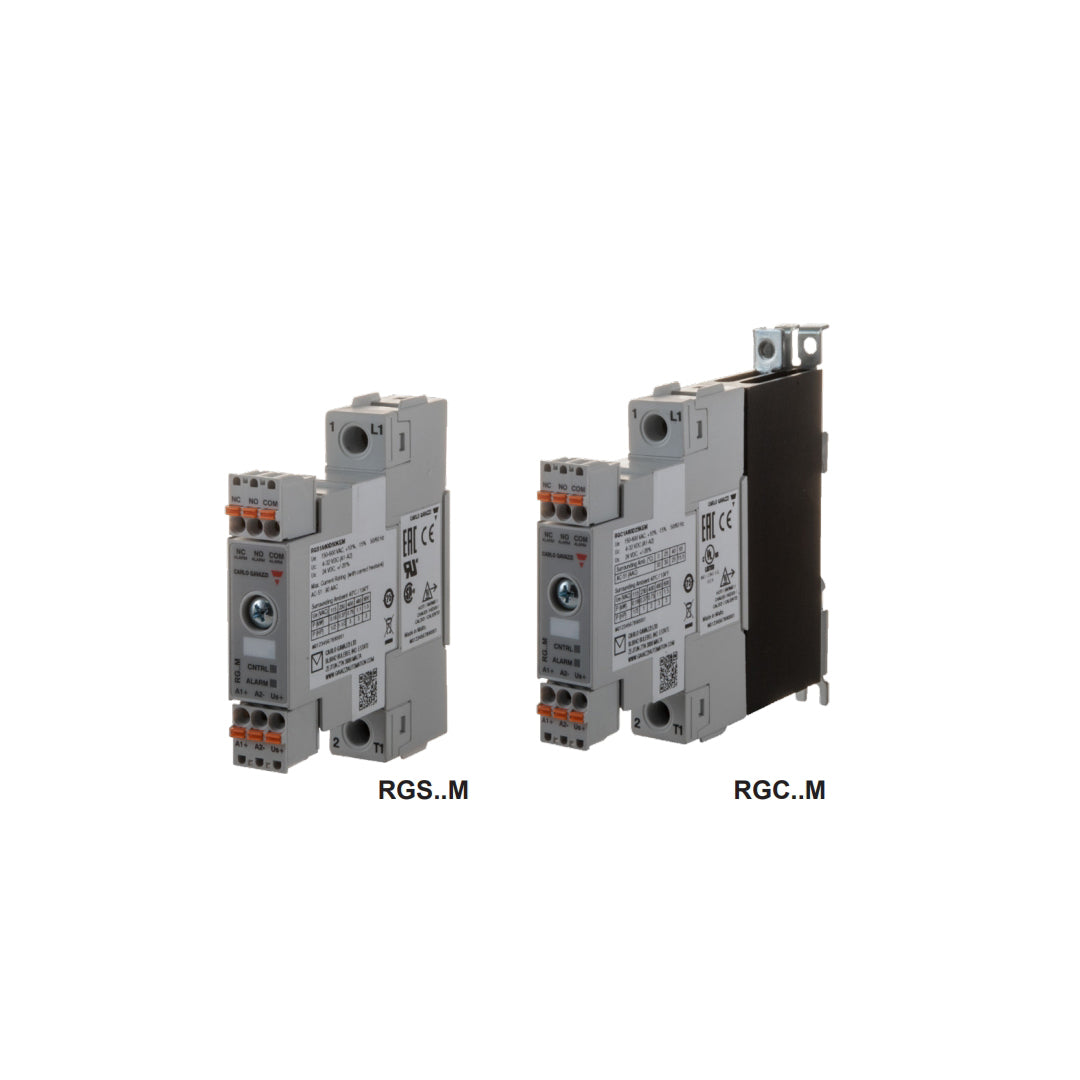

Solid State Relay carlo gavazzi RGC1A60D15KEM

Solid State Relay carlo gavazzi RGC1A60D15KEM อุปกรณ์สวิตชิ่งไร้สัมผัสพร้อมฮีตซิงก์ในตัวจาก Carlo Gavazzi ที่รองรับแรงดันโหลดสูงถึง 600VAC ที่พิกัดกระแส 15 แอมแปร์ และควบคุมการทำงานด้วยสัญญาณไฟกระแสตรง โดดเด่นด้วยการป้องกันที่ครอบคลุมและการตัดต่อวงจรแบบ Zero Crossing ที่ช่วยลดสัญญาณรบกวนทางไฟฟ้าในตู้คอนโทรล โครงสร้างตัวถังมีความบางกะทัดรัดช่วยให้ประหยัดพื้นที่บนราง DIN เหมาะสำหรับการเชื่อมต่อกับเอาต์พุตของ PLC หรือคอนโทรลเลอร์ดิจิทัลเพื่อควบคุมโหลดความร้อนในเครื่องจักรอุตสาหกรรม

คุณสมบัติ

• โซลิดสเตตรีเลย์รุ่นกำลังสูง 65 AAC ที่ติดตั้งอินเทอร์เฟซสื่อสาร NRG BUS สำหรับงานควบคุมและมอนิเตอร์โหลดขนาดใหญ่
• มาพร้อมฮีตซิงก์ขนาดความกว้าง 70 มิลลิเมตร ขั้วต่อสายกำลังแบบ Box Clamp (GEN) และค่าพิกัด I²t 18000 A²s
• ตรวจวัดค่ากระแส แรงดัน ความถี่ กำลังไฟฟ้า และชั่วโมงการทำงานได้โดยตรงโดยไม่ต้องติดตั้งเพาเวอร์มิเตอร์แยก
• รองรับโหมดการทำงานทั้ง ON/OFF, Burst Switching และ Distributed Full Cycle ที่แรงดันโหลดสูงสุด 660 VAC
• มีระบบป้องกันอุณหภูมิเกินและแจ้งเตือนความผิดปกติของวงจรโหลดผ่านระบบเครือข่ายอุตสาหกรรมได้อย่างทันท่วงที

ข้อมูลจำเพาะ

• โซลิดสเตตรีเลย์พร้อมระบบมอนิเตอร์ในตัว รุ่น RGC1A60D15KEM (Series RG..M) ชนิด 1 เฟส Zero Cross พร้อมฮีตซิงก์ระบายความร้อน
• พิกัดแรงดันโหลด 600 VAC (ช่วงใช้งานสูงสุด 660 VAC, 1200 Vp) แรงดันควบคุม 4 ถึง 32 VDC และไฟเลี้ยงวงจรมอนิเตอร์ 24 VDC
• รองรับกระแสโหลด 20 AAC ที่อุณหภูมิ 40°C พร้อมค่าพิกัดทนกระแสชั่วขณะ (I²t) ที่ 525 A²s
• มีระบบตรวจจับไฟเมนขาด โหลดขาด และความผิดปกติภายใน SSR พร้อมส่งสัญญาณแจ้งเตือนผ่านเอาต์พุต Alarm Transistor และไฟ LED สีแดง
• โครงสร้างขั้วต่อแบบ E-Type ขั้วพาวเวอร์แบบสกรู ขั้วควบคุมแบบสปริงปลั๊กในตัวเรือนขนาดความกว้าง 17.5 มม.

โหมดการสลับเอาต์พุต	Zero cross
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	20 A
แรงดันไฟฟ้าในการทำงาน	150 V... 660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	4V... 32 V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp

ข้อมูลทางเทคนิค

• โซลิดสเตตรีเลย์ 1 เฟส ระบบ Zero Cross รุ่นมีวงจร Monitoring (RG..M) ตรวจสอบสถานะการทำงานของโหลดและตัวรีเลย์
• รองรับแรงดันไฟฟ้าด้านโหลดในช่วง 150 ถึง 660 VAC (ความถี่ 50/60 Hz) และมีค่า Blocking Voltage สูงถึง 1,200 Vp
• ใช้แรงดันควบคุมกระแสตรง 4 ถึง 32 VDC พร้อมขั้วเอาต์พุต Alarm แบบทรานซิสเตอร์สำหรับส่งสัญญาณแจ้งเตือนระยะไกล
• พิกัดกระแสใช้งาน 20 AAC (AC-51) ในตัวถังสลิมกว้าง 17.5 มม. (Low Depth) และมีค่าพิกัด I²t อยู่ที่ 525 A²s
• ขั้วสายเพาเวอร์เป็นแบบสกรูในรูปแบบ E-Type และใช้ปลั๊กเสียบ 3 ขั้วด้านคอนโทรลพร้อมไฟ LED แสดงสถานะครบถ้วน

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1A60D15KEM Data Sheet
