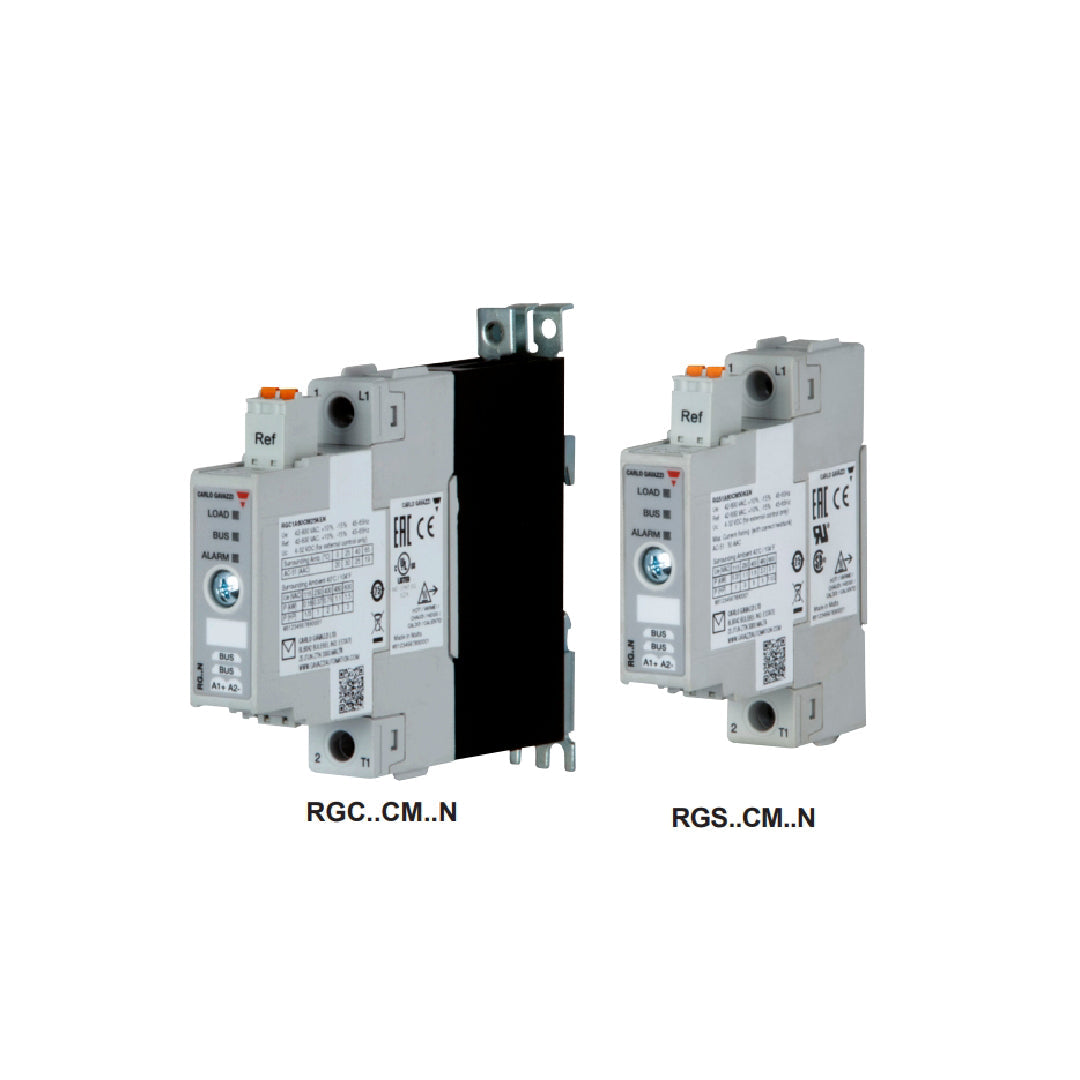

Solid State Relay carlo gavazzi RGC1A60CM62GEN

Solid State Relay carlo gavazzi RGC1A60CM62GEN โซลิดสเตตรีเลย์กำลังสูงพร้อมฟังก์ชันมอนิเตอร์ริ่งจากแบรนด์ Carlo Gavazzi ที่รองรับกระแสโหลดได้ถึง 62 แอมแปร์ที่แรงดันสูงสุด 600VAC ช่วยให้การควบคุมพลังงานไฟฟ้าปริมาณมากมาพร้อมกับระบบตรวจสอบความปลอดภัยที่แม่นยำ วงจรภายในใช้ไทริสเตอร์เกรดพรีเมียมที่ทำงานร่วมกับวาริสเตอร์ป้องกันไฟกระชากและครีบระบายความร้อนขนาดเหมาะสม ช่วยป้องกันความเสียหายของผลิตภัณฑ์ในสายการผลิตอันเนื่องมาจากฮีตเตอร์ขาดหรือวงจรขัดข้องได้อย่างมีประสิทธิภาพ

คุณสมบัติ

• โซลิดสเตตคอนแทคเตอร์ระบบ NRG BUS พิกัดกระแส 43 AAC พร้อมฮีตซิงก์ขนาดความกว้าง 35 มิลลิเมตร
• รองรับการสั่งงานผ่านบัสสื่อสารหรือสัญญาณไฟตรงภายนอก พร้อมอ่านค่าพารามิเตอร์ทางไฟฟ้าและพลังงานที่ใช้ได้อย่างละเอียด
• ขั้วต่อสายพาวเวอร์เป็นแบบ Box Clamp (GEN) โครงสร้าง E-Type และมีค่าพิกัด I²t สูงถึง 18000 A²s
• รองรับแรงดันไฟสลับฝั่งโหลดสูงสุด 660 VAC (1200 Vp) ด้วยการสวิตชิ่งแบบ Zero Cross ที่แม่นยำ
• มีระบบวินิจฉัยข้อผิดพลาดของระบบ (SSR & Load Diagnostics) และระบบป้องกันความร้อนเกินในตัว

ข้อมูลจำเพาะ

• โซลิดสเตตรีเลย์กำลังสูงพร้อมระบบสื่อสาร NRG Bus รุ่น RGC1A60CM62GEN ชนิด 1 เฟส Zero Cross พร้อมฮีตซิงก์ขนาดกว้าง 70 มม.
• พิกัดแรงดันใช้งานด้านโหลด 42 ถึง 660 VAC (600 VAC, 1200 Vp) สั่งงานและรับส่งข้อมูลดิจิทัลผ่านระบบบัสอินเทอร์เฟซ NRG
• จ่ายกระแสใช้งานต่อเนื่องสูงถึง 65 AAC ที่อุณหภูมิ 40°C และมีค่าพิกัด I²t สูงสุดที่ 18000 A²s
• ตรวจสอบข้อมูลทางไฟฟ้าแบบเรียลไทม์ (A, V, W, Hz, kWh, Hrs) และแจ้งเตือนความผิดปกติของระบบฮีตเตอร์หรือโหลดได้อย่างแม่นยำ
• รูปแบบการต่อสายแบบ E-Type ขั้วพาวเวอร์เป็นแบบ Box Clamp (GEN) ติดตั้งได้ทั้งบนราง DIN และยึดแผงพร้อมระบบป้องกันแรงดันกระชากในตัว

โหมดการสลับเอาต์พุต	Zero cross
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	65 A
แรงดันไฟฟ้าในการทำงาน	42V... 660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V... 0 V
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• คอนแทคเตอร์โซลิดสเตตระบบ NRG Bus ขนาดใหญ่ความกว้าง 70 มม. สำหรับควบคุมและมอนิเตอร์โหลดกำลังสูงแบบ 1 เฟส
• พิกัดแรงดันใช้งาน 42 ถึง 660 VAC (ทนแรงดันพีค 1,200 Vp) มีวาริสเตอร์ซับแรงดันเกินและระบบวิเคราะห์สถานะโหลดในตัว
• รับคำสั่งควบคุมและส่งข้อมูล Diagnostics แบบเรียลไทม์ผ่านสายบัส NRG ช่วยลดเวลาในการค้นหาจุดเสีย (Troubleshooting)
• รองรับกระแสใช้งานสูงสุด 65 AAC ที่ 40°C และทนพลังงานกระแสลัดวงจรชั่วขณะด้วยค่า I²t ที่ 18,000 A²s
• ขั้วต่อสายเมนกำลังเป็นแบบ Box Clamp โครงสร้าง E-Type ออกแบบมาให้ระบายความร้อนได้ดีเยี่ยมบนราง DIN

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1A60CM62GEN Data Sheet
