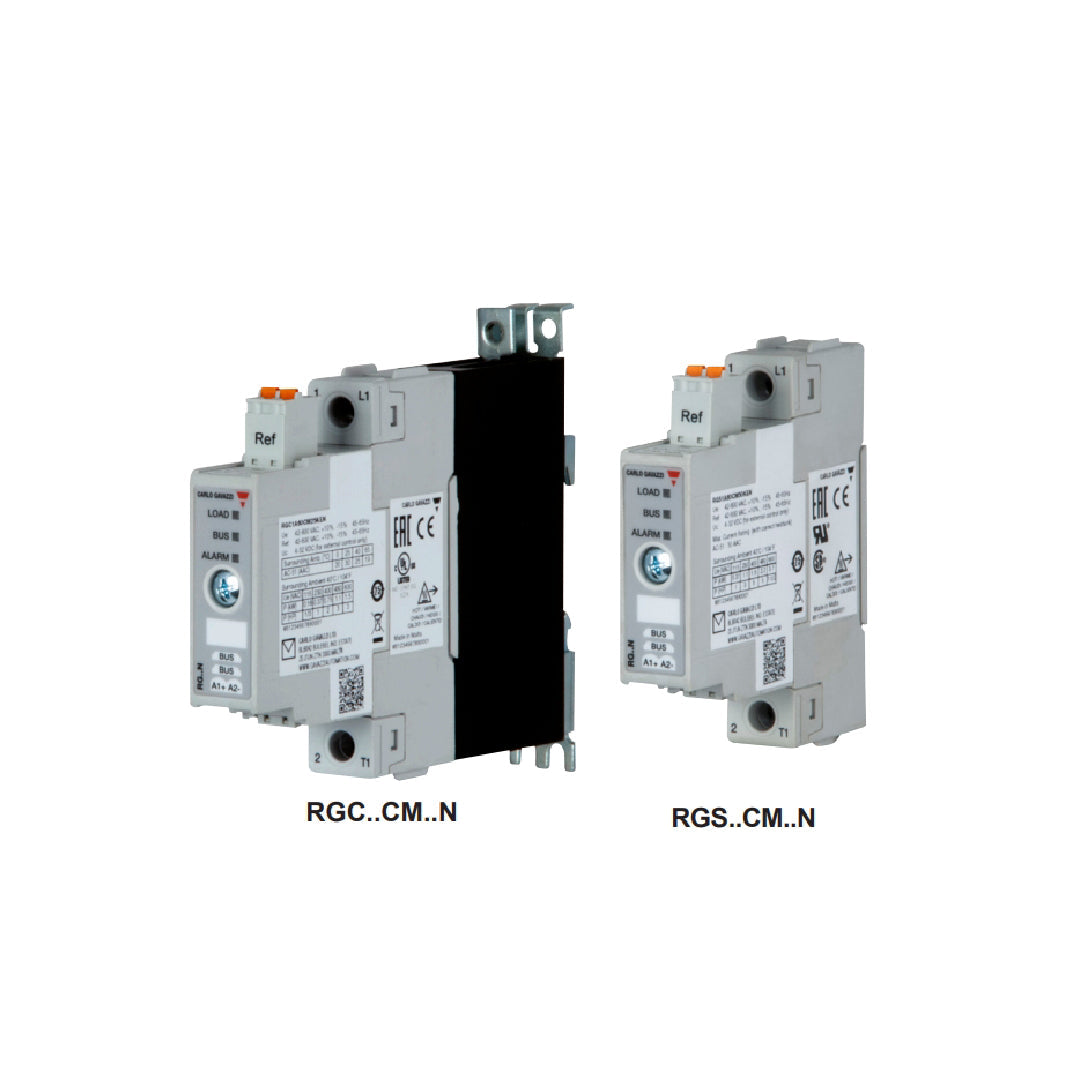

Solid State Relay carlo gavazzi RGC1A60CM42GEN

Solid State Relay carlo gavazzi RGC1A60CM42GEN นวัตกรรมโซลิดสเตตคอนแทคเตอร์พร้อมระบบตรวจสอบสถานะจาก Carlo Gavazzi ที่รองรับกระแสใช้งานถึง 42 แอมแปร์ภายใต้แรงดัน 600VAC ออกแบบมาเพื่อเพิ่มความอัจฉริยะให้กับตู้ควบคุมไฟฟ้าด้วยความสามารถในการเฝ้าระวังความผิดปกติของวงจรกำลังไฟฟ้า ขั้วต่อแบบ Box Clamp ช่วยให้การเชื่อมต่อสายไฟขนาดใหญ่มีความปลอดภัยและนำไฟฟ้าได้เต็มประสิทธิภาพ พร้อมฮีตซิงก์อะลูมิเนียมที่ช่วยจัดการความร้อนได้อย่างดีเยี่ยม ตอบโจทย์มาตรฐานอุตสาหกรรมยุคดิจิทัล

คุณสมบัติ

• สวิตช์โซลิดสเตต 1 เฟส ระบบสื่อสาร NRG BUS ที่รวมฟังก์ชันการสั่งตัดต่อวงจรและการวัดค่าพลังงานไว้ในตัวเดียว
• ขั้วต่อสายกำลังหลักเป็นแบบสกรู (KEN) รองรับพิกัดกระแส 30/37 AAC และมีค่าพิกัด I²t ระดับ 18000 A²s
• ทำงานแบบ Zero Cross Switching ที่แรงดันโหลดสูงสุด 660 VAC พร้อมโหมดควบคุมแบบ Burst และ Full Cycle
• ส่งข้อมูลกระแส แรงดัน กำลังไฟฟ้า และสถานะความผิดปกติกลับไปยังตู้ควบคุมหลักได้แบบเรียลไทม์ผ่านสายสื่อสาร Micro USB เฉพาะรุ่น
• มาพร้อมฮีตซิงก์ระบายความร้อนในตัว ระบบป้องกันความร้อนเกิน และวาริสเตอร์ป้องกันแรงดันกระชาก

ข้อมูลจำเพาะ

• โซลิดสเตตรีเลย์อัจฉริยะระบบ NRG Bus รุ่น RGC1A60CM42GEN ชนิด 1 เฟส Zero Cross พร้อมฮีตซิงก์ระบายความร้อนขนาด 35 มม.
• รองรับแรงดันสลับด้านเอาต์พุต 42 ถึง 660 VAC (พิกัด 600 VAC, 1200 Vp) เชื่อมต่อเครือข่ายการควบคุมผ่านสายบัส Micro USB ของแพลตฟอร์ม NRG
• รองรับพิกัดกระแสโหลดสูงสุด 43 AAC ที่ 40°C พร้อมค่าพิกัดทนกระแสชั่วขณะ (I²t) สูงถึง 18000 A²s
• มีฟังก์ชันวัดค่าพลังงานและพารามิเตอร์ทางไฟฟ้าแบบ Real-Time (กระแส, แรงดัน, กำลังไฟ, ชั่วโมงทำงาน) ช่วยวางแผนการบำรุงรักษาเชิงป้องกัน
• โครงสร้างขั้วต่อแบบ E-Type ขั้วสายพาวเวอร์แบบ Box Clamp (GEN) รองรับสายไฟขนาดใหญ่ พร้อมวงจรป้องกันแรงดันเกินในตัว

โหมดการสลับเอาต์พุต	Zero cross
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	43 A
แรงดันไฟฟ้าในการทำงาน	42V... 660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V... 0 V
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• โซลิดสเตตรีเลย์สื่อสารผ่านบัส NRG ชนิด 1-Pole Zero Cross มาพร้อมฮีตซิงก์ขนาดความกว้าง 35 มิลลิเมตร
• รองรับแรงดันไฟฟ้าด้านโหลด 42 ถึง 660 VAC (1,200 Vp) วัดค่า V, A, W, Hz, kWh และชั่วโมงการทำงานส่งกลับไปยัง PLC ได้โดยตรง
• รองรับโหมดสวิตชิ่งขั้นสูงเพื่อลดการกระเพื่อมของแรงดันในระบบสายส่ง พร้อมระบบ Overtemperature Protection ในตัว
• จ่ายกระแสโหลดต่อเนื่องได้ 43 AAC ที่ 40°C และมีค่าความทนทานกระแสเสิร์จ I²t สูงถึง 18,000 A²s
• เข้าสายกำลังด้วยขั้วต่อแบบ Box Clamp (GEN) ในรูปแบบ E-Configuration รองรับสายไฟขนาดใหญ่ได้อย่างปลอดภัย

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1A60CM42GEN Data Sheet
