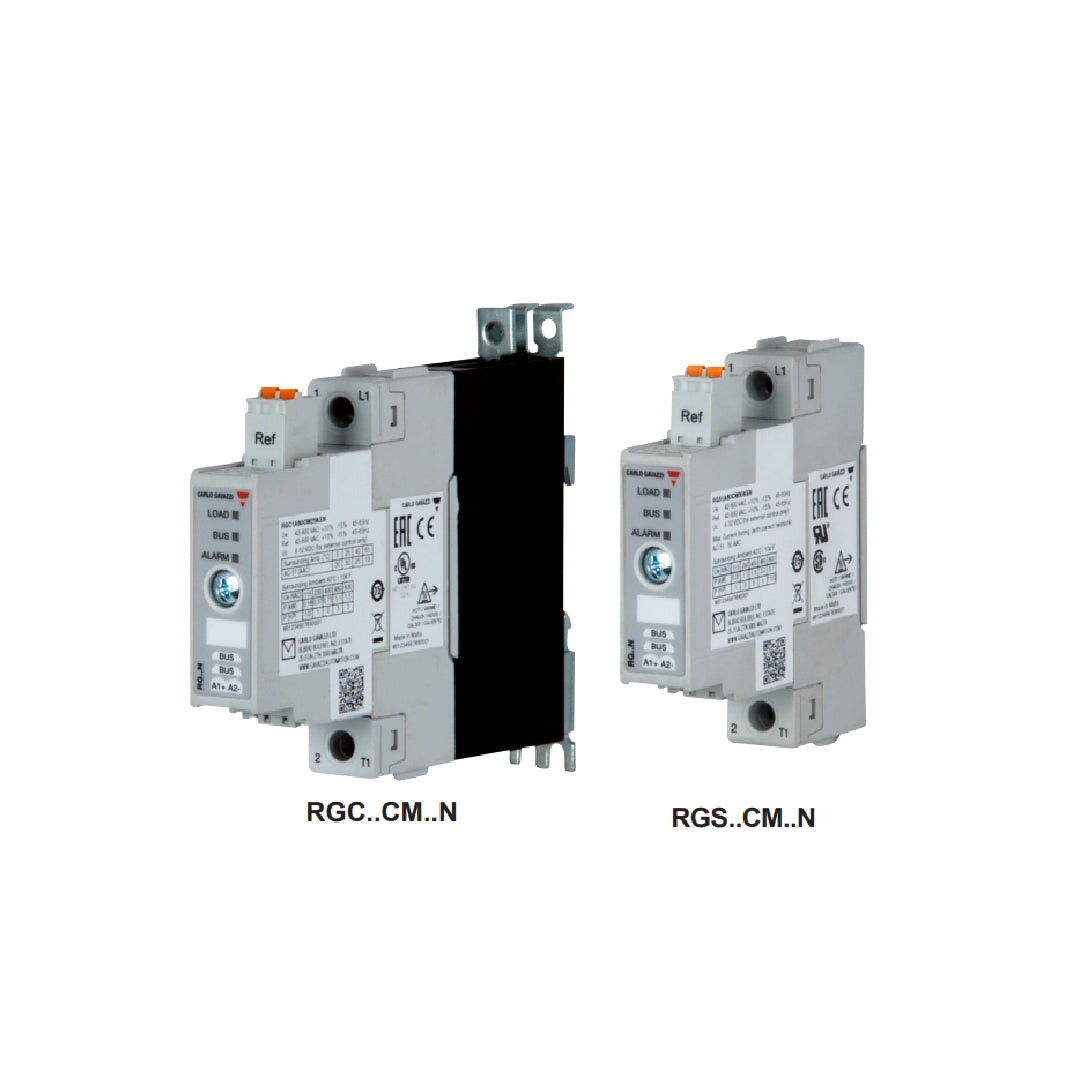

Solid State Relay carlo gavazzi RGC1A60CM32KEN

Solid State Relay carlo gavazzi RGC1A60CM32KEN โซลิดสเตตรีเลย์ขนาด 32 แอมแปร์ 600VAC จาก Carlo Gavazzi ที่ผสานเทคโนโลยีการตรวจวัดและวินิจฉัยสถานะการทำงานเข้าไว้ในโครงสร้างเดียวกับฮีตซิงก์ ช่วยให้ระบบควบคุมหลักสามารถรับรู้สถานะความพร้อมของวงจรโหลดได้อย่างแม่นยำและรวดเร็ว การตัดต่อวงจรด้วยสารกึ่งตัวนำที่จุดตัดศูนย์ช่วยลดคลื่นรบกวนและยืดอายุการใช้งานของฮีตเตอร์ เหมาะสำหรับกระบวนการผลิตที่มีมูลค่าสูงซึ่งไม่สามารถยอมให้เกิดความผิดพลาดของอุณหภูมิโดยไม่มีการแจ้งเตือนล่วงหน้าได้

คุณสมบัติ

• โซลิดสเตตรีเลย์พร้อมพอร์ตสื่อสาร NRG BUS รุ่น RGC1A60CM32GEN รองรับการควบคุมและตรวจสอบพารามิเตอร์ไฟฟ้าผ่านเครือข่าย
• รองรับพิกัดกระแสใช้งาน 30 AAC (และสูงสุดถึง 37 AAC ตามสเปกซีรีส์) พร้อมค่า I²t สูงถึง 18000 A²s
• ขั้วต่อสายพาวเวอร์เป็นแบบ Box Clamp (GEN) ในรูปแบบโครงสร้าง E-Type รองรับแรงดันโหลดสูงสุด 660 VAC
• สามารถเชื่อมต่อในวงจร NRG BUS Chain ได้สูงสุด 32 ตัวต่อหนึ่งสายสัญญาณ เพื่อทำงานร่วมกับระบบ Modbus, PROFINET หรือ EtherNet/IP
• มีระบบป้องกันอุณหภูมิเกินและฟังก์ชันแจ้งเตือนอาการเสียของโหลดหรือ SSR แบบเฉพาะเจาะจงเพื่อการซ่อมบำรุงที่รวดเร็ว

ข้อมูลจำเพาะ

• โซลิดสเตตรีเลย์สื่อสารผ่านบัส NRG รุ่น RGC1A60CM32KEN ชนิด 1 Pole ทำงานแบบ Zero Cross Switching พร้อมฮีตซิงก์ในตัว
• แรงดันใช้งานด้านโหลด 42 ถึง 660 VAC (พิกัด 600 VAC, Blocking Voltage 1200 Vp) สั่งงานผ่านระบบ NRG Internal Bus
• พิกัดกระแสใช้งาน 30 AAC ที่อุณหภูมิ 40°C และมีค่าความทนทานกระแสชั่วขณะ (I²t) สูงถึง 18000 A²s
• รายงานข้อมูลการใช้พลังงานและพารามิเตอร์ไฟฟ้า (A, V, W, Hz, kWh, Hrs) แบบเรียลไทม์ พร้อมระบบวินิจฉัยสถานะความผิดปกติ
• การจัดวางขั้วแบบ E-Type ขั้วสายพาวเวอร์แบบสกรูพร้อมแคลมป์ยึด (Screw with Captive Clamp - KEN) ตัวเรือนกว้าง 22.5 มม.

โหมดการสลับเอาต์พุต	Zero cross
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	30 A
แรงดันไฟฟ้าในการทำงาน	42 V . 660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V. . 0 V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp

ข้อมูลทางเทคนิค

• โซลิดสเตตคอนแทคเตอร์ 1 เฟส ระบบ Zero Cross พร้อมอินเทอร์เฟซสื่อสาร NRG สำหรับงาน Industry 4.0 และระบบควบคุมฮีตเตอร์แม่นยำสูง
• พิกัดแรงดันโหลด 42-660 VAC (1,200 Vp) สามารถตรวจจับความผิดปกติของโหลดและตัว SSR พร้อมแจ้งเตือนผ่านเครือข่ายทันที
• สั่งงานเปิด-ปิดและปรับโหมดการจ่ายไฟผ่านสายบัสสื่อสารโดยตรง ไม่ต้องเดินสายสัญญาณอนาล็อกหรือดิจิทัลแยกทีละตัว
• พิกัดกระแสใช้งานอยู่ที่ 30 AAC ที่ 40°C (ตัวถังกว้าง 17.8 มม.) พร้อมชิปกำลังที่ทนค่า I²t ได้สูงถึง 18,000 A²s
• ใช้ขั้วต่อสายเพาเวอร์แบบสกรู (K-Type) ในโครงสร้างคอนแทคเตอร์ ยึดติดราง DIN มาตรฐานระดับป้องกัน IP20

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1A60CM32KEN Data Sheet
