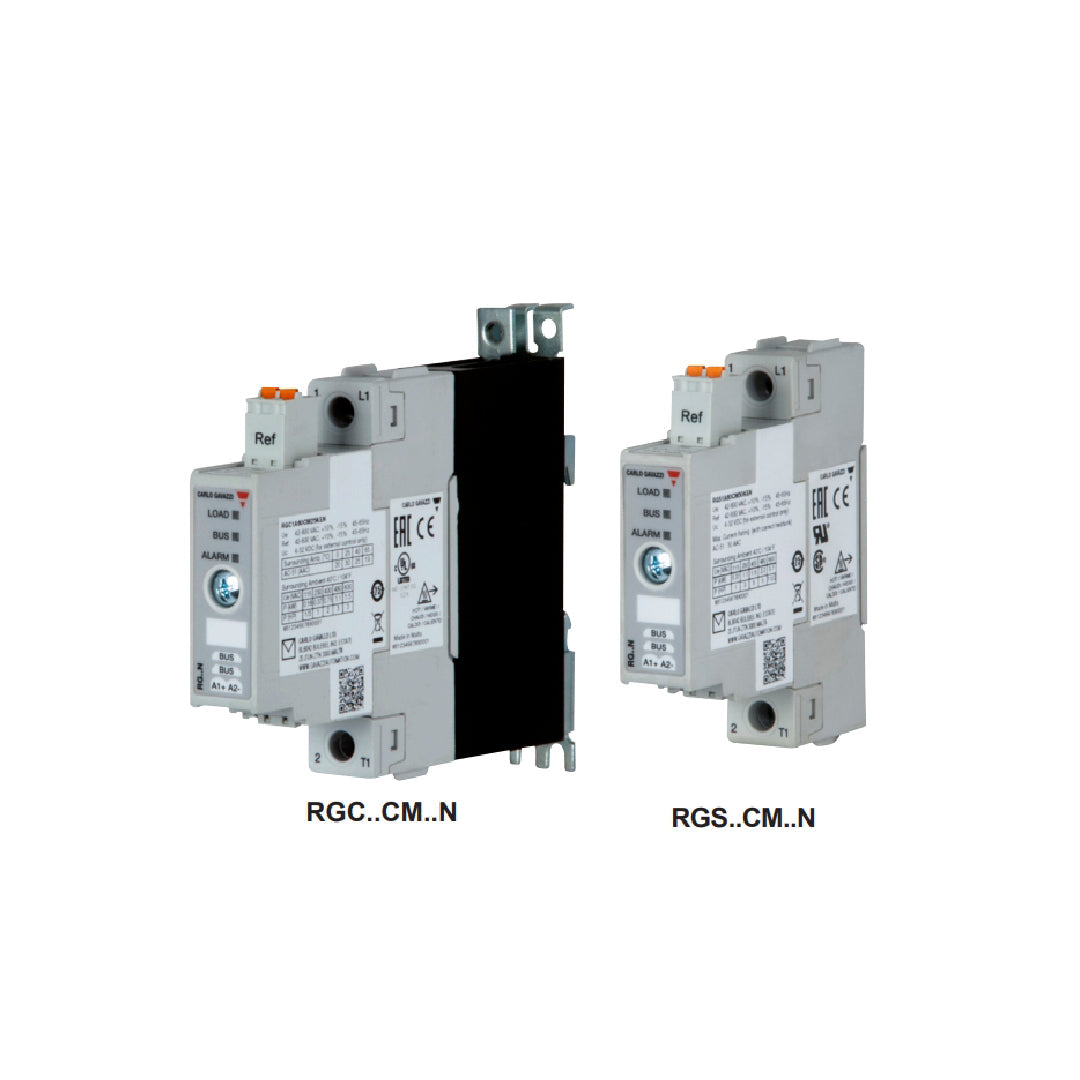

Solid State Relay carlo gavazzi RGC1A60CM32GEN

Solid State Relay carlo gavazzi RGC1A60CM32GEN อุปกรณ์โซลิดสเตตคอนแทคเตอร์พร้อมระบบมอนิเตอร์ริ่งในตัวจากแบรนด์ Carlo Gavazzi ที่รองรับกระแสไฟฟ้า 32 แอมแปร์และแรงดันใช้งาน 600VAC โดดเด่นด้วยความสามารถในการตรวจจับความผิดพลาดในระบบโหลดและการทำงานของตัวสวิตชิ่งเอง ช่วยลดเวลาในการค้นหาจุดเสียเมื่อเครื่องจักรเกิดปัญหา มาพร้อมขั้วต่อแบบ Box Clamp ที่แข็งแรงและครีบระบายความร้อนที่ออกแบบมาอย่างดีเยี่ยม เป็นการผสมผสานระหว่างอุปกรณ์ตัดต่อกำลังไฟฟ้าและเซนเซอร์ตรวจสอบสถานะได้อย่างลงตัว

คุณสมบัติ

• โซลิดสเตตรีเลย์อัจฉริยะในระบบ NRG BUS Chain (รหัส CM..N) ที่มีอินเทอร์เฟซสื่อสารสำหรับสั่งงานและมอนิเตอร์ค่าทางไฟฟ้าแบบเรียลไทม์
• รองรับการอ่านค่ากระแส แรงดัน ความถี่ กำลังไฟฟ้า พลังงานสะสม และชั่วโมงการทำงานผ่านคอนโทรลเลอร์ NRGC
• จ่ายกระแสโหลดสูงสุด 25 AAC ที่แรงดัน 42-660 VAC บนตัวถังสลิมไลน์ความกว้าง 17.8 มิลลิเมตร
• รองรับโหมดสวิตชิ่งหลากหลายทั้ง ON/OFF, Burst, Distributed Full Cycle, Advanced Full Cycle และ External DC Control
• ขั้วต่อสายกำลังเป็นแบบสกรู (KEN) โครงสร้าง E-Type พร้อมระบบวิเคราะห์ความผิดปกติของโหลดและตัวรีเลย์ในตัว

ข้อมูลจำเพาะ

• โซลิดสเตตรีเลย์พร้อมอินเทอร์เฟซสื่อสาร NRG รุ่น RGC1A60CM32GEN ชนิด 1 เฟส Zero Cross มาพร้อมฮีตซิงก์ระบายความร้อนในตัว
• พิกัดแรงดันด้านเอาต์พุต 42 ถึง 660 VAC (600 VAC, 1200 Vp) ควบคุมและรับส่งข้อมูลผ่านคอนโทรลเลอร์ NRGC (รองรับ PROFINET, EtherNet/IP, Modbus TCP)
• จ่ายกระแสโหลดได้สูงสุด 30 AAC ที่ 40°C พร้อมค่าพิกัด I²t สูงถึง 18000 A²s
• รองรับการมอนิเตอร์ค่าทางไฟฟ้าแบบ Real-Time (V, A, W, Hz, kWh) และตรวจจับความผิดปกติของโหลดหรือตัวรีเลย์ผ่านบัสสื่อสาร
• โครงสร้างขั้วต่อแบบ E-Type ขั้วสายพาวเวอร์เป็นแบบ Box Clamp (GEN) ในตัวเรือนขนาดความกว้าง 22.5 มม.

โหมดการสลับเอาต์พุต	Zero cross
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	37 A
แรงดันไฟฟ้าในการทำงาน	42 V... 660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V... 0V
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• สวิตช์โซลิดสเตต 1 โพล รุ่นสื่อสารผ่าน NRG Bus สำหรับควบคุมและมอนิเตอร์พารามิเตอร์ทางไฟฟ้าและวิเคราะห์อาการเสียแบบเรียลไทม์
• ทำงานในย่านแรงดันเอาต์พุต 42 ถึง 660 VAC (บล็อกแรงดัน 1,200 Vp) พร้อมระบบป้องกันแรงดันเกินและป้องกันความร้อนเกินในตัว
• ควบคุมการตัดต่อผ่านคอนโทรลเลอร์ NRGC (รองรับ PROFINET, EtherNet/IP, EtherCAT) เชื่อมต่อในลูปได้สูงสุด 32 ตัว
• รองรับกระแสโหลดได้สูงถึง 37 AAC ที่ 40°C ในความกว้างเพียง 17.8 มม. และมีค่า I²t สูงพิเศษถึง 18,000 A²s
• ขั้วต่อสายกำลังเป็นแบบ Box Clamp (G) ในรูปแบบ E-Type ช่วยให้รองรับกระแสระดับ 37 แอมป์ได้อย่างเต็มประสิทธิภาพ

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1A60CM32GEN Data Sheet
