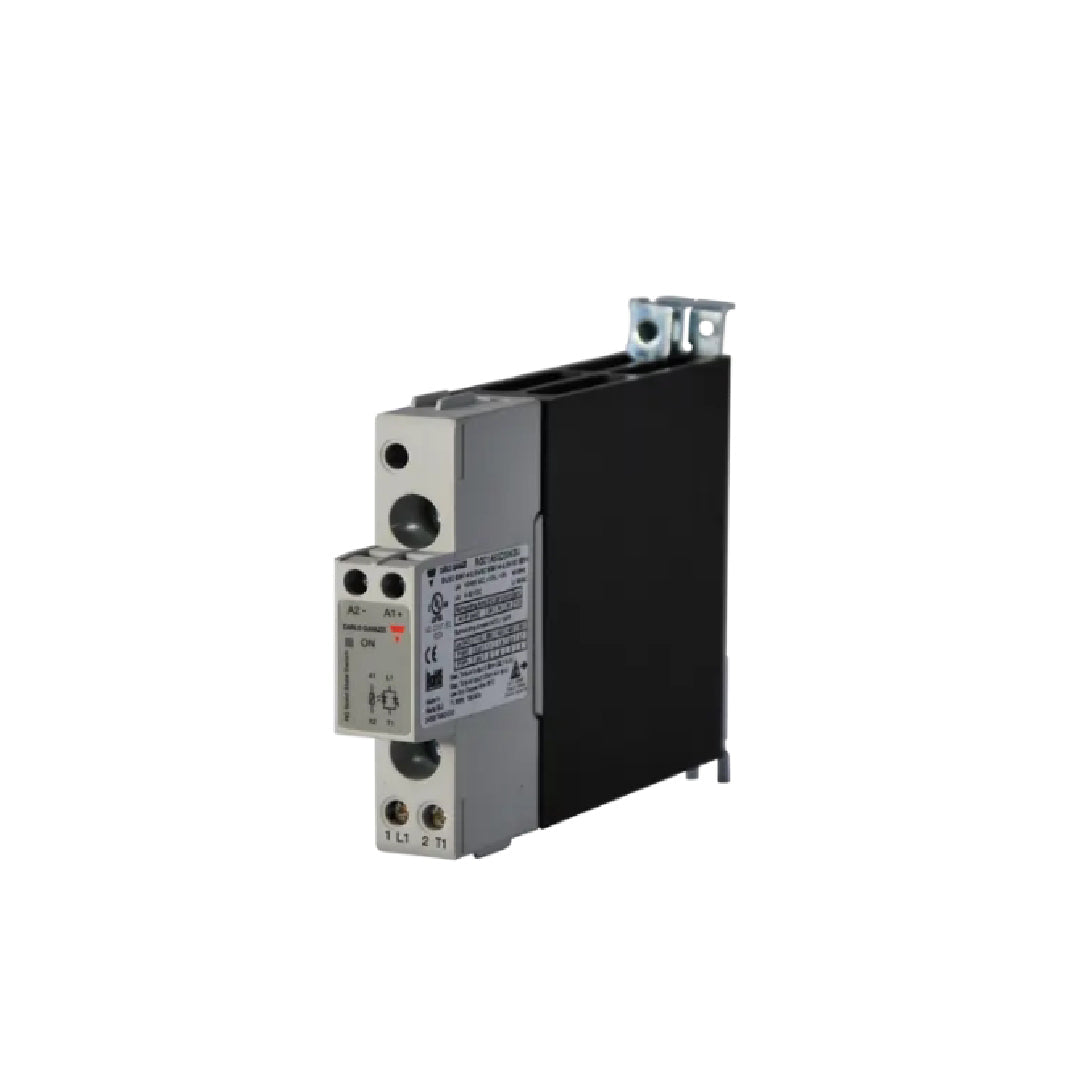

Solid State Relay carlo gavazzi RGC1A60A30KGU

Solid State Relay carlo gavazzi RGC1A60A30KGU โซลิดสเตตรีเลย์พร้อมฮีตซิงก์แบบ 1 เฟสจาก Carlo Gavazzi ที่โดดเด่นด้วยดีไซน์ตัวถังที่เพรียวบางช่วยประหยัดพื้นที่ติดตั้งภายในตู้ควบคุม รองรับการสลับวงจรที่แรงดันสูงสุด 600VAC ด้วยพิกัดกระแส 30A และรับสัญญาณควบคุมแบบไฟสลับ (AC Control) การจัดวางขั้วต่อเป็นแบบ SSR Configuration ที่ใช้ขั้วสกรูและ Box Clamp ช่วยให้เดินสายไฟได้อย่างเป็นระเบียบ ภายในติดตั้งวงจรป้องกันแรงดันกระชากด้วย Varistor ช่วยปกป้องเซมิคอนดักเตอร์จากสภาวะแรงดันเกินและยืดอายุการใช้งานให้ยาวนานยิ่งขึ้น

คุณสมบัติ

• โซลิดสเตตคอนแทคเตอร์ 1 เฟส ซีรีส์ RGC1A ชนิดมีฮีตซิงก์ในตัว ออกแบบการจัดวางขั้วต่อแบบ SSR (U-Layout)
• รองรับการตัดต่อกระแสโหลดได้สูงสุด 30 AAC ที่แรงดันใช้งานกว้างตั้งแต่ 42 ถึง 660 VAC และทนแรงดันพีคได้ 1200 Vp
• ใช้แรงดันควบคุมอินพุตแบบ AC/DC ช่วง 20 ถึง 265 VAC หรือ 24 ถึง 190 VDC พร้อมวงจรสวิตชิ่งแบบ Zero-Cross
• ขั้วต่อสายทั้งฝั่งสัญญาณควบคุมและฝั่งพาวเวอร์เป็นแบบขันสกรู (Screw Connection) ให้การยึดสายที่แน่นหนา
• มีวาริสเตอร์ (Varistor) ติดตั้งภายในเพื่อปกป้องวงจรเอาต์พุตจากแรงดันไฟกระชากและทรานเชียนต์ในสายส่งกำลัง

ข้อมูลจำเพาะ

• รูปแบบการตัดต่อวงจร: โซลิดสเตตคอนแทคเตอร์ 1 เฟส ทำงานแบบตัดต่อที่จุดตัดศูนย์ของคลื่นไฟสลับ (Zero-Cross Switching)
• พิกัดแรงดันและกระแสโหลด: ทนกระแสไฟฟ้าได้สูงสุด 30 AAC รองรับแรงดันโหลดตั้งแต่ 42 ถึง 660 VAC (แรงดันพีค 1200 Vp)
• แรงดันคอยล์ควบคุม: รับสัญญาณควบคุมด้วยไฟฟ้ากระแสสลับช่วงกว้าง 20 ถึง 275 VAC หรือไฟตรง 24 ถึง 190 VDC
• ลักษณะขั้วต่อและการจัดวาง: ขั้วต่อสายควบคุมแบบสกรู (K) ขั้วสายกำลังแบบ Box Clamp (G) จัดวางตำแหน่งขาแบบ SSR มาตรฐาน (U-Layout)
• การระบายความร้อนและป้องกัน: ผสานฮีตซิงก์อะลูมิเนียมในตัวพร้อมติดตั้งบนราง DIN และมีวาริสเตอร์ในตัวสำหรับดูดซับแรงดันกระชาก

โหมดการสลับเอาต์พุต	Zero cross
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	30 A
กระแสไฟฟ้าที่กำหนด AC-53a	8A
แรงดันไฟฟ้าในการทำงาน	42 V.... 660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	20 V.... 275V
ควบคุมแรงดันไฟฟ้า DC	21.6 V.... 190 V
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• รูปแบบการทำงาน: โซลิดสเตตรีเลย์ 1 โพล พร้อมฮีตซิงก์ในตัว ทำงานแบบ Zero-Cross Switching (เปิดที่แรงดันศูนย์และปิดที่กระแสศูนย์) ช่วยลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า
• พิกัดแรงดันด้านโหลด (Ue): รองรับแรงดันไฟฟ้ากระแสสลับ 42 ถึง 660 VAC และทนแรงดันบล็อกสูงสุด (Blocking Voltage) ได้ถึง 1200 Vp
• พิกัดกระแสใช้งาน (Ie): รองรับกระแสโหลดความต้านทาน (AC-51) สูงสุด 30 AAC และโหลดมอเตอร์ (AC-53a) 5 AAC โดยมีค่า I²t เท่ากับ 1,800 A²s
• แรงดันควบคุม (Uc): รับสัญญาณควบคุมกระแสสลับและกระแสตรงย่านกว้าง 20 ถึง 275 VAC (และ 24 ถึง 190 VDC) พร้อมไฟ LED สีเขียวแสดงสถานะอินพุต
• การจัดวางขั้วต่อและขนาด: โครงสร้างขั้วต่อแบบ SSR ดั้งเดิม (U-Layout) ขั้วควบคุมแบบสกรู (K) ขั้วเพาเวอร์แบบ Box Clamp (G) ตัวถังกว้าง 22.5 มม. ติดตั้งได้ทั้งราง DIN และยึดแผง

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1A60A30KGU Data Sheet
