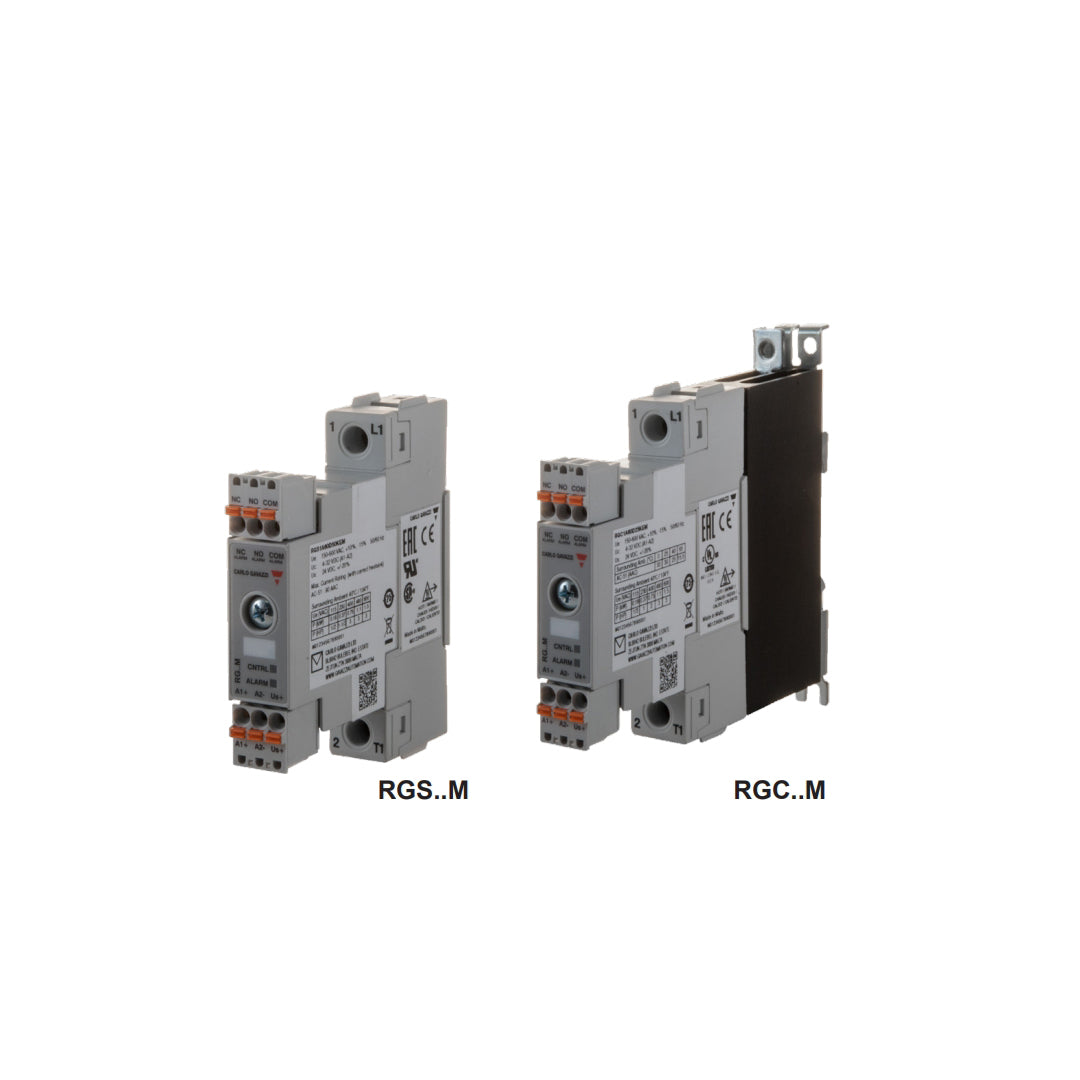

Solid State Relay carlo gavazzi RGC1A23D31KEM

Solid State Relay carlo gavazzi RGC1A23D31KEM โซลิดสเตตรีเลย์พร้อมครีบระบายความร้อนในตัวจากแบรนด์ Carlo Gavazzi ที่ได้รับการออกแบบให้มีระบบป้องกันความร้อนเกินพิกัดเพื่อความปลอดภัยสูงสุดในตู้คอนโทรล รองรับโหลดกระแสสลับ 30 แอมแปร์ที่แรงดัน 230VAC และรับสัญญาณควบคุมแบบ DC ทำงานด้วยวงจร Zero Crossing ที่ช่วยให้การจ่ายพลังงานไฟฟ้าเป็นไปอย่างนุ่มนวลและแม่นยำ มาตรฐานการผลิตระดับสากลช่วยให้ตัวอุปกรณ์ทนทานต่อสภาพแวดล้อมทางอุตสาหกรรม ลดความเสี่ยงเรื่องเครื่องจักรหยุดชะงักจากการเสื่อมสภาพของหน้าสัมผัสได้อย่างสมบูรณ์

คุณสมบัติ

• โซลิดสเตตรีเลย์รุ่นพิเศษที่มีระบบตรวจสอบสถานะการทำงานในตัว (Integrated Monitoring) สำหรับตรวจจับไฟเมนขาด โหลดขาด หรือรีเลย์ลัดวงจร
• รองรับกระแสโหลดใช้งาน 30 AAC ที่แรงดันไฟสลับ 42-265 VAC พร้อมภาคจ่ายไฟเลี้ยงระบบ 24 VDC และแรงดันควบคุม 4-32 VDC
• มีเอาต์พุตแจ้งเตือนสถานะผิดปกติ (Alarm Output) และไฟ LED สีแดงกะพริบแยกประเภทความผิดพลาดเพื่อช่วยวิเคราะห์ปัญหาได้อย่างแม่นยำ
• เข้าสายพาวเวอร์ด้วยระบบสกรูและเข้าสายคอนโทรลด้วยสปริงปลั๊กในรูปแบบ E-Type Layout
• ป้องกันความเสียหายจากแรงดันไฟกระชากด้วยวาริสเตอร์ในตัว รองรับค่าพิกัดกระแสลัดวงจร (SCCR) สูงสุด 100 kArms

ข้อมูลจำเพาะ

• โซลิดสเตตรีเลย์พร้อมระบบมอนิเตอร์อัจฉริยะ รุ่น RGC1A23D31KEM (Series RG..M) ชนิด 1 เฟส Zero Cross พร้อมฮีตซิงก์ในตัว
• รองรับแรงดันโหลดพิกัด 230 VAC (800 Vp) แรงดันควบคุม 4 ถึง 32 VDC และใช้ไฟเลี้ยงวงจรมอนิเตอร์ 24 VDC
• พิกัดกระแสใช้งาน 30 AAC ที่ 40°C อัปเกรดค่าความทนทานกระแสชั่วขณะ (I²t) สูงถึง 6600 A²s
• ตรวจจับความผิดปกติของระบบได้ครบถ้วน (ไฟเมนขาด, โหลดขาด, SSR ลัดวงจรหรือเปิดวงจร) พร้อมเอาต์พุต Alarm Transistor และไฟ LED แจ้งเตือนสีแดง
• โครงสร้างขั้วต่อแบบ E-Type ขั้วพาวเวอร์แบบสกรู ขั้วควบคุมแบบสปริงปลั๊กในตัวเรือนขนาดกะทัดรัด

โหมดการสลับเอาต์พุต	Zero cross
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	30 A
แรงดันไฟฟ้าในการทำงาน	42V... 265 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0 V
ควบคุมแรงดันไฟฟ้า DC	4V... 32 V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp

ข้อมูลทางเทคนิค

• รีเลย์โซลิดสเตต 1 เฟส รุ่นมีระบบ Monitoring ตรวจจับความผิดปกติของทั้งตัว SSR และสถานะโหลดในตัว
• รองรับแรงดันไฟฟ้าใช้งานด้านโหลดในช่วง 42 ถึง 265 VAC (ความถี่ 50/60 Hz) และทนแรงดันยอดคลื่นได้ 800 Vp
• ใช้แรงดันควบคุม 4 ถึง 32 VDC พร้อมเอาต์พุตทรานซิสเตอร์แจ้งเตือนสถานะ Alarm เมื่อเกิดเหตุขัดข้องในวงจร
• จ่ายกระแสได้ 30 AAC ในตัวถังสลิมกว้างเพียง 17.5 มม. (Low Depth) และอัปเกรดค่าทนกระแส I²t สูงถึง 6,600 A²s
• เชื่อมต่อสายเพาเวอร์ด้วยขั้วสกรูในรูปแบบ E-Type และใช้ปลั๊กเสียบ 3 ขั้วสำหรับไฟเลี้ยงและสัญญาณควบคุม

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1A23D31KEM Data Sheet
