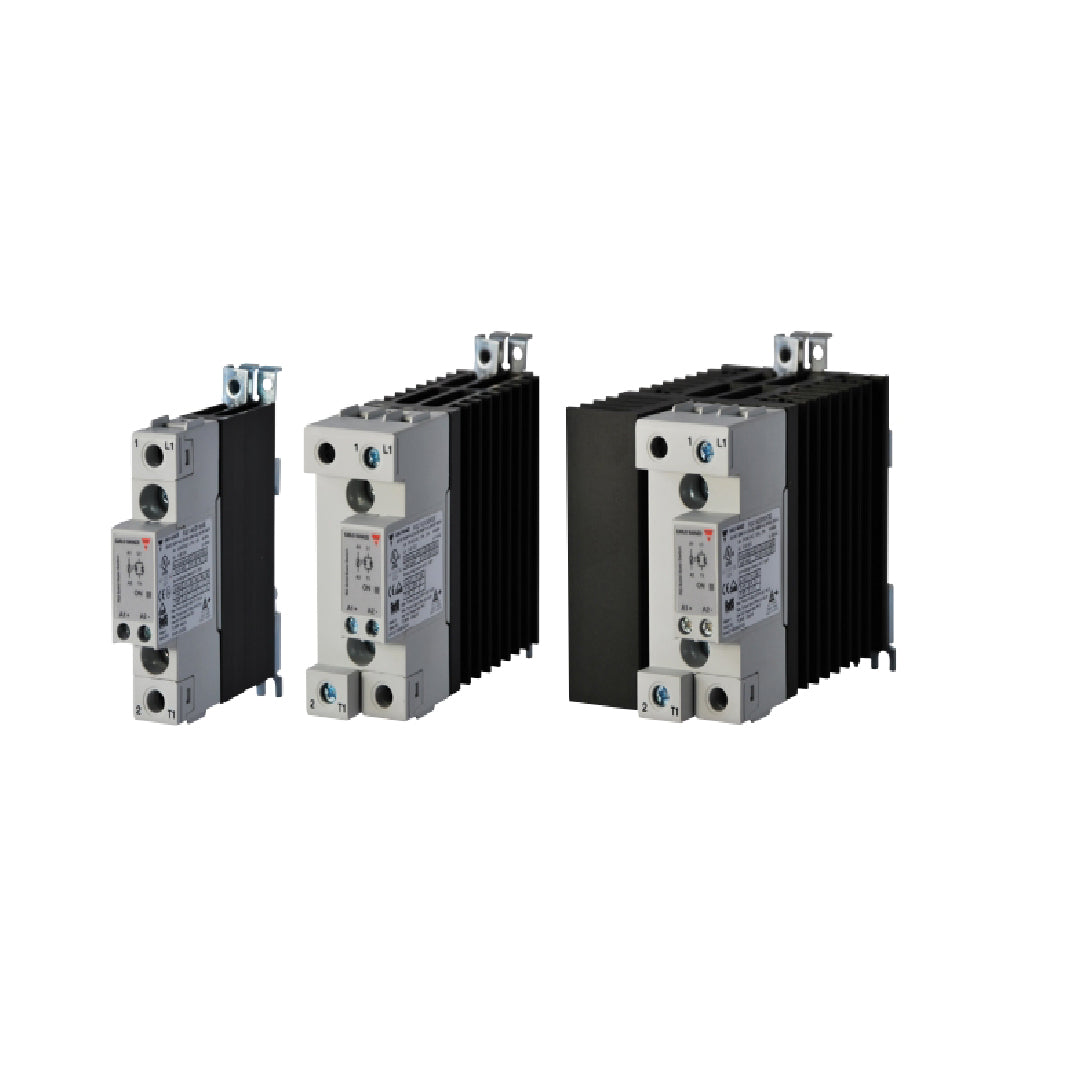

Solid State Relay carlo gavazzi RGC1A23D25KKE โซลิดสเตตคอนแทคเตอร์ 1 เฟสขนาด 25A ที่แรงดัน 230VAC จาก Carlo Gavazzi สั่งงานด้วยไฟตรง (DC Control) ออกแบบจุดเชื่อมต่อสายเป็นแบบสกรูในรูปแบบ Contactor Configuration เพื่อความคุ้นเคยในการติดตั้งและตรวจสอบระบบ ตัวเครื่องผสานครีบระบายความร้อนอะลูมิเนียมที่มีประสิทธิภาพการแลกเปลี่ยนความร้อนสูงเข้ากับไฟ LED แสดงสถานะการทำงานที่ชัดเจน ช่วยให้การควบคุมการเปิดปิดฮีตเตอร์มีความถี่และความแม่นยำสูงกว่าคอนแทคเตอร์แบบเดิม พร้อมยืดอายุการใช้งานของระบบไฟฟ้าโดยไม่ต้องบำรุงรักษาหน้าสัมผัส

คุณสมบัติ

• โซลิดสเตตคอนแทคเตอร์ 1 เฟส รองรับกระแสโหลดต่อเนื่อง 25 AAC ที่ช่วงแรงดันไฟฟ้ากระแสสลับ 42 ถึง 265 VAC
• ใช้แรงดันควบคุมอินพุตไฟตรง 3 ถึง 32 VDC พร้อมระบบตัดต่อโหลดแบบ Zero-Cross และไฟ LED แสดงสถานะอินพุต
• โครงสร้างขั้วต่อแบบ U-Layout พร้อมขั้วขันสกรูทั้งฝั่งสายเมนและสายสัญญาณ (KGU) เพื่อการเข้าสายที่คุ้นเคยและแน่นหนา
• ปกป้องวงจรภายในด้วยวาริสเตอร์ดูดซับแรงดันไฟกระชากฝั่งเอาต์พุต (800 Vp) และวงจรกันไฟย้อนกลับฝั่งอินพุต
• ฮีตซิงก์อะลูมิเนียมติดตั้งสำเร็จจากโรงงาน รองรับการระบายความร้อนที่พิกัด 25 แอมป์ได้อย่างมีประสิทธิภาพบนราง DIN

ข้อมูลจำเพาะ

• ลักษณะการทำงาน: โซลิดสเตตรีเลย์พร้อมครีบระบายความร้อน 1 เฟส สวิตชิ่งที่จุดตัดศูนย์ (Zero-Cross) ไร้เสียงรบกวนขณะตัดต่อ
• พิกัดกระแสและแรงดันโหลด: จ่ายกระแสโหลดได้ 25 AAC ที่แรงดันไฟฟ้ากระแสสลับ 42-265 VAC (800 Vp) พิกัด I²t เท่ากับ 1800 A²s
• แรงดันควบคุมการทำงาน: รับสัญญาณไฟตรง 4-32 VDC มีระบบป้องกันการต่อสลับขั้วและไฟ LED แสดงสถานะการสั่งงาน
• การเชื่อมต่อสายไฟ: ขั้วต่อแบบสกรูทั้งด้านควบคุมและด้านกำลัง (KK) จัดเรียงขั้วต่อในรูปแบบคอนแทคเตอร์ (E-Layout)
• ความคุ้มค่าในการติดตั้ง: ดีไซน์สลิมกว้าง 17.5 มม. ช่วยประหยัดพื้นที่ในตู้คอนโทรลและลดค่าใช้จ่ายในการบำรุงรักษาในระยะยาว

โหมดการสลับเอาต์พุต	Zero cross
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	25 A
กระแสไฟฟ้าที่กำหนด AC-53a	5A
แรงดันไฟฟ้าในการทำงาน	24 V 264 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V 0V
ควบคุมแรงดันไฟฟ้า DC	3V 32 V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp

ข้อมูลทางเทคนิค

• ชนิดอุปกรณ์: โซลิดสเตตคอนแทคเตอร์ 1 โพล แบบ Zero-Cross Switching รุ่นยอดนิยมสำหรับงานควบคุมฮีตเตอร์ไฟฟ้าด้วยสัญญาณ SSR Output จาก Temperature Controller
• ย่านแรงดันใช้งาน (Ue): 24 ถึง 265 VAC รองรับแรงดันยอดคลื่นสูงสุด 800 Vp พร้อมวาริสเตอร์ป้องกันแรงดันเกินคร่อมขั้วเอาต์พุตในตัว
• พิกัดกระแสโหลด (Ie): จ่ายกระแสต่อเนื่อง 25 AAC (AC-51) และ 5 AAC (AC-53a) โดยมีค่าพิกัด I²t อยู่ที่ 1,800 A²s และพิกัด SCCR 100 kA
• แรงดันคอยล์ควบคุม (Uc): 3 ถึง 32 VDC พร้อมระบบป้องกันการต่อกลับขั้วและการแยกสัญญาณไฟฟ้าที่ทนแรงดันได้ 4000 Vrms
• รูปแบบขั้วต่อและมิติ: จัดวางขั้วแบบ Contactor (E-Layout) ใช้ขั้วต่อสกรูพร้อมแผ่นหนีบสายทั้งด้านควบคุมและเพาเวอร์ (KK) ขนาดความกว้างเพียง 17.5 มม.
