Solid State Relay carlo gavazzi RGC1A23D15KKE

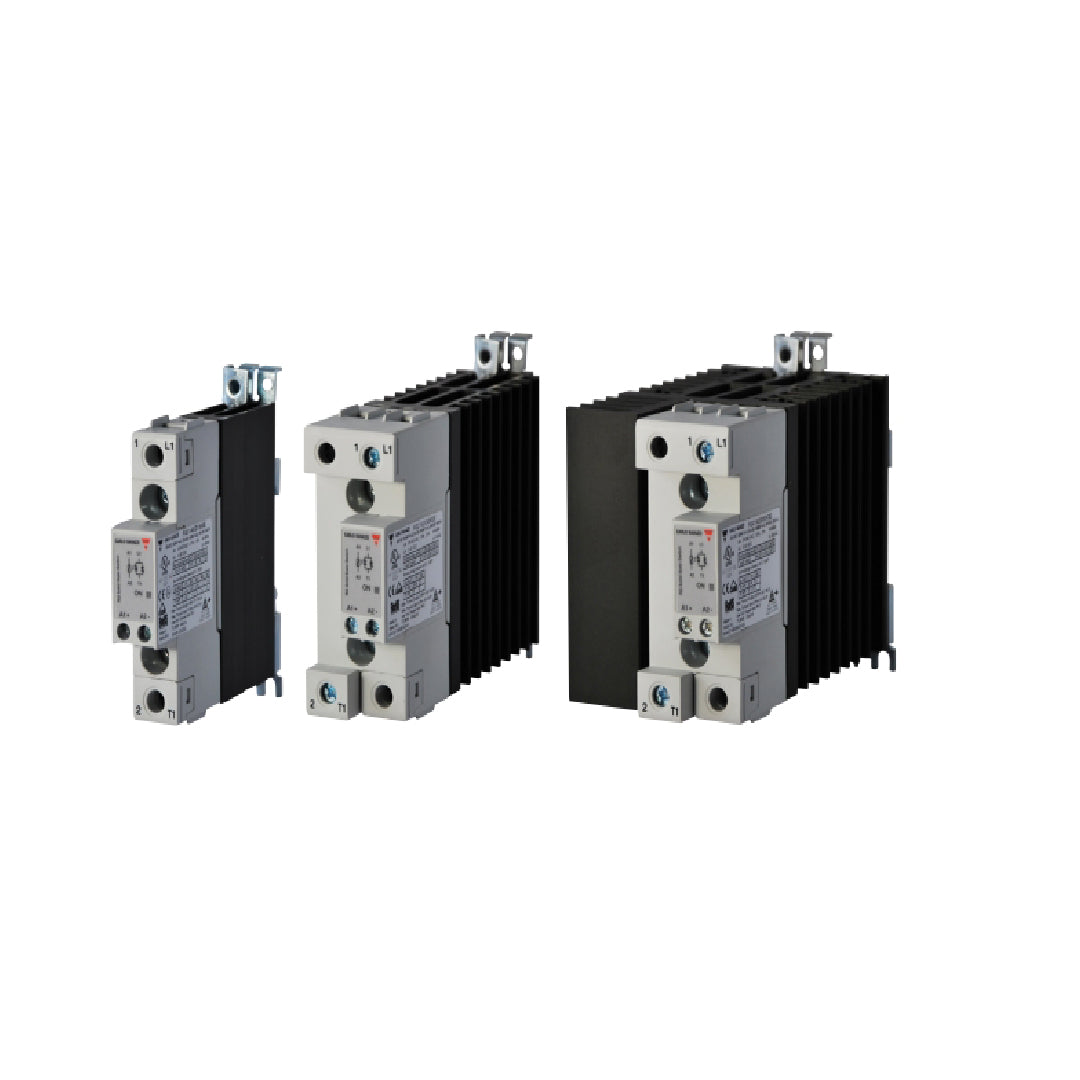

Solid State Relay carlo gavazzi RGC1A23D15KKE โซลิดสเตตคอนแทคเตอร์ขนาด 1 เฟสจากแบรนด์ Carlo Gavazzi ที่รองรับแรงดันโหลด 230VAC และพิกัดกระแส 15A รับสัญญาณควบคุมแบบไฟตรง (DC Control) ออกแบบจุดต่อสายเป็นแบบสกรูในรูปแบบ Contactor Configuration ที่คุ้นเคย ช่วยให้การติดตั้งบนราง DIN และการเดินสายไฟเข้าออกทำได้อย่างเป็นระเบียบ ตัวครีบระบายความร้อนถูกออกแบบให้เป็นส่วนหนึ่งของโครงสร้างเพื่อการถ่ายเทความร้อนที่รวดเร็ว พร้อมวงจรป้องกันแรงดันกระชากภายในตัว ช่วยให้ระบบสวิตชิ่งทำงานได้อย่างเสถียรและไร้เสียงรบกวนตลอดอายุการใช้งาน

คุณสมบัติ

• โซลิดสเตตคอนแทคเตอร์ 1 โพล พิกัดกระแส 15 AAC รองรับแรงดันโหลด 42 ถึง 265 VAC ในรูปแบบขั้วต่อ U-Layout
• สั่งงานด้วยแรงดันไฟตรง (DC Control) ช่วงกว้าง 3 ถึง 32 VDC ใช้กระแสอินพุตต่ำจึงต่อตรงจากพอร์ตเอาต์พุตของ PLC ได้ทันที
• ขั้วต่อสายทั้งด้านกำลังและด้านควบคุมเป็นแบบสกรู (KGU) พร้อมวงจรป้องกันการต่อสายอินพุตสลับขั้ว
• ทำงานตัดต่อด้วยเทคนิค Zero-Cross Switching และมีวาริสเตอร์ภายในช่วยดูดซับแรงดันกระชากฝั่งเอาต์พุต
• ตัวถังกว้างเพียง 17.5 มม. มาพร้อมครีบระบายความร้อนในตัวและไฟ LED สีเขียวแสดงสถานะเมื่อได้รับคำสั่งทำงาน

ข้อมูลจำเพาะ

• หลักการทำงาน: โซลิดสเตตรีเลย์พร้อมฮีตซิงก์ในตัว 1 เฟส ทำงานแบบ Zero-Cross Switching ลดการเกิดสัญญาณรบกวนทางไฟฟ้า
• ความสามารถในการรับโหลด: รองรับกระแสสลับ 15 AAC ที่แรงดัน 42-265 VAC (800 Vp) ความถี่ใช้งาน 45 ถึง 65 Hz
• สัญญาณควบคุมด้านอินพุต: รับแรงดันไฟตรง 4-32 VDC กินกระแสต่ำ สามารถสั่งงานโดยตรงจากเอาต์พุตทรานซิสเตอร์ของ PLC ได้
• โครงสร้างขั้วต่อสาย: ขั้วต่อแบบสกรูทั้งด้านอินพุตและเอาต์พุต (KK) จัดวางทิศทางการเดินสายแบบคอนแทคเตอร์ (E-Layout)
• ขนาดและมาตรฐานรับรอง: ตัวถังกว้าง 17.5 มม. ผ่านการรับรองมาตรฐานสากล CE, UL, cUL และ VDE สำหรับงานอุตสาหกรรม

โหมดการสลับเอาต์พุต	Zero cross
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	20 A
กระแสไฟฟ้าที่กำหนด AC-53a	5A
แรงดันไฟฟ้าในการทำงาน	24 V... 264 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V... 0V
ควบคุมแรงดันไฟฟ้า DC	3V... 32 V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp

ข้อมูลทางเทคนิค

• ชนิดของอุปกรณ์: โซลิดสเตตคอนแทคเตอร์ 1 โพล แบบ Zero-Cross Switching พร้อมฮีตซิงก์ในตัว ขนาดความกว้างเพียง 17.5 มม. (เทียบเท่าเบรกเกอร์ลูกย่อย 1 โพล)
• พิกัดแรงดันด้านโหลด (Ue): 24 ถึง 265 VAC (45 ถึง 65 Hz) ทนแรงดันยอดคลื่นสูงสุด 800 Vp พร้อมระบบป้องกันแรงดันเกินชั่วขณะภายในตัว
• ความสามารถในการจ่ายกระแส (Ie): พิกัดกระแสต่อเนื่อง 20 AAC (AC-51) และ 5 AAC (AC-53a) โดยมีค่าความทนทานกระแสกระชาก I²t ที่ 525 A²s
• แรงดันคอยล์ควบคุม (Uc): อินพุตไฟตรง 3 ถึง 32 VDC เชื่อมต่อเข้ากับเอาต์พุตทรานซิสเตอร์ของ PLC หรือตัวควบคุมอุณหภูมิ PID ได้โดยตรง
• การเข้าสายและการติดตั้ง: จัดวางขั้วแบบ Contactor (E-Layout) ใช้ขั้วต่อสกรูพร้อมแผ่นหนีบสาย (Screw with Captive Clamp - KK) ทั้งด้านควบคุมและด้านโหลด

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1A23D15KKE Data Sheet
