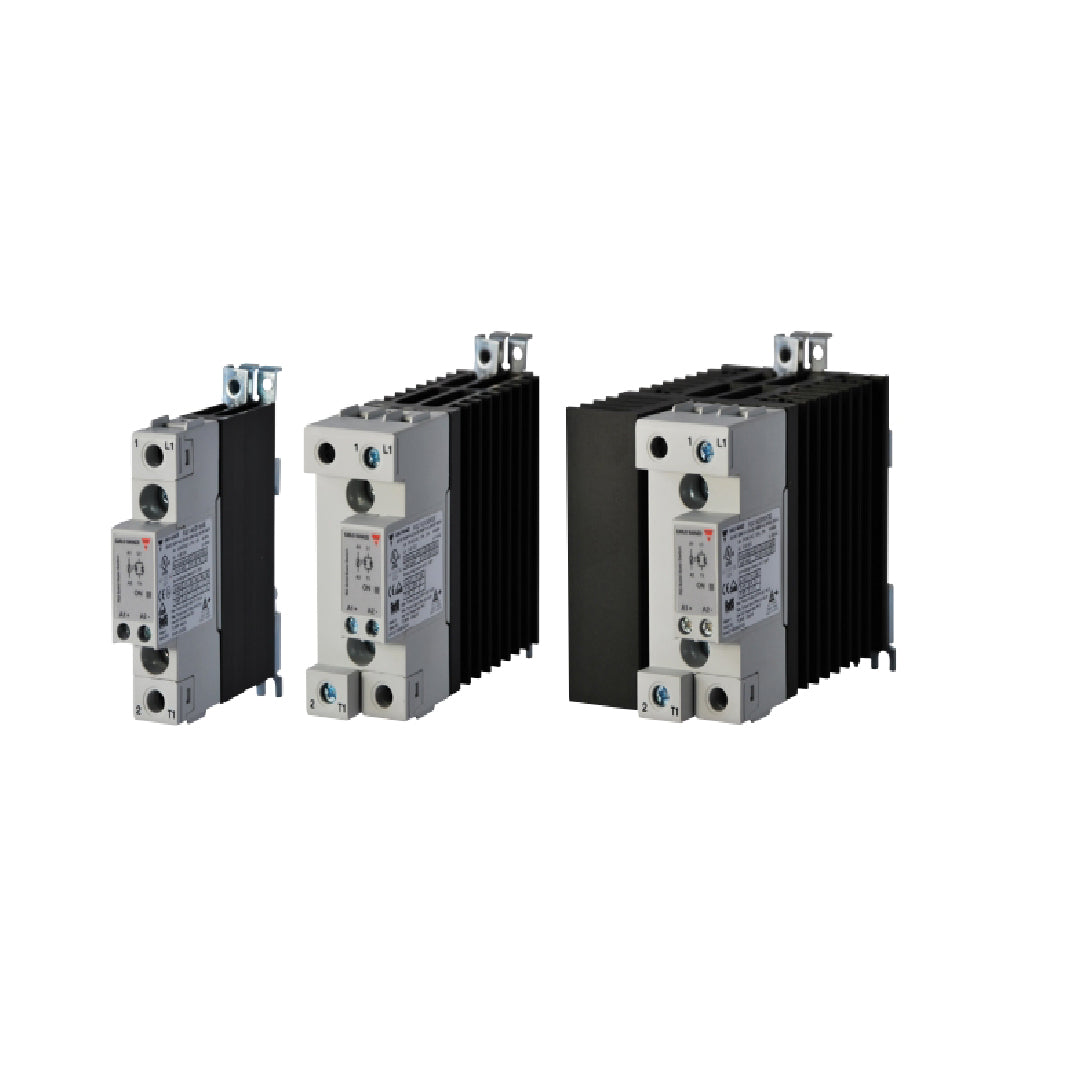

Solid State Relay carlo gavazzi RGC1A23A15KKE

Solid State Relay carlo gavazzi RGC1A23A15KKE โซลิดสเตตคอนแทคเตอร์ขนาดกะทัดรัดแบบ 1 เฟสจากแบรนด์ Carlo Gavazzi รองรับแรงดันไฟฟ้า 230VAC และกระแสโหลด 15A สั่งงานด้วยไฟสลับ (AC Control) รุ่นนี้ออกแบบตำแหน่งขั้วต่อในรูปแบบ Contactor Configuration พร้อมขั้วสกรูมาตรฐานทั้งฝั่งอินพุตและเอาต์พุต ช่วยให้การเดินสายไฟเข้ากับระบบเดิมทำได้อย่างคุ้นเคยและเป็นระเบียบ ตัวครีบระบายความร้อนได้รับการคำนวณมาอย่างแม่นยำเพื่อการถ่ายเทความร้อนสู่บรรยากาศได้ดีเยี่ยม พร้อมไฟ LED แสดงสถานะการทำงานที่ช่วยให้การตรวจสอบหน้างานทำได้สะดวกรวดเร็ว

คุณสมบัติ

• โซลิดสเตตคอนแทคเตอร์ 1 เฟส พิกัดกระแส 15 AAC ที่ออกแบบมาสำหรับระบบแรงดันไฟฟ้า 42 ถึง 265 VAC (800 Vp)
• รับสัญญาณสั่งงานอินพุตแบบ AC/DC ช่วง 20 ถึง 265 VAC หรือ 24 ถึง 190 VDC ทำงานตัดต่อแบบ Zero-Cross
• จัดวางตำแหน่งขั้วต่อแบบ U-Layout (เหมือน SSR มาตรฐาน) พร้อมขั้วต่อสายแบบสกรูทั้งฝั่งอินพุตและเอาต์พุต
• ตัวเครื่องรวมครีบระบายความร้อนไว้ในชิ้นเดียวด้วยความกว้างเพียง 17.5 มม. ช่วยเพิ่มความหนาแน่นในการจัดวางอุปกรณ์บนราง DIN
• มีไฟ LED สีเขียวแสดงสถานะอินพุตและวงจรป้องกันแรงดันไฟกระชากด้วยวาริสเตอร์ภายในตัว

ข้อมูลจำเพาะ

• รูปแบบการทำงาน: โซลิดสเตตรีเลย์พร้อมฮีตซิงก์ 1 โพล สวิตชิ่งแบบ Zero-Cross สำหรับควบคุมฮีตเตอร์และโหลดความต้านทาน
• พิกัดทางไฟฟ้าด้านโหลด: ทนกระแสใช้งานต่อเนื่อง 15 AAC ที่แรงดัน 42-265 VAC (800 Vp) รองรับความถี่ 45-65 Hz
• สัญญาณควบคุมอินพุต: ทำงานด้วยแรงดัน 20-275 VAC / 24-190 VDC แยกกัลวานิกระหว่างภาคควบคุมและภาคกำลังที่ 4000 Vrms
• ลักษณะขั้วต่อสาย: ใช้ขั้วต่อแบบสกรูทั้งด้านอินพุตและเอาต์พุต (KK) ในโครงสร้างการเดินสายแบบคอนแทคเตอร์ (E-Layout)
• มิติและการติดตั้ง: ความกว้างตัวเครื่อง 17.5 มม. ติดตั้งง่ายบนราง DIN มาตรฐาน ช่วยลดพื้นที่การประกอบตู้คอนโทรลลงถึง 25%

โหมดการสลับเอาต์พุต	Zero cross
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	20 A
กระแสไฟฟ้าที่กำหนด AC-53a	5A
แรงดันไฟฟ้าในการทำงาน	24 V 264 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	20 V 275 V
ควบคุมแรงดันไฟฟ้า DC	21.6 V 190 V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp

ข้อมูลทางเทคนิค

• ชนิดอุปกรณ์: โซลิดสเตตคอนแทคเตอร์ 1 โพล แบบ Zero-Cross Switching ออกแบบมาเพื่อใช้ทดแทนแมกเนติกคอนแทคเตอร์ในงานที่มีความถี่การตัดต่อสูง
• ย่านแรงดันใช้งาน (Ue): 24 ถึง 265 VAC (45 ถึง 65 Hz) พิกัดแรงดันบล็อกสูงสุด 800 Vp พร้อมวาริสเตอร์ป้องกันแรงดันกระชากภายในตัว
• พิกัดกระแสโหลด (Ie): จ่ายกระแสโหลดความต้านทาน (AC-51) ได้ 20 AAC และโหลดเหนี่ยวนำ (AC-53a) ได้ 5 AAC ที่ค่าพิกัด I²t เท่ากับ 525 A²s
• แรงดันสัญญาณควบคุม (Uc): อินพุต AC/DC ย่านกว้าง 20 ถึง 275 VAC (24 ถึง 190 VDC) มีความทนทานต่อสัญญาณรบกวนในสายควบคุมสูง
• โครงสร้างขั้วต่อและขนาด: จัดวางขั้วสายแบบ Contactor (E-Layout) ใช้ขั้วต่อสกรูพร้อมแผ่นหนีบสายทั้งด้านควบคุมและเพาเวอร์ (KK) ขนาดความกว้างตัวถัง 17.5 มม.

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1A23A15KKE Data Sheet
