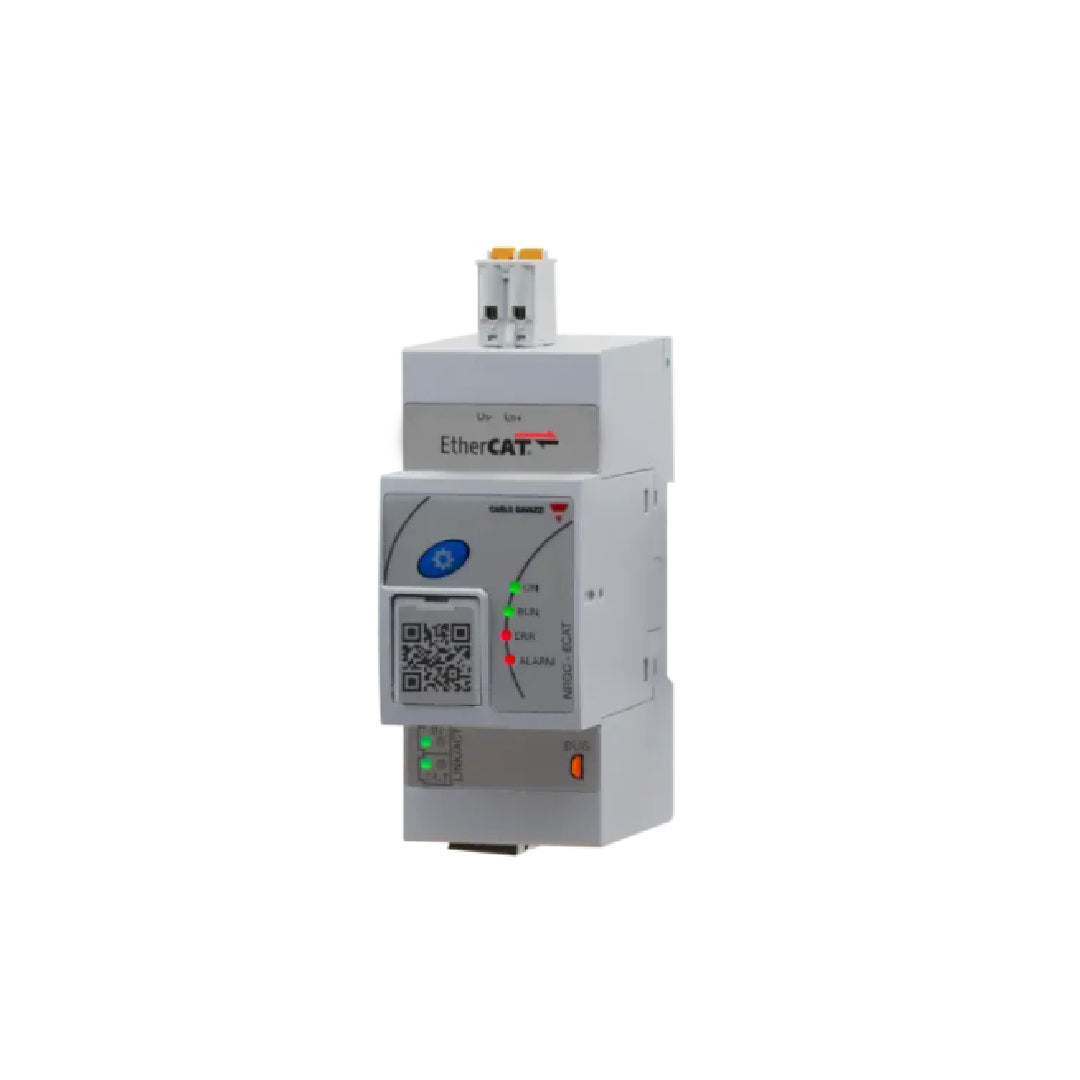

Solid State Relay carlo gavazzi NRGC-ECAT

Solid State Relay carlo gavazzi NRGC-ECAT โมดูลสื่อสารอัจฉริยะในตระกูล NRGC จาก Carlo Gavazzi ที่พัฒนาขึ้นเพื่อเชื่อมต่อระบบโซลิดสเตตรีเลย์เข้ากับเครือข่ายอุตสาหกรรมผ่านโปรโตคอล EtherCAT โดยตรง ช่วยยกระดับการควบคุมโหลดความร้อนสู่มาตรฐาน Industry 4.0 ด้วยความสามารถในการรับส่งข้อมูลแบบเรียลไทม์ทั้งค่ากระแส แรงดัน กำลังไฟฟ้า และการแจ้งเตือนสถานะความผิดปกติของระบบ ตัวอุปกรณ์ออกแบบให้ติดตั้งบนราง DIN ได้อย่างกะทัดรัด ช่วยลดความซับซ้อนของการเดินสายไฟในตู้คอนโทรลและเพิ่มประสิทธิภาพการบำรุงรักษาเชิงพยากรณ์

คุณสมบัติ

• คอนโทรลเลอร์สื่อสารหลักสำหรับระบบโซลิดสเตตรีเลย์ตระกูล NRG ที่เชื่อมต่อผ่านโปรโตคอลอุตสาหกรรม EtherCAT โดยตรง
• สามารถบริหารจัดการและแลกเปลี่ยนข้อมูลแบบเรียลไทม์กับโซลิดสเตตรีเลย์รุ่น RG..CM..N ในระบบบัสเดียวกันได้สูงสุดถึง 32 โพล
• ใช้แหล่งจ่ายไฟเลี้ยงพิกัด 24 VDC (ช่วงทำงาน 19.2 ถึง 32 VDC) อัตราการกินไฟต่ำกว่า 12 W พร้อมวงจรป้องกันการสลับขั้ว
• มีไฟ LED แสดงสถานะการทำงานครบถ้วน ได้แก่ ON, BUS, RUN, ERR และ ALARM เพื่อช่วยวิเคราะห์และแก้ไขปัญหาหน้างานได้รวดเร็ว
• ตัวถังขนาดกะทัดรัดความกว้างเพียง 35 มม. (2-DIN) มาตรฐานการป้องกันการสัมผัสระดับ IP20 ติดตั้งบนราง DIN ได้สะดวก

ข้อมูลจำเพาะ

• ประเภทอุปกรณ์: โมดูลคอนโทรลเลอร์สื่อสารหลักสำหรับระบบโซลิดสเตตรีเลย์อัจฉริยะในตระกูล NRG Series
• โปรโตคอลการสื่อสาร: รองรับการเชื่อมต่อเครือข่ายอุตสาหกรรมผ่านอินเทอร์เฟซ EtherCAT ความเร็วสูงแบบเรียลไทม์
• ความสามารถในการขยายระบบ: ควบคุมและอ่านค่าพารามิเตอร์โซลิดสเตตรีเลย์รุ่น RG..N ในวงจรบัสเดียวกันได้สูงสุด 32 ถึง 48 โพล
• แรงดันไฟเลี้ยงโมดูล: ใช้แหล่งจ่ายไฟตรง 24 VDC (ช่วงใช้งาน 19.2 ถึง 32 VDC) อัตราการกินไฟต่ำกว่า 12 W
• การติดตั้งและขนาดโครงสร้าง: ออกแบบสำหรับยึดราง DIN ขนาดความกว้างกะทัดรัดเพียง 35 มม. (2-DIN) มาตรฐานการป้องกัน IP20

แรงดันไฟฟ้าในการทำงาน	19.2 V 32 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	0V...0V
การเชื่อมต่อไฟฟ้า	Spring

ข้อมูลทางเทคนิค

• ประเภทอุปกรณ์และโปรโตคอล: คอนโทรลเลอร์สื่อสารหลักสำหรับระบบ NRG BUS รองรับการเชื่อมต่อเครือข่ายอุตสาหกรรมผ่านโปรโตคอล EtherCAT ด้วยพอร์ต RJ45 คู่ (X1, X2)
• ความสามารถในการขยายระบบ: ควบคุมและมอนิเตอร์โซลิดสเตตรีเลย์รุ่น RG..CM..N ได้สูงสุด 32 โพล หรือรุ่น RG..D..N ได้สูงสุด 48 โพล ในวงจร NRG BUS เดียวกัน
• แรงดันไฟเลี้ยงระบบ (Us): ใช้ไฟเลี้ยงกระแสตรง 24 VDC (ย่านการทำงาน 19.2 ถึง 32 VDC) กินกำลังไฟต่ำกว่า 12 W พร้อมวงจรป้องกันการต่อขั้วไฟกลับด้าน
• ฟังก์ชันการวิเคราะห์และตั้งค่า: รองรับการรับ-ส่งข้อมูลแบบเรียลไทม์ผ่านไฟล์โครงสร้าง ESI เพื่ออ่านค่าทางไฟฟ้าและแจ้งเตือนความผิดปกติของโหลดหรือตัว SSR ทันที
• ขนาดตัวถังและการติดตั้ง: ตัวถังวัสดุ Noryl UL94 V0 กว้าง 35 มม. (ขนาด 2-DIN) ติดตั้งบนราง DIN มาพร้อมตัวต้านทานปิดปลายสาย (Termination Resistor) ในชุด

เอกสารข้อมูล

Solid State Relay carlo gavazzi NRGC-ECAT Data Sheet
