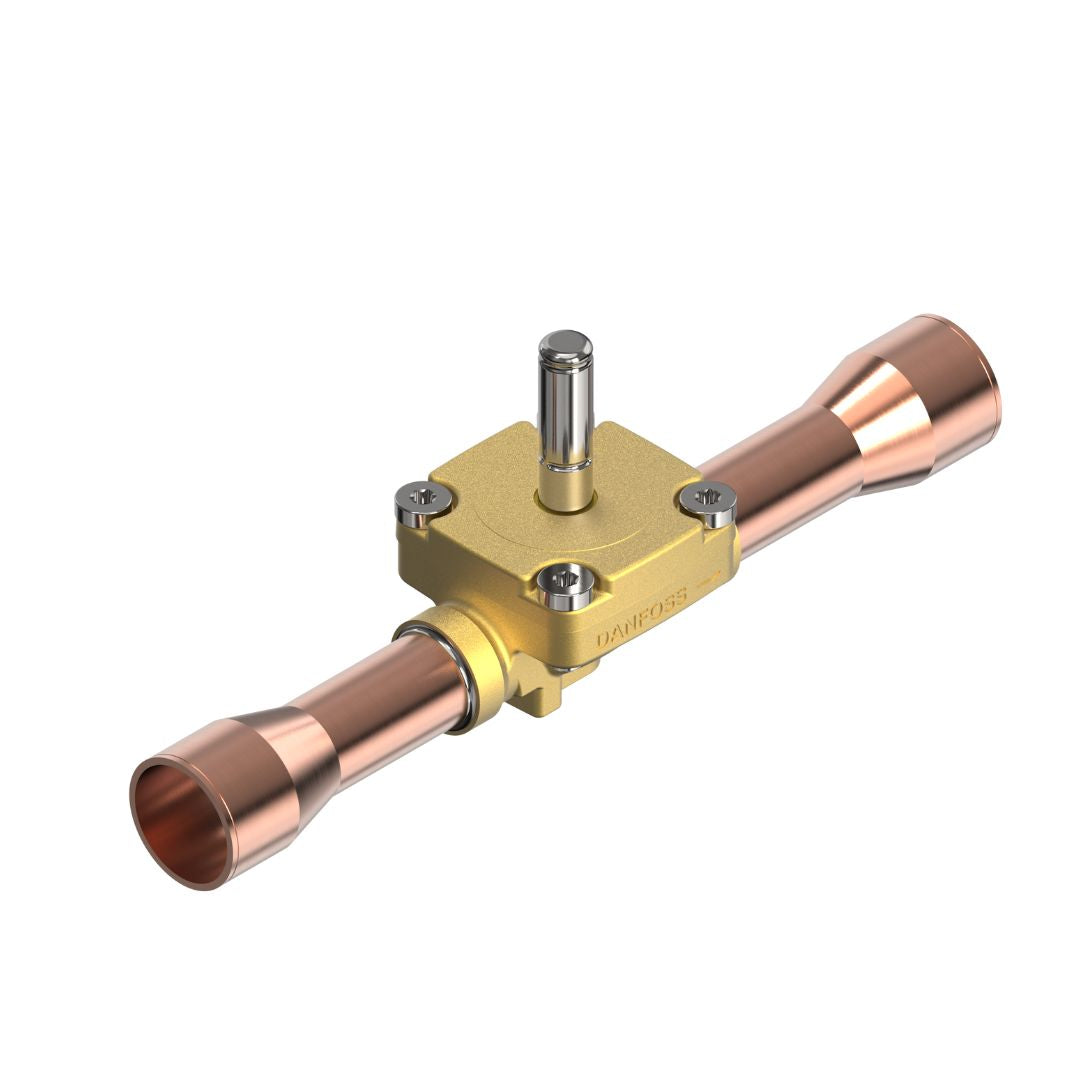

Solenoid Valve Danfoss, EVR 22, Solder, ODF, 1 3/8 Inch, Function NO Code 032L3268

โซลินอยด์วาล์ว Danfoss รุ่น EVR 22 รหัสสินค้า 032L3268 เป็นวาล์วควบคุมทิศทางการไหลของสารทำความเย็นที่ได้รับการออกแบบตามมาตรฐานวิศวกรรมระดับโลกของ Danfoss เด่นด้วยการเชื่อมต่อแบบเชื่อม Solder ODF ขนาด 1 3/8 นิ้ว ให้การติดตั้งที่แน่นหนา ลดปัญหาการรั่วซึมในระบบทำความเย็นและปรับอากาศได้อย่างมีประสิทธิภาพ ทำงานด้วยฟังก์ชันเปิดปกติ (Normally Open - NO) ซึ่งเปิดไหลต่อเนื่องเมื่อไม่มีกระแสไฟ ช่วยรักษาการหมุนเวียนสารทำความเย็นในจุดที่ต้องการความปลอดภัยสูง ตัวเรือนทนทานต่อสภาวะแรงดันสูง มั่นใจได้ในความแม่นยำและอายุการใช้งานที่ยาวนาน เหมาะสำหรับการเพิ่มเสถียรภาพให้ระบบอุตสาหกรรมความเย็น

คุณสมบัติ

• วาล์วโซลินอยด์สำหรับระบบทำความเย็นรุ่น EVR 22 จาก Danfoss ให้ประสิทธิภาพการตัดต่อที่แม่นยำ
• การเชื่อมต่อท่อทองแดงด้วยวิธี Solder ODF ออกแบบมาให้เข้ากับท่อขนาด 1 3/8 นิ้ว ได้อย่างพอดี
• กลไกทำงานแบบ NO (Normally Open) ช่วยให้สารทำความเย็นไหลผ่านได้ตลอดเวลาหากไม่มีไฟฟ้าสั่งการ
• วัสดุตัวเรือนผลิตอย่างแข็งแรงทนทาน เพื่อรองรับแรงดันสูงในวงจรอุตสาหกรรมขนาดใหญ่
• ตรวจสอบความถูกต้องของสเปกสินค้าได้จากพาร์ทนัมเบอร์ 032L3268 ตามมาตรฐานโรงงานผู้ผลิต

ข้อมูลจำเพาะ

• แบรนด์และซีรีส์: โซลินอยด์วาล์ว Danfoss รุ่น EVR 22
• รหัสสินค้า: 032L3268
• รูปแบบการเชื่อมต่อ: แบบเชื่อมท่อทองแดง (Solder, ODF) ขนาด 1 3/8 นิ้ว
• สถานะวาล์ว: ปกติเปิด (NO - Normally Open)
• การใช้งาน: อุปกรณ์ควบคุมการไหลสำหรับระบบทำความเย็นอุตสาหกรรม

Gross weight	1.725 Kg
Net weight	1.175 Kg
Volume	4.994 Liter
EAN	5702428952651
Actuator system [mm]	13.5 mm
Ambient temperature	-40 - 80 °C
Approval	UL EAC LLC CDC EURO-TYSK
Coil	No
Cv value [gal/min]	6.9 gal/min
Direction	Straightway
Fluid Group	2
Function	NO
Inlet connection type	Solder, ODF
Inlet size [in]	1 3/8 in
Kv value [m³/h]	6 m³/h
Lubricants compatibility	AB PAG PAO POE PVE
Manual operation option	No
Max. Working Pressure [bar]	45.2 bar
Max. Working Pressure [psig]	655 psig
MaxOPD[bar] 10W AC	21 bar
MaxOPD[bar] 20W DC	21 bar
MaxOPD[bar] coil BJ/BX	21 bar
MaxOPD[psi] 10W AC	305 psi
MaxOPD[psi] 20W DC	305 psi
MaxOPD[psi] coil BJ/BX	305 psi
Medium temperature range [°C] [max]	105 °C
Medium temperature range [°C] [min]	-40 °C
Medium temperature range [°F] [max]	221 °F
Medium temperature range [°F] [min]	-40 °F
MinODP [bar]	0.03 bar
MinODP [psi]	0.44 psi
Orifice size [mm]	24 mm
Outlet connection type	Solder, ODF
Outlet size [in]	1 3/8 in
Packing format	Multi pack
Parts Program name	EVR
PED category	Art. 4, par. 3
Product accessories	Solenoid valve accessories
Product group	Solenoid valves
Product Name Description	Solenoid valve
Quantity per packing format	4 pc
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R1234yf,R125,R134a,R152a,R22 R290,R32,R404A,R407A,R407C R407F,R410A,R417A,R448A,R449A R450A,R452A,R600,R600a,R513A R452B,R454B,R1234ze(E),R407H,R413A R422A,R422B,R422D,R438A,R444B R447A,R449B,R454C,R455A,R463A R513B,R515A,R515B,R516A,R442A R447B,R512A,R454A,R507A R512A,R513A,R513B,R515A,R515B,R516A R442A,R447B,R512A,R454A,R507A
SCIP dossier no.	576f0b3e-94ae-4820-ba3a-63004b4bb908
SCIP dossier product name	EVR 10-22 (NO)
Serviceable	Solenoid valve spare parts
Type	EVR 22
Type designation	Solenoid valve, Solder
UL approved refrigerants	R1234yf,R125,R134a,R152a,R22 R290,R32,R404A,R407A,R407C R407F,R410A,R417A,R448A,R449A R450A,R452A,R600,R600a,R513A R452B,R454B,R1234ze(E),R407H,R413A R422A,R422B,R422D,R438A,R444B R447A,R449B,R454C,R455A,R463A R513B,R515A,R515B,R516A,R442A R447B,R512A,R454A,R507A R512A,R513A,R513B,R515A,R515B
Valve operation	Servo-diaphragm

ข้อมูลทางเทคนิค

• รองรับการเชื่อมต่อท่อด้วยข้อต่อแบบบัดกรี ODF ขนาด 1 3/8 นิ้ว
• ออกแบบโครงสร้างระบบวาล์วทำงานในสถานะปกติเปิด (Normally Open)
• รหัสสินค้าเฉพาะตัวจากผู้ผลิต Danfoss Code 032L3268
• เหมาะสำหรับใช้งานควบคุมทิศทางการไหลในระบบทำความเย็นและปรับอากาศ
• โครงสร้างตัวเรือนมีความแข็งแรงทนทานต่อแรงดันใช้งานสูง

เอกสารข้อมูล

Solenoid Valve Danfoss, EVR 22, Solder, ODF, 1 3/8 Inch, Function NO Code 032L3268 Data Sheet
