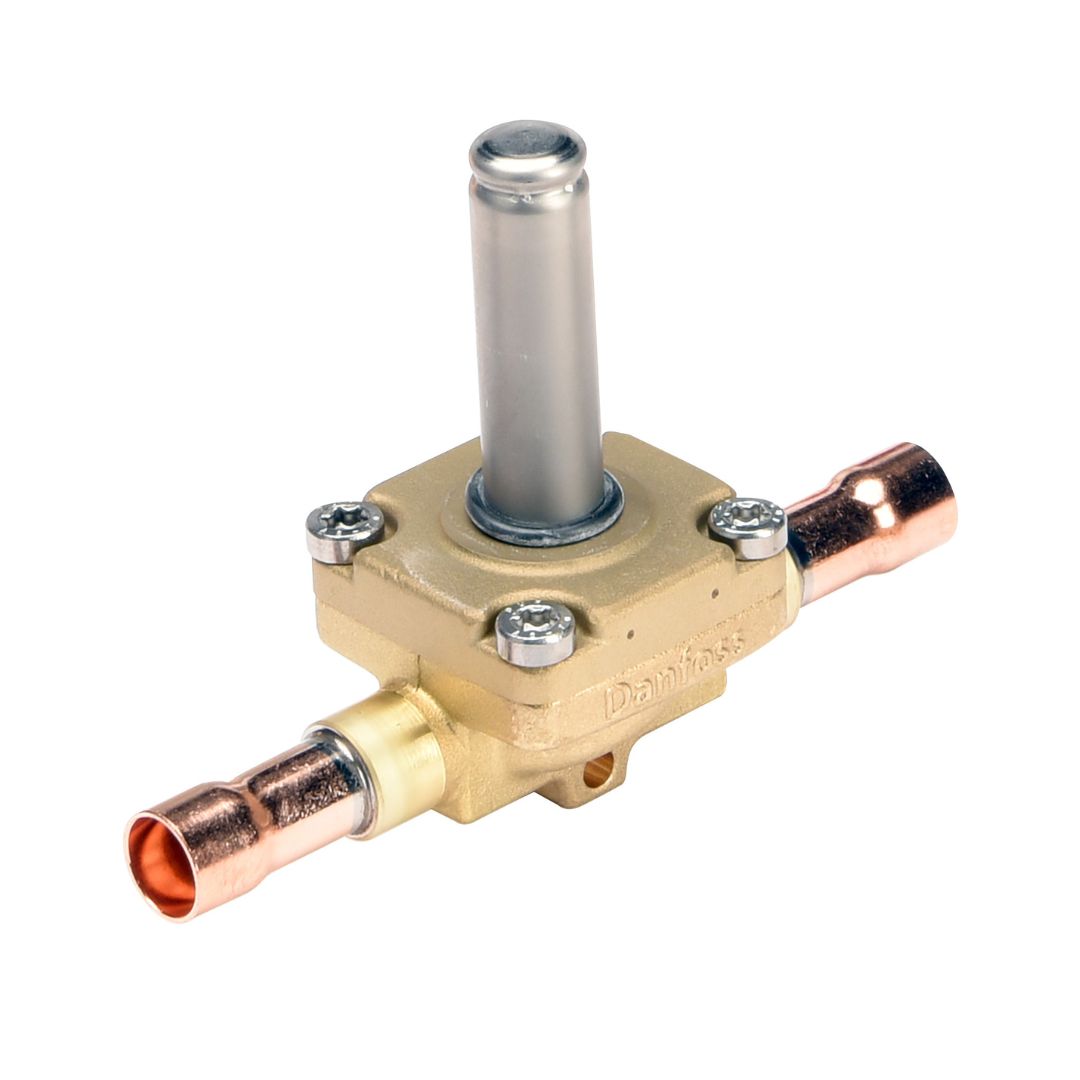

Solenoid Valve Danfoss, EVR 15, Solder, ODF, Function NO Code 032L1299

โซลินอยด์วาล์ว Danfoss รุ่น EVR 15 รหัสสินค้า 032L1299 ผลิตด้วยเทคโนโลยีวิศวกรรมชั้นสูงจาก Danfoss มุ่งเน้นการเพิ่มประสิทธิภาพในระบบปรับอากาศและทำความเย็นเชิงพาณิชย์ รองรับการเชื่อมต่อแบบเชื่อม Solder ODF เพื่อการเชื่อมประสานท่อที่แน่นหนาและลดจุดรั่วซึมอย่างจริงจัง มีฟังก์ชันการทำงานแบบเปิดปกติ (Normally Open - NO) ซึ่งวาล์วเปิดทางไหลโดยอัตโนมัติเมื่อไม่มีไฟเลี้ยง ช่วยควบคุมทิศทางสารทำความเย็นได้อย่างตรงจุด นวัตกรรมการผลิตช่วยลดแรงดันตกสะสมและทนทานต่อสภาวะการทำงานหนัก มอบความมั่นใจและความคุ้มค่าด้วยอายุการใช้งานยาวนานตามแบบฉบับ Danfoss

คุณสมบัติ

• ผลิตภัณฑ์โซลินอยด์รุ่น EVR 15 มอบประสิทธิภาพสูงสุดในการควบคุมทิศทางการไหลของก๊าซและของเหลว
• รูปแบบข้อต่อ Solder ODF ถูกออกแบบมาให้ยืดหยุ่นต่อการเชื่อมต่อกับท่อทองแดงในระบบทำความเย็น
• ทำงานภายใต้ฟังก์ชัน NO วาล์วจะยอมให้ของไหลผ่านช่องทางได้เต็มที่จนกว่าจะมีสัญญาณไฟฟ้าสั่งปิด
• ซีลกันรั่วซึมภายในมีอายุการใช้งานยาวนาน ทนทานต่อแรงดันกระชากในจังหวะการเริ่มและหยุดเครื่องคอมเพรสเซอร์
• ระบุพาร์ทนัมเบอร์ 032L1299 เพื่อความรวดเร็วในการค้นหาคู่มือการบำรุงรักษาและเอกสารข้อมูลด้านความปลอดภัย

ข้อมูลจำเพาะ

• แบรนด์และซีรีส์: โซลินอยด์วาล์ว Danfoss รุ่น EVR 15
• รหัสสินค้า: 032L1299
• รูปแบบการเชื่อมต่อ: แบบเชื่อมท่อทองแดง (Solder, ODF) ตามมาตรฐานการผลิต
• สถานะวาล์ว: ปกติเปิด (NO - Normally Open)
• การใช้งาน: ใช้ควบคุมของไหลในท่อระบบความเย็นทั่วไป

Gross weight	0.86 Kg
Net weight	0.728 Kg
Volume	2.959 Liter
EAN	5702428952712
Actuator system [mm]	13.5 mm
Ambient temperature	-40 - 80 °C
Approval	UL EAC LLC CDC EURO-TYSK
Coil	No
Cv value [gal/min]	3.8 gal/min
Direction	Straightway
Fluid Group	1 2
Function	NO
Inlet connection type	Solder, ODF
Inlet size [mm]	16 mm
Kv value [m³/h]	3.3 m³/h
Lubricants compatibility	AB PAG PAO POE PVE
Manual operation option	No
Max. Working Pressure [bar]	45.2 bar
Max. Working Pressure [psig]	655 psig
MaxOPD[bar] 10W AC	21 bar
MaxOPD[bar] 20W DC	21 bar
MaxOPD[psi] 10W AC	305 psi
MaxOPD[psi] 20W DC	305 psi
Medium temperature range [°C] [max]	105 °C
Medium temperature range [°C] [min]	-40 °C
Medium temperature range [°F] [max]	221 °F
Medium temperature range [°F] [min]	-40 °F
MinODP [bar]	0.03 bar
MinODP [psi]	0.44 psi
MWP [bar] PED compliant	49 bar
Orifice size [mm]	14 mm
Outlet connection type	Solder, ODF
Outlet size [mm]	16 mm
Packing format	Multi pack
Parts Program name	EVR
PED category	Art. 4, par. 3
Product accessories	Solenoid valve accessories
Product group	Solenoid valves
Product Name Description	Solenoid valve
Quantity per packing format	6 pc
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R1234yf,R125,R134a,R152a,R22 R290,R32,R404A,R407A,R407C R407F,R410A,R417A,R448A,R449A R450A,R452A,R600,R600a,R513A R452B,R454B,R1234ze(E),R407H,R413A R422A,R422B,R422D,R438A,R444B R447A,R449B,R454C,R455A,R463A R513B,R515A,R515B,R516A,R442A R447B,R512A,R454A,R507A R512A,R513A,R513B,R515A,R515B,R516A
SCIP dossier no.	29cb9379-b48f-46b9-9360-0837e10ce0bf
SCIP dossier product name	EVR 10-22/EVO 103/EVRC/EVRH 10-20 (NC)
Serviceable	Solenoid valve spare parts
Type	EVR 15
Type designation	Solenoid valve, Solder
UL approved refrigerants	R1234yf,R125,R134a,R152a,R22 R290,R32,R404A,R407A,R407C R407F,R410A,R417A,R448A,R449A R450A,R452A,R600,R600a,R513A R452B,R454B,R1234ze(E),R407H,R413A R422A,R422B,R422D,R438A,R444B R447A,R449B,R454C,R455A,R463A R513B,R515A,R515B,R516A,R442A R447B,R512A,R454A,R507A R512A,R513A,R513B,R515A,R515B,R516A
Valve operation	Servo-diaphragm

ข้อมูลทางเทคนิค

• รองรับการเชื่อมต่อท่อด้วยข้อต่อแบบบัดกรี ODF มาตรฐาน
• ออกแบบโครงสร้างระบบวาล์วทำงานในสถานะปกติเปิด (Normally Open)
• รหัสสินค้าเฉพาะตัวจากผู้ผลิต Danfoss Code 032L1299
• เหมาะสำหรับใช้งานควบคุมทิศทางการไหลในระบบทำความเย็นและปรับอากาศ
• โครงสร้างตัวเรือนมีความแข็งแรงทนทานต่อแรงดันใช้งานสูง

เอกสารข้อมูล

Solenoid Valve Danfoss, EVR 15, Solder, ODF, Function NO Code 032L1299 Data Sheet
