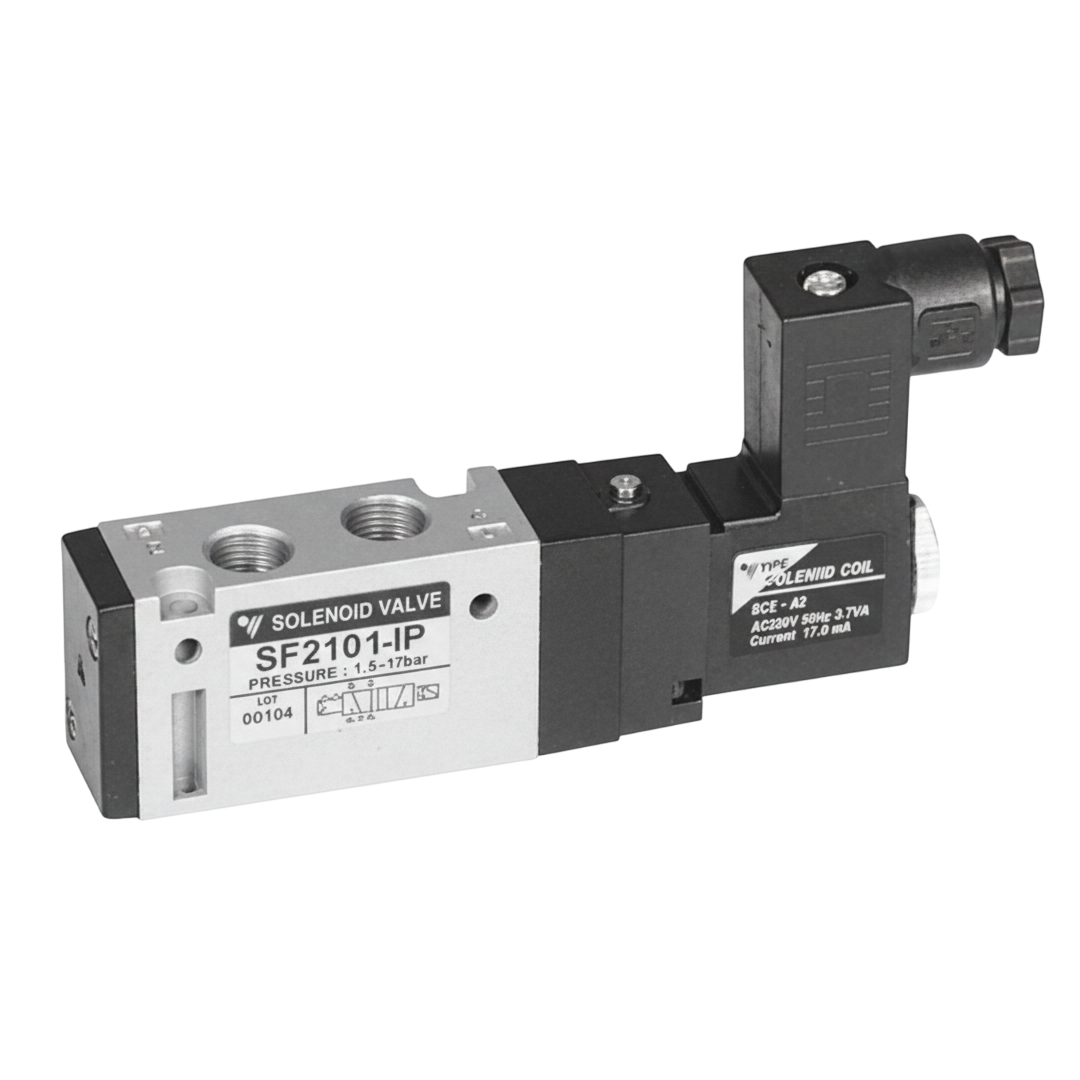

SF2000 Series Solenoid Valve YPC SF2211-IL-SD1-CZ1-A1
SF2000 Series Solenoid Valve YPC SF2211-IL-SD1-CZ1-A1
YPC
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
4,474.21 ฿
ราคาปกติ
ราคาโปรโมชัน
4,474.21 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด SF2000 Series Solenoid Valve YPC SF2211-IL-SD1-CZ1-A1
โซลินอยด์วาล์วของ YPC เป็นอุปกรณ์ควบคุมทางนิวเมติกที่ได้รับความนิยมอย่างแพร่หลาย เนื่องจากโดดเด่นในด้านความทนทาน ความเสถียร และประสิทธิภาพในการควบคุมทิศทางลม วาล์วชนิดนี้ทำงานผ่านขดลวดแม่เหล็กไฟฟ้าที่ทำหน้าที่เปิด–ปิดเส้นทางการไหลของลมอัด จึงสามารถควบคุมกระบอกลมหรืออุปกรณ์นิวเมติกส์อื่นๆ ได้อย่างแม่นยำ รวดเร็ว และเชื่อถือได้สูง เหมาะสำหรับงานอุตสาหกรรมที่ต้องการการตอบสนองทันทีและมีรอบการทำงานต่อเนื่องยาวนาน
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- โครงสร้างวาล์วออกแบบให้มีการตอบสนองรวดเร็ว เหมาะสำหรับงานควบคุมลมในระบบอัตโนมัติ
- ใช้วัสดุที่ทนทาน เช่น อะลูมิเนียมหล่อขึ้นรูป สเตนเลส และซีลคุณภาพสูง เพื่อยืดอายุการใช้งาน
- มีการแยกส่วนของขดลวดและโครงวาล์ว เพื่อง่ายต่อการบำรุงรักษาและเปลี่ยนอะไหล่
- ออกแบบให้มีการสูญเสียความดันต่ำ ช่วยเพิ่มประสิทธิภาพในระบบลม
- รองรับการทำงานทั้งแบบเดี่ยวและแบบชุดราง (Manifold)
- มีตัวเลือกหลายแบบทั้งชนิดปกติเปิด ปกติปิด และชนิดควบคุมภายนอก
- ขดลวดไฟฟ้าทนต่อความร้อน มีฉนวนคุณภาพสูง
- ขนาดกะทัดรัด น้ำหนักเบา เหมาะสำหรับการติดตั้งในพื้นที่จำกัด
การติดตั้ง
- ควรติดตั้งวาล์วในตำแหน่งที่เข้าถึงได้ง่าย เพื่อสะดวกในการตรวจเช็กและบำรุงรักษา
- ให้ต่อท่อทางลมตามสัญลักษณ์ทิศทางที่กำกับไว้บนตัววาล์ว เพื่อหลีกเลี่ยงการทำงานผิดทิศ
- ใช้ข้อต่อและท่อลมที่เหมาะสมกับขนาดพอร์ตของวาล์ว
- ควรติดตั้งตัวกรองลมเพื่อป้องกันสิ่งสกปรกเข้าสู่วาล์ว
- ระวังไม่ให้มีความชื้นหรือน้ำเข้าไปในระบบ เพราะอาจทำให้การทำงานผิดปกติ
- เมื่อติดตั้งขดลวดไฟฟ้า ต้องตรวจสอบแรงดันไฟฟ้าให้ตรงกับสเปกของรุ่น
- ยึดวาล์วให้มั่นคงกับโครงสร้างหรือแท่นยึด เพื่อป้องกันการสั่นสะเทือน
- หากใช้แบบชุดราง ให้ติดตั้งตามคู่มือรางวาล์วและจัดการซีลระหว่างช่องให้ถูกต้อง
การใช้งาน
- เหมาะสำหรับงานควบคุมลมหรือระบบนิวเมติกในโรงงานอัตโนมัติ
- ใช้ในงานควบคุมการทำงานของกระบอกลมหรืออุปกรณ์เคลื่อนที่ต่าง ๆ
- สามารถทำงานต่อเนื่องในระบบที่ต้องการการตอบสนองรวดเร็ว
- ก่อนใช้งานควรทำให้ระบบลมสะอาด ปราศจากฝุ่นและน้ำมันส่วนเกิน
- ตรวจสอบว่าความดันลมอยู่ในช่วงที่เหมาะสมของรุ่น SF2000 Series
- หลีกเลี่ยงการกระแทกหรือแรงสั่นสะเทือนที่มากเกินไป เพราะอาจส่งผลต่ออายุการใช้งาน
- หากพบการทำงานผิดปกติ เช่น ติดขัดหรือมีเสียงรั่ว ให้ปิดระบบและตรวจสอบซีลหรือสปูล
- บำรุงรักษาตามรอบ เช่น ทำความสะอาดไส้กรองลมและตรวจสอบสภาพซีลเป็นประจำ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ชิ้นส่วน (Part) | วัสดุ (Material) |
| ตัววาล์ว (Valve Body) | อะลูมิเนียมหล่อขึ้นรูป (Die-Cast Aluminium) |
| สปูล (Spool) | อะลูมิเนียม (Aluminium) |
| ซีล (Seals) | NBR |
| สปริง (Spring) | สเตนเลส (Stainless Steel) |
| ฝาครอบ (Cap) | ซิงก์อัดขึ้นรูป (Zinc Pressure Die-Cast) |
| ชิ้นส่วนไพล็อต (Pilot Parts) | ไนลอนผสมใยแก้ว (Glass Filled Nylon) |
| อาร์มาเจอร์ (Armature) | สเตนเลส (Stainless Steel) |
| ซีลของอาร์มาเจอร์ (Armature Seals) | ไวตัน (Viton) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | SERIES SOLENOID, PNEUMATIC FUNCTION 5, 3 Port 2 Position | SERIES SOLENOID, PNEUMATIC FUNCTION 5 Port 3 Position |
| ของเหลว | Compressed Air & Inert Gases | Compressed Air & Inert Gases |
| ความดัน (บาร์) | 1.5～10.0 | 2.0～10.0 |
| พื้นที่หน้าตัดมีประสิทธิภาพ (มม.²) – 5 บาร์ | 12.6 | 9.0 |
| อุณหภูมิรอบข้าง และของเหลว | 5～60°C (41～140°F) | 5～60°C (41～140°F) |
| เวลาตอบสนอง (5 บาร์) | 25ms or Less | 35ms or Less |
| ความถี่การทำงานสูงสุด | 5c/sec | 3c/sec |
| การหล่อลื่น | Not Required (Use ISO VG32#) | Not Required (Use ISO VG32#) |
| การควบคุมด้วยมือ | Push Button (Standard), Lever Lock (Option) | Push Button (Standard), Lever Lock (Option) |
| เกรดฉนวนขดลวด | F-Class or Equivalent | F-Class or Equivalent |
| ช่วงแรงดันไฟฟ้าที่อนุญาต | ±10% of Rated Voltage | ±10% of Rated Voltage |
| แรงดันไฟฟ้าที่เหลือขั้นต่ำขณะปิด | AC: 20% or Less / DC: 10% or Less | AC: 20% or Less / DC: 10% or Less |
| กำลังไฟฟ้าที่ใช้ | Holding - AC: 3.5VA (60Hz) / DC: 2.5W | Holding - AC: 3.5VA (60Hz) / DC: 2.5W |
