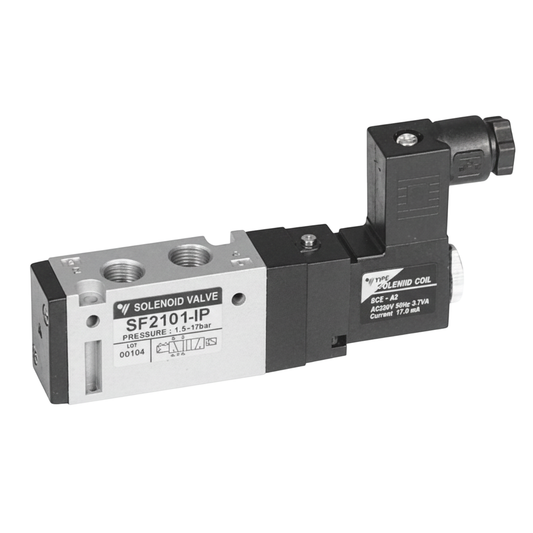

คอลเลกชัน: โซลินอยด์วาล์ว (Solenoid Valve) YPC

ฟังก์ชันวงจรของโซลินอยด์วาล์ว (Solenoid Valve) YPC

โซลินอยด์วาล์ว 2/2 ทาง (2/2-Way Solenoid Valve)
วาล์วโซลินอยด์ 2 ทางมีพอร์ตทางเข้าและทางออกสองพอร์ต ทิศทางการไหลมีความสำคัญเพื่อความแน่ใจในการทำงานที่ถูกต้อง ดังนั้นมักจะมีลูกศรบ่งชี้ทิศทางการไหล วาล์ว 2 ทางนี้ใช้สำหรับการเปิดหรือปิดการไหลของสื่อ

โซลินอยด์วาล์ว 3/2 ทาง (3/2-Way Solenoid Valve)
วาล์ว 3 ทางประกอบด้วยพอร์ตเชื่อมต่อสามพอร์ต มีสองสถานะที่สามารถเปลี่ยนไปมาได้ ทำให้สามารถสลับการทำงานระหว่างสองวงจรที่แตกต่างกัน วาล์วประเภทนี้ใช้สำหรับการเปิด-ปิด การกระจาย หรือการผสมสื่อต่างๆ

โซลินอยด์วาล์ว 4/2 ทาง (4/2-Way Solenoid Valve)
วาล์วทิศทาง 4/2 ควบคุมการไหลของอากาศเข้าและออกจากกระบอกสูบ อย่างไรก็ตาม, ไอเสียจากพอร์ตใดพอร์ตหนึ่งของกระบอกสูบจะถูกควบคุมด้วยวาล์วพอร์ตเดียวกัน ซึ่งหมายความว่าอัตราการไหลของไอเสียจะต้องสม่ำเสมอในทั้งสองทิศทาง

โซลินอยด์วาล์ว 5/2 ทาง (5/2-Way Solenoid Valve)
วาล์ว 5/2 ทิศทางนี้ควบคุมการไหลของอากาศเข้าพอร์ตหนึ่งของกระบอกสูบ และจัดการกับไอเสียจากพอร์ตอื่น ๆ ด้วยพอร์ตที่ห้า, วาล์วนี้สามารถควบคุมการปล่อยไอเสียจากทั้งสองพอร์ตของกระบอกสูบได้อย่างละเอียดและแม่นยำ

ความทนทานและวัสดุที่ใช้ผลิตโซลินอยด์วาล์ว (Solenoid Valve) YPC

โซลินอยด์วาล์ว (Solenoid Valve) ของ YPC เป็นอุปกรณ์ควบคุมทิศทางลมหรือของไหลที่ขึ้นชื่อเรื่องความเสถียร ทนทาน และมีอายุการใช้งานยาวนาน เหมาะกับระบบอัตโนมัติในอุตสาหกรรมหลายประเภท ทั้งงานลม (Pneumatic) งานระบบเครื่องจักรกล และงานที่ต้องการความแม่นยำสูง ปัจจัยที่ทำให้โซลินอยด์วาล์วของ YPC มีความน่าเชื่อถือมากคือการเลือกใช้ วัสดุคุณภาพสูง ในทุกส่วนประกอบ และผ่านกระบวนการผลิตที่คุมมาตรฐานอย่างละเอียด ส่งผลให้สามารถทำงานได้ต่อเนื่องแม้ในสภาพการใช้งานที่หนักหรือแวดล้อมที่มีความเสี่ยงต่อการสึกหรอ ตัวบอดี้ของโซลินอยด์วาล์ว YPC ส่วนมากผลิตจากวัสดุอย่าง อลูมิเนียมอัลลอย (Aluminum Alloy) ซึ่งมีน้ำหนักเบา แข็งแรง และทนการกัดกร่อนในระดับที่เหมาะกับงานลม ช่วยให้วาล์วมีน้ำหนักรวมไม่มาก ทำให้ติดตั้งง่ายและไม่เพิ่มภาระให้โครงสร้างเครื่องจักร นอกจากนี้พื้นผิวของตัวบอดี้ยังผ่านการเคลือบผิวพิเศษเพื่อเพิ่มความทนทานต่อความชื้น ฝุ่น และสารปนเปื้อนที่อาจเข้าสู่ระบบ ทำให้ลดโอกาสการเกิดสนิม และยืดอายุการใช้งานได้อย่างมีประสิทธิภาพ คอยล์ (Coil) ซึ่งเป็นหัวใจสำคัญในการสร้างสนามแม่เหล็กไฟฟ้า ผลิตจากลวดทองแดงคุณภาพสูงพันด้วยความละเอียดเพื่อให้คอยล์สามารถทนความร้อนที่เกิดจากการทำงานต่อเนื่องได้ดี วัสดุหุ้มคอยล์มักทำจากเรซินหรือพลาสติกทนความร้อน (Heat-resistant resin) ซึ่งช่วยป้องกันความเสียหายจากอุณหภูมิสูง กระแสไฟเกิน หรือการทำงานในพื้นที่แคบที่มีการระบายความร้อนไม่เพียงพอ การออกแบบคอยล์ของ YPC ทำให้สามารถใช้งานได้ทั้ง AC และ DC และมีระดับการป้องกัน IP ที่ช่วยให้ทนต่อฝุ่นและการกระเซ็นของน้ำได้ดีเยี่ยม

ข้อควรระวังในการใช้งานโซลินอยด์วาล์ว(Solenoid Valve) YPC

• อย่าใช้แรงดันลมเกินกว่าค่าที่ผู้ผลิตกำหนดการใช้แรงดันที่สูงเกินไปอาจทำให้ซีลเสียหาย Spool ติดขัด และลดอายุการใช้งานของวาล์วอย่างรวดเร็ว
• หลีกเลี่ยงการใช้ลมที่มีน้ำหรือความชื้นสูง ความชื้นทำให้เกิดสนิมภายในตัววาล์วและคอยล์ เกิดการติดขัดหรือชอร์ตได้ ควรติดตั้งชุดกรองลม (FRL) ก่อนเข้าวาล์วทุกครั้ง
• อย่าให้มีเศษโลหะ ฝุ่น หรือสิ่งแปลกปลอมในระบบลม สิ่งสกปรกอาจเข้าไปอุดตันภายในวาล์ว ทำให้เกิดอาการปิด–เปิดไม่สนิท หรือการทำงานล่าช้า
• ตรวจสอบแรงดันไฟฟ้าให้ตรงกับคอยล์ YPC เช่น 24VDC, 220VAC หากต่อผิดจะทำให้คอยล์ไหม้หรือเกิดความร้อนสูงจนเกิดอันตรายได้
• ไม่ควรเปิด–ปิดวาล์วถี่เกินความสามารถของรุ่นนั้น ๆ วาล์วมี Cycle Life จำกัด หากใช้งานในจังหวะสูงมากควรเลือกวาล์วที่ออกแบบสำหรับ High Frequency
• หลีกเลี่ยงการติดตั้งในบริเวณที่มีความร้อนสูงหรือใกล้สารเคมี ความร้อนอาจทำให้คอยล์เสื่อมเร็ว และสารเคมีบางชนิดอาจกัดกร่อนบอดี้หรือซีลภายในได้
• อย่าให้วาล์วสัมผัสแรงสั่นสะเทือนหนักเป็นเวลานาน เพราะจะทำให้คอยล์คลาย อุปกรณ์หลุด หรือทำให้ Spool เคลื่อนที่ผิดตำแหน่ง
• ตรวจสอบการเดินสายไฟให้แน่นหนาและปลอดภัย สายไฟหลวมอาจทำให้สัญญาณไฟฟ้าขาด ๆ หาย ๆ และส่งผลให้วาล์วทำงานผิดปกติ
• ไม่ควรให้วาล์วถูกน้ำโดยตรง (เฉพาะรุ่นที่ไม่ใช่ IP65 ขึ้นไป) เพราะน้ำอาจเข้าภายในคอยล์ ทำให้เกิดการชอร์ตหรือไฟลัดวงจร
• หลีกเลี่ยงการกระแทกหรือทำตกระหว่างติดตั้ง แม้ว่าวัสดุจะทนทาน แต่แรงกระแทกอาจทำให้ Spool ผิดตำแหน่งหรือเกิดรอยรั่วภายในได้
• ห้ามถอดคอยล์ขณะมีไฟเลี้ยงอยู่ เพื่อป้องกันอันตรายต่อผู้ใช้งานและป้องกันความเสียหายต่อคอยล์
• ตรวจรอยรั่วของสายลมอย่างสม่ำเสมอ เพราะการรั่วเพียงเล็กน้อยอาจทำให้แรงดันตกและเครื่องจักรทำงานผิดพลาด
• ไม่ใส่น้ำมันหล่อลื่นที่ไม่เหมาะสม หากระบบต้องการน้ำมัน ควรใช้น้ำมันชนิดที่เข้ากันได้กับซีลของ YPC เช่น NBR หรือ Viton เพื่อป้องกันซีลบวม

ปัญหาที่พบบ่อยในการใช้งานโซลินอยด์วาล์ว(Solenoid Valve) YPC

1. วาล์วไม่ตอบสนองเมื่อจ่ายไฟเข้า
หนึ่งในปัญหาที่พบมากที่สุดคือวาล์วไม่ยอมเปลี่ยนตำแหน่งแม้จะจ่ายไฟให้คอยล์แล้วสาเหตุอาจเกิดจากคอยล์เสีย สายไฟหลุด หรือแรงดันไฟไม่พอ ซึ่งมักพบในระบบที่มีสายไฟยาวหรือระบบที่มีการกระเพื่อมของแรงดันไฟฟ้านอกจากนี้ยังอาจเกิดจากSpoolภายในติดขัดเนื่องจากฝุ่น น้ำ หรือคราบน้ำมัน

2. วาล์วเปิด–ปิดช้า หรือทำงานไม่สมบูรณ์
ในบางครั้งวาล์วตอบสนองช้ากว่าปกติ เช่น ใช้เวลาเปลี่ยนตำแหน่งนานกว่าที่ควร หรือเปิดไม่สุดปิดไม่สนิทปัญหานี้มักเกิดจากลมไม่สะอาดมีความชื้นสูงหรือมีเศษโลหะติดอยู่ภายในตัววาล์ว ทำให้การเคลื่อนที่ของ Spool ไม่ลื่นไหลเหมือนเดิม นอกจากนี้ยังอาจเกิดจากซีลภายในเริ่มเสื่อมสภาพ

3. คอยล์ร้อนจัดหรือมีกลิ่นไหม้
คอยล์ของ YPC ทนทานก็จริงแต่หากเจอแรงดันไฟฟ้าที่สูงเกินกำหนดหรือมีการเปิดค้างนานเกินไป จะทำให้คอยล์ร้อนผิดปกติจนเกิดกลิ่นไหม้ได้ นอกจากนี้ การเดินสายไฟผิดขั้วในรุ่น DC ยังเป็นสาเหตุของความร้อนที่มากเกินจำเป็น

4. มีเสียงดังผิดปกติขณะวาล์วทำงาน
เสียงดัง “กึก” หรือเสียงสั่นผิดปกติ เป็นสัญญาณว่ามีปัญหา เช่น แรงดันลมไม่พอลมรั่วหรือสปริงภายในเริ่มอ่อนแรง หากมีความถี่สูงหรือติดต่อกันนาน ควรตรวจสอบโดยทันทีเพราะอาจเป็นสัญญาณเริ่มต้นของการเสียหายภายใน

5. รอยรั่วบริเวณพอร์ตหรือข้อต่อ
รอยรั่วมักเกิดจากการพันเทปพันเกลียวผิดวิธีใช้แรงขันไม่เหมาะสมหรือซีลที่พอร์ตเชื่อมต่อเสื่อมสภาพแล้ว ซึ่งแม้จะดูเป็นเรื่องเล็ก แต่สามารถทำให้แรงดันตกจนส่งผลต่อการทำงานของทั้งระบบได้

6. สัญญาณไฟมาถึงคอยล์
แต่คอยล์ไม่ดึงแกนกรณีนี้คอยล์ยังไม่เสีย แต่อาจมีความชื้นเข้าไปภายในทำให้แรงแม่ เหล็กไม่พอ หรือเกิดจาก Spool ติดขัดเพราะมีเศษฝุ่นหรือคราบน้ำมัน จึงทำให้แกนไม่ถูกดึงแม้แรงดันไฟจะถูกต้อง

7. การทำงานไม่คงที่ตามจังหวะที่ตั้งไว้
เมื่อวาล์วทำงานเร็วบ้าง ช้าบ้าง หรือไม่ทำงานในบางครั้ง สามารถบ่งบอกถึงปัญหาไฟตก ลมตก หรือปัญหาในวงจรควบคุม เช่น สวิตช์หรือ PLC สั่งงานไม่สม่ำเสมอ ปัญหานี้มักพบในระบบที่ใช้งานหนักหรือมีหลายวาล์วทำงานในไลน์เดียวกัน

8. น้ำเข้าไปในตัววาล์วหรือคอยล์
โซลินอยด์วาล์วที่ไม่ได้อยู่ในมาตรฐาน IP สูง เช่นIP65อาจถูกน้ำหรือความชื้นทำลายคอยล์ได้ปัญหานี้พบมากในโรงงานที่มีการล้างพื้นบ่อย มีไอน้ำ หรืออยู่ในโซนที่มีสารเคมี

9. ตัววาล์วเกิดการอุดตันจากน้ำมันหล่อลื่นที่ไม่เหมาะสม
หากใช้น้ำมันหล่อลื่นที่ไม่เข้ากันกับวัสดุซีล เช่น NBR (ยางไนไตรล์) หรือ Viton จะทำให้ซีลบวมและดัน Spool จนติดขัด ส่งผลให้วาล์วทำงานไม่ได้

10. อายุการใช้งานสั้นกว่าที่ควร
การใช้งานในสภาวะที่เกินสเปก เช่น ความร้อนสูง ฝุ่นมาก หรือแรงดันไฟเกิน อาจทำให้วาล์วเสื่อมเร็ว ไม่ใช่เพราะคุณภาพ แต่เกิดจากการใช้งานที่ไม่เหมาะสม นอกจากนี้การขาดการบำรุงรักษายังทำให้วาล์วต้องรับภาระมากขึ้นและเสื่อมสภาพเร็วกว่าปกติ

วิธีติดตั้งโซลินอยด์วาล์ว (Solenoid Valve) YPC ให้ถูกต้อง

1. ตรวจสอบรุ่นและสเปกของวาล์วก่อนติดตั้ง
ตรวจสอบรุ่น, แรงดันไฟฟ้า (Voltage), จำนวนพอร์ต, จำนวนตำแหน่ง, อัตราการไหลและความเข้ากันได้กับระบบลมของคุณก่อนเสมอเพื่อป้องกันการเลือกวาล์วผิดประเภท

2. ตรวจสอบทิศทางลมเข้า–ลมออก
บนตัววาล์วจะมีสัญลักษณ์หรือลูกศรบอกทิศทางลมต้องติดตั้งให้ตรงตามทิศที่กำหนดเสมอ หากสลับด้านวาล์วจะทำงานผิดปกติหรือทำให้เกิดการรั่ว

3. เตรียมระบบลมให้สะอาดก่อนติดตั้ง
เป่าทำความสะอาดท่อหรือส่วนที่ต่อกับวาล์วเพื่อลดเศษฝุ่น โลหะ หรือความชื้นที่จะทำให้ Spool หรือซีลภายในติดขัดในอนาคต

4. ใช้เทปพันเกลียวหรือซีลท่ออย่างเหมาะสม
หากเป็นการต่อแบบเกลียวให้พันเทปพันเกลียว(PTFEtape)หรือใช้น้ำยาซีลท่อในปริมาณที่เหมาะสมหลีกเลี่ยงการพันเทปเข้าไปด้านในท่อเพราะจะเป็นเศษอุดตันภายในระบบลม

5. ขันเกลียวด้วยแรงที่เหมาะสม
ไม่ควรขันแน่นเกินไปเพราะจะทำให้ตัวบอดี้อลูมิเนียมเสียรูปหรือเกลียวชำรุด ควรใช้แรงขันตามคู่มือของ YPC หรือใช้ประสบการณ์เทคนิคอย่างระมัดระวัง

6. ติดตั้งคอยล์ (Coil) ให้แน่นและถูกล็อก
ใส่คอยล์เข้ากับวาล์วให้สุด และล็อกให้แน่นด้วยน็อตหรือแหวนล็อกตามแบบของรุ่นนั้น เพื่อป้องกันการคลายตัวจากแรงสั่นสะเทือนระหว่างทำงาน

7. ตรวจสอบแรงดันไฟฟ้าที่จ่ายให้คอยล์
ตรวจสอบว่าไฟที่จ่ายตรงตามค่าแรงดันของคอยล์ เช่น 12VDC, 24VDC, 220VAC หากแรงดันผิดอาจทำให้คอยล์ร้อนจัดหรือไหม้ได้

8. เดินสายไฟให้ปลอดภัยและเป็นระเบียบ
เก็บสายไฟให้ห่างจากส่วนที่มีความร้อนสูง ใช้รางเดินสายหรือ Tie Wrap เพื่อป้องกันการเสียดสีและหลุดหลวม

9. ติดตั้งวาล์วในตำแหน่งที่เข้าถึงง่าย
เลือกตำแหน่งที่สามารถเข้าถึงตัววาล์วได้สะดวกในการซ่อมบำรุง เช่น เปลี่ยนคอยล์ ตรวจสอบการรั่ว หรือทำความสะอาด

10. ติดตั้งในแนวที่เหมาะสมตามคู่มือ
แม้หลายรุ่นจะติดตั้งได้อิสระ แต่บางรุ่นของ YPCแนะนำให้ติดตั้งในแนวตั้งหรือแนวนอนเพื่อให้ spool เคลื่อนที่ได้ลื่นไหลที่สุด

11. ตรวจสอบการรั่วหลังติดตั้ง
หลังต่อท่อและเดินระบบลม เปิดลมเข้าช้าๆ แล้วใช้ฟองสบู่หรือน้ำยาตรวจรั่ว สังเกตบริเวณพอร์ตและรอยต่อทุกจุด

12. ทดสอบการทำงานโดยสั่งจ่ายไฟเข้าคอยล์
เปิดปิดวาล์วทดสอบหลายครั้งเพื่อดูว่าการตอบสนองปกติหรือไม่ วาล์วต้องทำงานรวดเร็วไม่ติดขัดหรือมีเสียงผิดปกติ

13. ตรวจสอบความสะอาดของลมในระบบอย่างสม่ำเสมอ
ใช้ชุดกรองลม FRL เพื่อป้องกันน้ำมัน ความชื้น หรือฝุ่นที่ทำให้วาล์วเสื่อมเร็ว

14. ตรวจเช็กอุณหภูมิของคอยล์ขณะใช้งาน
คอยล์อาจอุ่นได้ตามปกติ แต่หากร้อนผิดปกติควรรีบตรวจสอบแรงดันไฟฟ้าและโหลดการใช้งานทันที

15. บำรุงรักษาตามรอบเวลาเพื่อยืดอายุการใช้งาน
ทำความสะอาด ตรวจซีล ตรวจรอยรั่ว และเช็กการตอบสนองเป็นประจำ เพื่อป้องกันปัญหาในระยะยาว
