Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Forward Acting Disks Double-Disk

Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Forward Acting Disks Double-Disk

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

ZOOK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
6,630.00 ฿
6,630.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Forward Acting Disks Double-Disk

Rupture Disk หรือแผ่นระเบิดแรงดันของแบรนด์ ZOOK เป็นอุปกรณ์ด้านความปลอดภัยที่ออกแบบมาเพื่อป้องกันแรงดันเกินในระบบ โดยจะทำงานเมื่อแรงดันภายในระบบสูงเกินค่าที่กำหนด แผ่นจะแตกออกทันทีเพื่อระบายแรงดัน ช่วยป้องกันความเสียหายต่ออุปกรณ์และบุคลากร ZOOK มีรุ่นให้เลือกหลากหลาย เช่น RLS (Reverse Buckling), FLS (Forward Acting), MBD (Miniature) และรุ่น Bi-Directional ซึ่งแต่ละรุ่นออกแบบมาให้เหมาะสมกับลักษณะการใช้งานต่างๆ ทั้งในระบบแรงดันสูง แรงดันสลับ หรืออุปกรณ์ขนาดเล็ก รองรับวัสดุหลากหลายชนิด เช่น Stainless Steel, Inconel, Hastelloy และ Tantalum เพื่อทนต่อสารเคมีและอุณหภูมิที่แตกต่างกัน แผ่นแตกของ ZOOK มีความแม่นยำสูง ไม่รั่วซึม ใช้งานง่าย และไม่ต้องบำรุงรักษา จึงเป็นทางเลือกที่นิยมในอุตสาหกรรมเคมี ปิโตรเคมี อาหาร ยา และอื่นๆ ที่ต้องการความปลอดภัยสูงจากแรงดันเกินในระบบ

คุณสมบัติ

Rupture Disk ของแบรนด์ ZOOK มีคุณสมบัติเด่นด้านความแม่นยำในการระเบิดที่แรงดันที่กำหนด ช่วยป้องกันความเสียหายจากแรงดันเกินในระบบได้อย่างมีประสิทธิภาพ โดยออกแบบให้ทำงานทันทีเมื่อแรงดันถึงค่าที่ตั้งไว้ ทั้งยังมีรุ่นให้เลือกทั้งแบบ Forward Acting และ Reverse Buckling รองรับแรงดันตั้งแต่ต่ำมากจนถึงแรงดันสูงพิเศษ และสามารถติดตั้งได้ในระบบที่มีแรงดันผันผวนหรือเกิดแรงดันย้อนกลับได้ดี วัสดุของแผ่นมีให้เลือกหลากหลาย เช่น Stainless Steel, Inconel, Monel, Hastelloy และ Tantalum เพื่อตอบโจทย์งานที่เกี่ยวข้องกับสารเคมีรุนแรงหรือสภาวะแวดล้อมที่รุนแรง

นอกจากนี้ แผ่นระเบิดของ ZOOK ยังมีจุดเด่นที่โครงสร้างแบบไร้การรั่วซึม ช่วยรักษาความบริสุทธิ์ของระบบโดยไม่ปล่อยสารออกสู่ภายนอกจนกว่าแรงดันจะเกินค่าที่กำหนด ไม่ต้องบำรุงรักษา และเปลี่ยนใหม่ได้ง่ายเมื่อแผ่นแตก การออกแบบของ ZOOK ยังรองรับการใช้งานในอุตสาหกรรมต่างๆ เช่น ปิโตรเคมี พลังงาน ยา อาหาร และอุปกรณ์วิเคราะห์ที่ต้องการความแม่นยำสูง นับว่าเป็นอุปกรณ์ป้องกันแรงดันเกินที่เชื่อถือได้และได้รับความนิยมอย่างแพร่หลาย

ข้อมูลเฉพาะ

การประกอบดิสก์แตกสองชั้นเป็นวิธีแก้ปัญหาที่ดีสำหรับสภาพแวดล้อมกระบวนการที่รุนแรง

ข้อมูลทางเทคนิค

General data

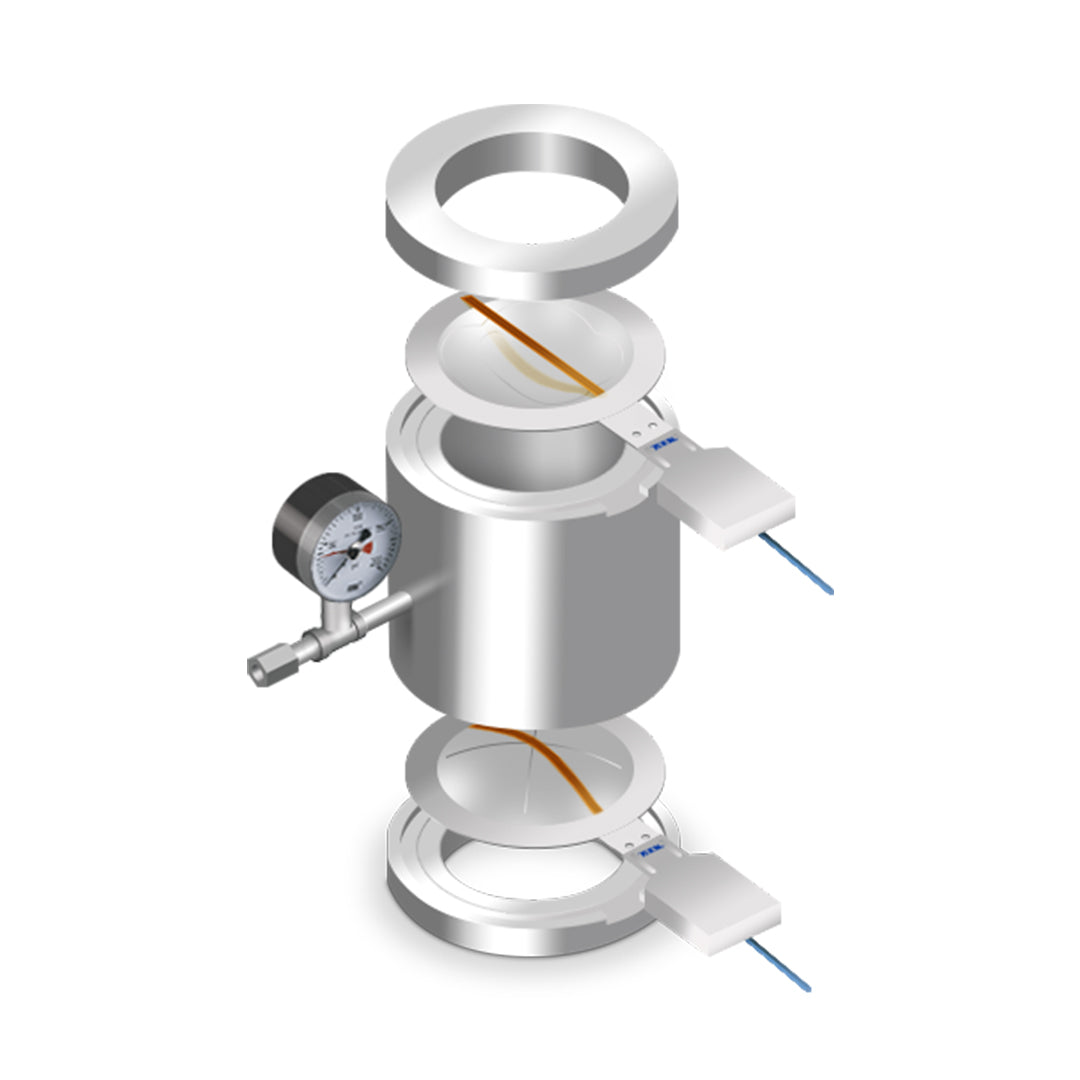

  • ชุดจานแตกสองชั้น ZOOK® เป็นอุปกรณ์อเนกประสงค์ที่รับประกันความปลอดภัยแม้ในสภาวะการทำงานที่เลวร้ายที่สุด ชุดประกอบนี้ประกอบด้วยการใช้จานแตกชั้นหลักและชั้นรองที่ติดตั้งในที่ยึดถาวรที่ประกอบด้วยส่วนประกอบแยกกันสามส่วน ได้แก่ ทางเข้า ปีกกลาง และทางออก จานแตกเป็นประเภทที่กระทำไปข้างหน้าหรือย้อนกลับ หรืออาจเป็นแบบผสมกันก็ได้ ขึ้นอยู่กับการใช้งาน
  • สภาพแวดล้อมที่มีสารกัดกร่อน เป็นพิษ หรือมีค่า เหมาะอย่างยิ่งสำหรับการประกอบแผ่นดิสก์คู่ ในสภาวะที่กัดกร่อนและเป็นพิษอย่างมาก แผ่นดิสก์แตกที่สัมผัสกับกระบวนการอาจรั่วไหลในสภาวะที่ระเหยได้ มาตรวัดแรงดันที่ทำหน้าที่เป็นตัวบ่งชี้ที่บอกเหตุในหน้าแปลนกลางจะบ่งชี้ถึงการรั่วไหล ในขณะที่แผ่นดิสก์แตกที่สองจะรักษาระบบให้ปราศจากการรั่วไหล จากนั้นจึงสามารถเปลี่ยนแผ่นดิสก์แตกหลักได้ในเวลาที่เหมาะสม
  • การใช้งานทั่วไปอีกประการหนึ่งสำหรับชุดประกอบดิสก์คู่คือการป้องกันดิสก์ฉีกขาดหลักจากแรงดันย้อนกลับที่แปรผัน สภาวะนี้สามารถเกิดขึ้นได้เมื่อมีการใช้ชุดประกอบดิสก์ฉีกขาดหลายชุดที่ป้องกันกระบวนการหลายอย่าง หากชุดประกอบดิสก์ฉีกขาดชุดหนึ่งแตก การระบายออกที่เกิดขึ้นในส่วนหัวร่วมอาจทำให้ชุดประกอบดิสก์ฉีกขาดที่เหลือต้องอยู่ภายใต้สภาวะแรงดันย้อนกลับที่เพิ่มขึ้นชั่วคราว ตัวอย่างอื่นได้แก่ ระบบกองซ้อนเปลวไฟ
  • ในทุกกรณี แผ่นป้องกันการแตกร้าวรองจะทนต่อแรงดันย้อนกลับของระบบ โดยแยกแผ่นป้องกันการแตกร้าวหลักออกจากกัน การเปลี่ยนแปลงใดๆ ของความแตกต่างของแรงดันระหว่างแผ่นป้องกันการแตกร้าวหลักที่เกิดจากแรงดันย้อนกลับจะถูกกำจัด และแผ่นป้องกันการแตกร้าวจะแตกเมื่อแรงดันแตกถึงระดับที่กำหนด
  • Double Disc Assembly เป็นอุปกรณ์เปิดอย่างรวดเร็วซึ่งใช้ในการกระตุ้นระบบแรงดันและใช้ในงานต่างๆ มากมายในอุตสาหกรรมน้ำมันและก๊าซ การตอบสนองที่รวดเร็วนี้สามารถทำได้แม้ในรูเจาะขนาดใหญ่
