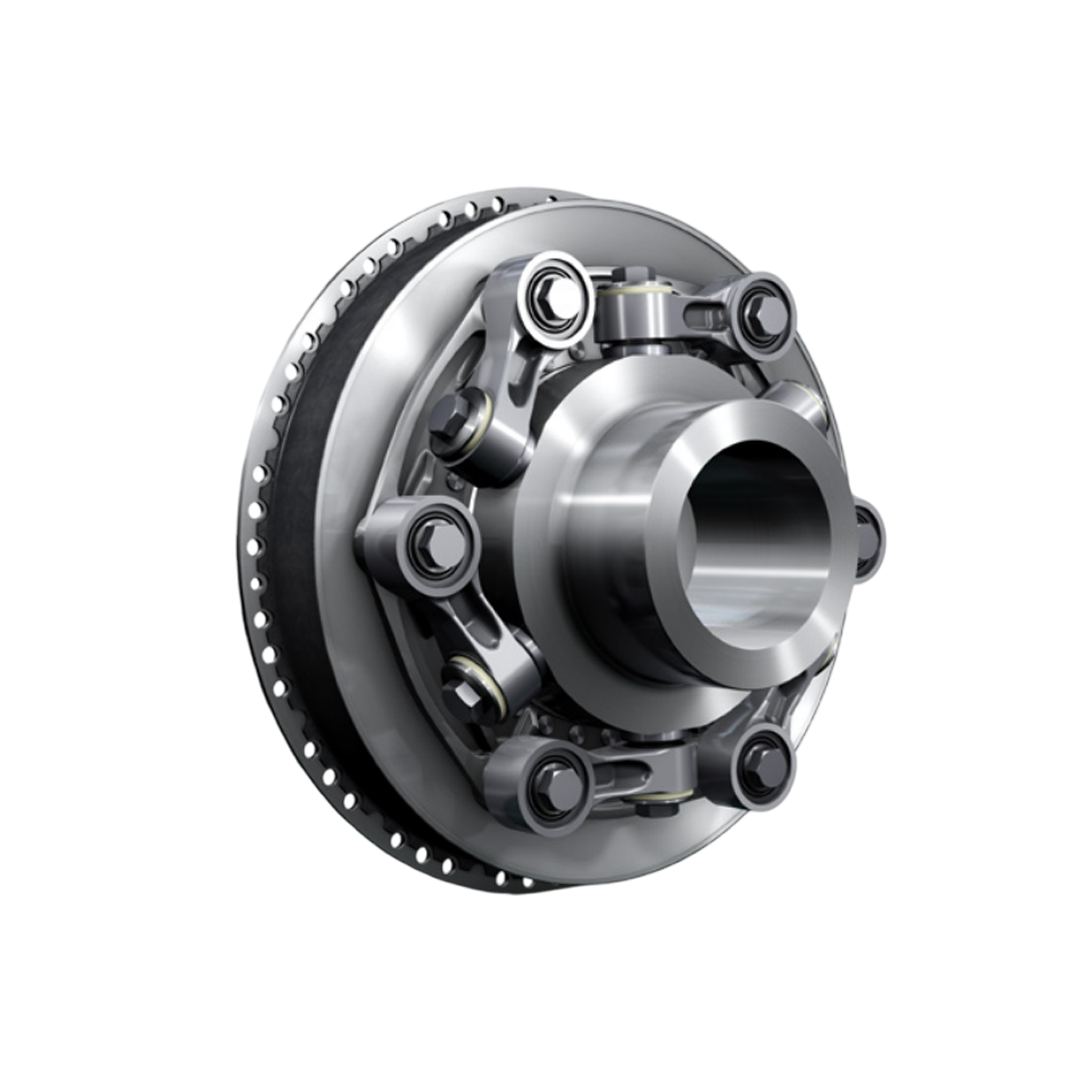

รายละเอียด Rexnord Torsionally Soft Couplings รุ่น CENTAX-SEC 00-LSS2 00066
Rexnord Couplings (คัปปลิ้งเร็กซ์นอร์ด) Rexnord เป็นแบรนด์ชั้นนำระดับโลกที่เชี่ยวชาญด้านระบบส่งกำลัง (power transmission systems) โดยเฉพาะ “Couplings” หรือ คัปปลิ้ง ซึ่งเป็นอุปกรณ์ที่ใช้เชื่อมต่อระหว่างเพลาสองตัวในระบบเครื่องจักร เพื่อถ่ายทอดแรงบิด (torque) และชดเชยความคลาดเคลื่อน (misalignment) ต่าง ๆ ระหว่างเพลา
คุณสมบัติ
คุณสมบัติ
Rexnord CENTAX-SEC รุ่น 00-LSS2 ซึ่งเป็นคัปปลิ้งแบบยืดหยุ่นสูงที่ออกแบบมาเพื่อรองรับแรงสั่นสะเทือนและการเยื้องแนวในระบบขับเคลื่อนต่างๆ
คุณสมบัติหลัก
- โครงสร้างแบบโมดูลาร์: สามารถปรับแต่งได้ตามความต้องการของการใช้งาน ด้วยการเลือกใช้ส่วนประกอบต่างๆ เช่น เมมเบรน (membranes), ลิงก์ (links), หรือโบลต์ (bolts) เพื่อเพิ่มความยืดหยุ่นในทิศทางต่างๆ
- ความยืดหยุ่นสูง: รองรับการเยื้องแนวทั้งในแนวแกน (axial), แนวรัศมี (radial), และเชิงมุม (angular) ได้อย่างมีประสิทธิภาพ
- การลดแรงสั่นสะเทือน: ช่วยลดแรงสั่นสะเทือนและเสียงรบกวนในระบบขับเคลื่อน
- ระบบป้องกันความล้มเหลว (Fail-Safe): ในกรณีที่ส่วนยางยืดหยุ่นเสียหาย ระบบจะยังคงเชื่อมต่อหน่วยขับเคลื่อนเพื่อป้องกันการหยุดชะงักของระบบ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- การติดตั้งแบบยืดหยุ่น: สามารถติดตั้งได้ทั้งในระบบที่มีการยึดแบบแข็งหรือแบบยืดหยุ่น
- การปรับแต่ง: สามารถปรับแต่งขนาดและส่วนประกอบต่างๆ เช่น ฮับ (hubs), แปลน (flanges), และอะแดปเตอร์ (adapters) ให้เหมาะสมกับการใช้งานเฉพาะ
การใช้งาน
- อุตสาหกรรมทางทะเล: เหมาะสำหรับระบบขับเคลื่อนหลักและเสริมในเรือ
- ระบบพลังงาน: ใช้ในเครื่องกำเนิดไฟฟ้าและระบบขับเคลื่อนที่ต้องการความยืดหยุ่นสูง
- อุตสาหกรรมทั่วไป: เหมาะสำหรับเครื่องจักรที่ต้องการการลดแรงสั่นสะเทือนและการเยื้องแนว
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ขนาด | 00066 |
| แรงบิดพิกัด TKN (kNm) | 7.5–9 |
| A (มม.) | 154 |
| B (มม.) | 232.5 |
| C (มม.) | 442.5 |
| d₁ max (มม.) | 130 |
| d₂ max (มม.) | 135 |
| d₅ (มม.) | 440 |
| d₆ (มม.) | 477 |
| F (มม.) | 120.5 |
| G (มม.) | 146.5 |
| L₁ (มม.) | 155 |
| L₂ (มม.) | 155 |
| N₁ (มม.) | 185 |
| N₂ (มม.) | 200 |
| DA (มม.) | 571.5 |
| S₁ (มม.) | 133.5 |
| S₂ (มม.) | 222.5 |
| S₃ (มม.) | 108.0 |
| J₁ (kgm²) | 0.80 |
| J₂ (kgm²) | 1.17 |
| J₃ (kgm²) | 1.12 |
| m₁ (กก.) | 43.2 |
| m₂ (กก.) | 20.3 |
| m₃ (กก.) | 53.3 |
| mรวม (กก.) | 116.8 |
