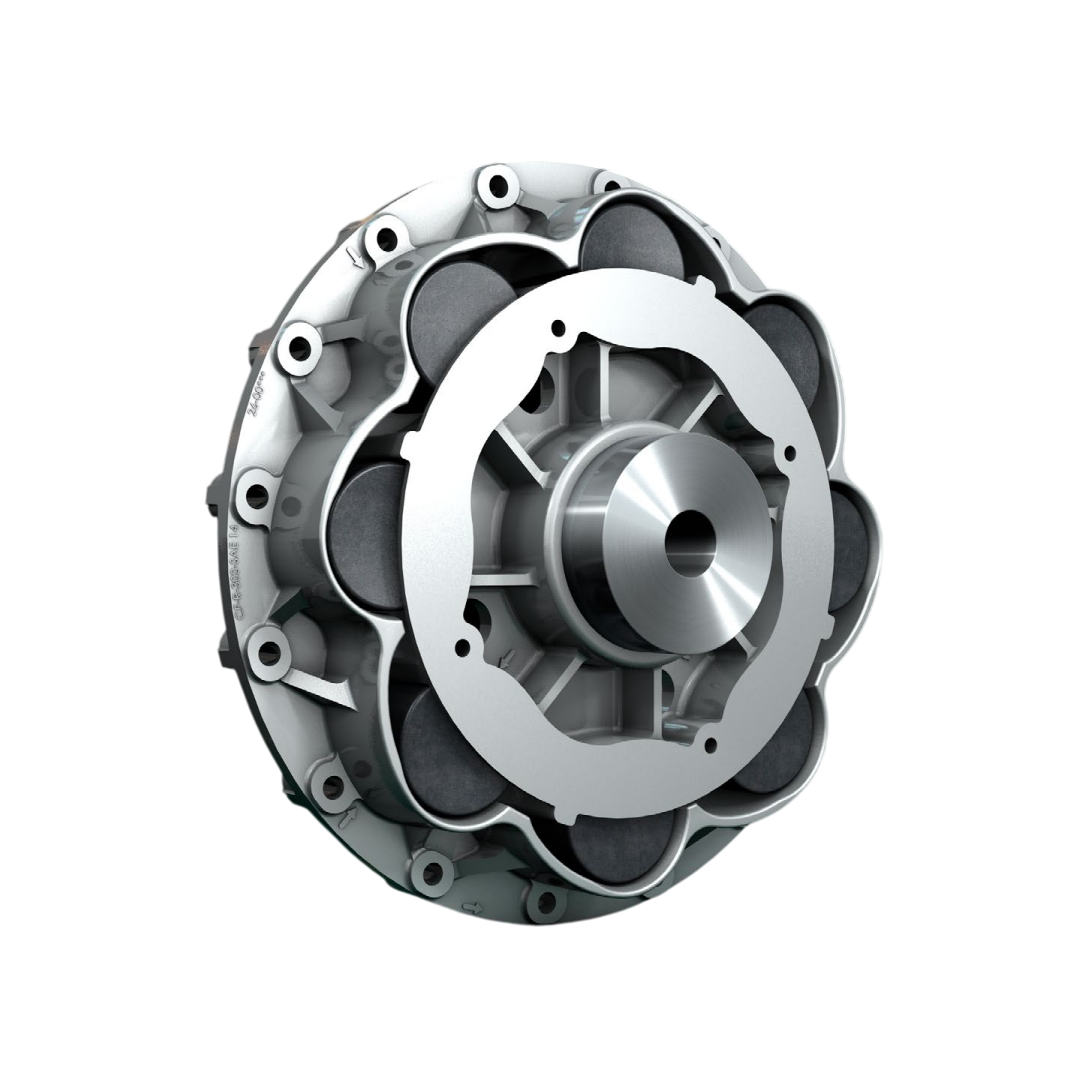

Rexnord Torsionally Soft Couplings รุ่น Centaflex-RC F-R420

Rexnord Torsionally Soft Coupling – Centaflex-R, ซึ่งเป็นหนึ่งในรุ่นยอดนิยมที่ออกแบบมาเพื่อการใช้งานทั่วไปที่ต้องการความนุ่มนวลในการถ่ายทอดแรงบิด พร้อมความสามารถในการดูดซับแรงสั่นสะเทือนและรองรับการเยื้องแนวของเพลาได้ดี

ข้อมูลคุณสมบัติ

• รุ่น: Centaflex-R
• ประเภท: Torsionally Soft Coupling แบบ Rubber-in-Shear
• ใช้ จานยางเสริมแรง (Fabric-reinforced Rubber Disc)
• เชื่อมต่อระหว่าง Hub ทั้งสองด้าน
• มีความยืดหยุ่นสูง ไม่มี Backlash
• ไม่ต้องการสารหล่อลื่น
• วัสดุยาง (Elastomer): Natural Rubber (มาตรฐาน) หรือ Silicone (สำหรับงานทนอุณหภูมิ)
• แรงบิดพิกัด (Nominal Torque): ตั้งแต่ 15 – 10,000 Nm
• ความสามารถในการชดเชยเยื้องแนว: Radial: สูงสุด ~1.5 mm
• ความสามารถในการชดเชยเยื้องแนว: Angular: สูงสุด ~3°
• ความสามารถในการชดเชยเยื้องแนว: Axial: ±1.5 mm
• อุณหภูมิใช้งาน: –40°C ถึง +100°C (สูงสุด +120°C สำหรับ Silicone Rubber)

การติดตั้ง

• ติดตั้ง Hub เข้ากับเพลา:
• รองรับการติดตั้งแบบ keyway หรือ taper bush
• ออกแบบให้ติดตั้งง่ายด้วยการวางแนวตรงของ bolt pattern
• ประกอบ Elastic Disc:
• ติดตั้งแผ่นยางเข้าระหว่าง Flange ของเพลาทั้งสองด้าน
• ใช้สกรูยึดด้วยแรงบิดตามค่าที่แนะนำ
• ไม่ต้องหล่อลื่น
• ลดภาระในการดูแลรักษาระยะยาว

การใช้งาน

• เหมาะกับการใช้งานในกลุ่มเครื่องจักรทั่วไป เช่น:
• ปั๊ม
• เครื่องเป่าลม / พัดลม
• คอมเพรสเซอร์
• ระบบสายพาน
• เครื่องกำเนิดไฟฟ้า
• มอเตอร์ไฟฟ้าและเครื่องยนต์เบนซิน/ดีเซลขนาดเล็กถึงกลาง
• เหมาะสำหรับงานที่ต้องการ:
• ลดแรงสั่นสะเทือน
• ลดเสียง
• ชดเชยเยื้องแนวเพลา

ข้อมูลทางเทคนิค
