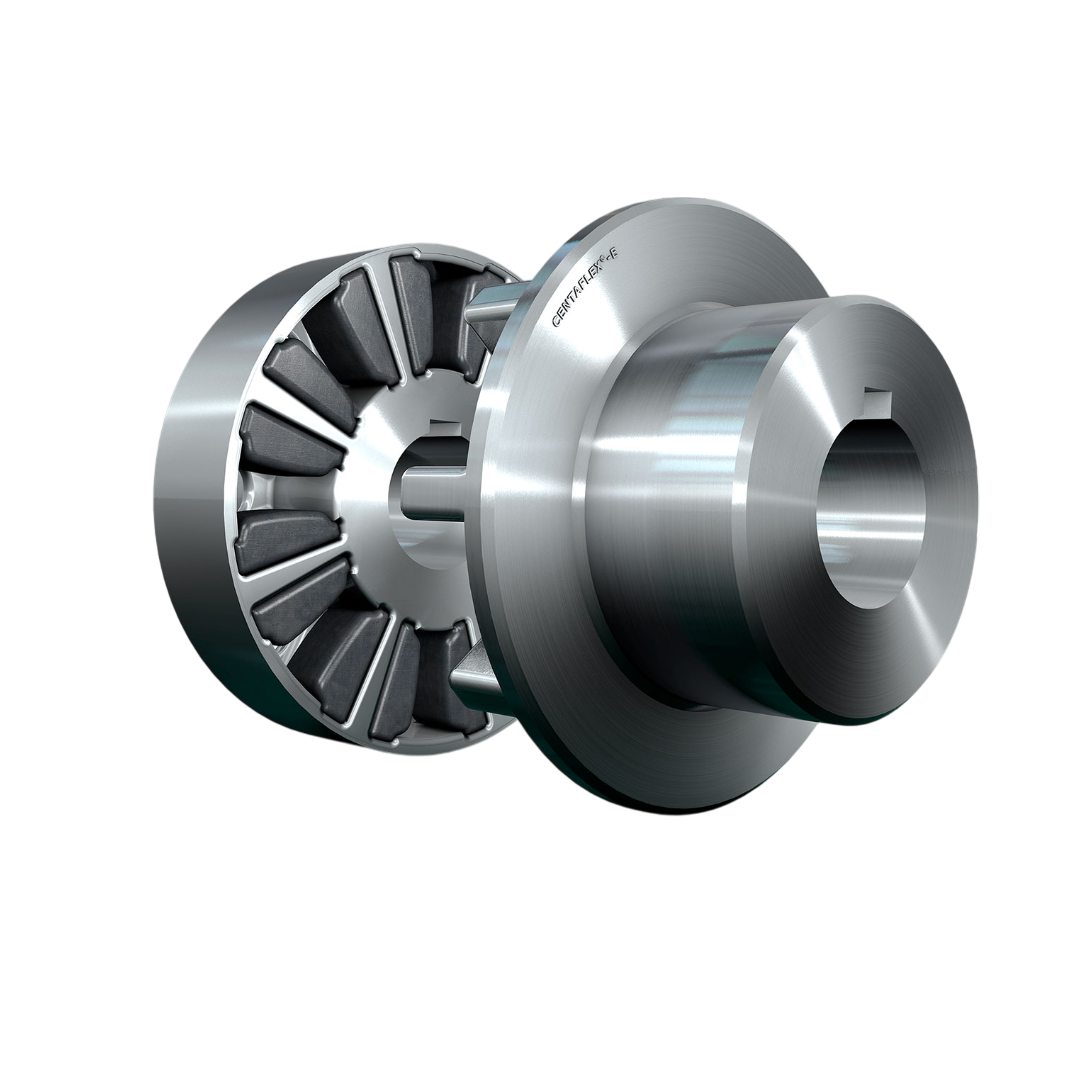

Rexnord Torsionally Soft Couplings รุ่น Centaflex-E TYPE 3 425

Rexnord Torsionally Soft Coupling – Centaflex-E Type 3, ซึ่งเป็นรุ่นในตระกูล Centaflex-E ที่ออกแบบมาเพื่อการติดตั้งที่สะดวกยิ่งขึ้น โดยเฉพาะสำหรับเครื่องยนต์ที่ต้องการการถอดเปลี่ยนชิ้นส่วนโดยไม่ต้องเลื่อนเพลาออก

ข้อมูลคุณสมบัติ

• รุ่น: Centaflex-E Type 3
• ประเภท: Torsionally Soft Coupling แบบ Rubber-in-Shear พร้อมฟีเจอร์ถอดประกอบง่าย (Split Design)
• แผ่นยางเสริมใยผ้า (fabric-reinforced rubber disc)
• Flange แบบแยก (Split Flange) หรือสามารถถอดออกจากกันได้
• ไม่มี Backlash
• ไม่ต้องการสารหล่อลื่น
• วัสดุยาง: Natural Rubber (มาตรฐาน) หรือ Silicone (สำหรับงานที่ต้องการทนอุณหภูมิสูง)
• แรงบิดพิกัด (Nominal Torque): ตั้งแต่ 50 – 20,000 Nm (ขึ้นอยู่กับขนาดและรุ่น)
• การชดเชยเยื้องแนวของเพลา (Misalignment Capacity): Radial: ≤ 1 mm
• การชดเชยเยื้องแนวของเพลา (Misalignment Capacity): Angular: ≤ 2°
• การชดเชยเยื้องแนวของเพลา (Misalignment Capacity): Axial: ±1.5 mm
• อุณหภูมิใช้งาน: ประมาณ –40°C ถึง +100°C
• อุณหภูมิใช้งาน: สูงสุดถึง +120°C สำหรับรุ่นใช้ Silicone
• ความเร็วรอบสูงสุด: ได้ถึง 5,000 RPM (ขึ้นกับขนาดและการบาลานซ์)

การติดตั้ง

• ติดตั้ง Hub เข้ากับเพลา:
• ใช้การยึดแบบ keyway หรือ taper bush ตามการออกแบบ
• ประกอบ Elastic Element:
• วางจานยางไว้ระหว่างหน้าแปลนทั้งสอง
• ขันสกรูหน้าแปลน:
• ใช้แรงบิดตามค่าที่แนะนำโดยผู้ผลิต
• ฟีเจอร์พิเศษ (Split Flange):
• สามารถถอด coupling ออกได้ง่ายโดยไม่ต้องถอดมอเตอร์หรือเลื่อนเพลา
• เหมาะสำหรับงานที่ต้องการ บำรุงรักษาบ่อย ๆ
• ไม่ต้องหล่อลื่น:
• ลดภาระการบำรุงรักษาและต้นทุนการใช้งานระยะยาว

การใช้งาน

• เหมาะสำหรับอุปกรณ์ที่ต้องการถอดเปลี่ยนหรือบำรุงรักษาได้ง่าย เช่น:
• เครื่องยนต์ดีเซลขนาดเล็ก–กลาง
• เครื่องกำเนิดไฟฟ้า (Gensets)
• ปั๊ม
• คอมเพรสเซอร์
• พัดลม
• เครื่องจักรกลที่มีการหมุนรอบต่อเนื่อง
• ใช้งานได้ทั้งในภาคอุตสาหกรรมทั่วไปและยานยนต์หนัก
