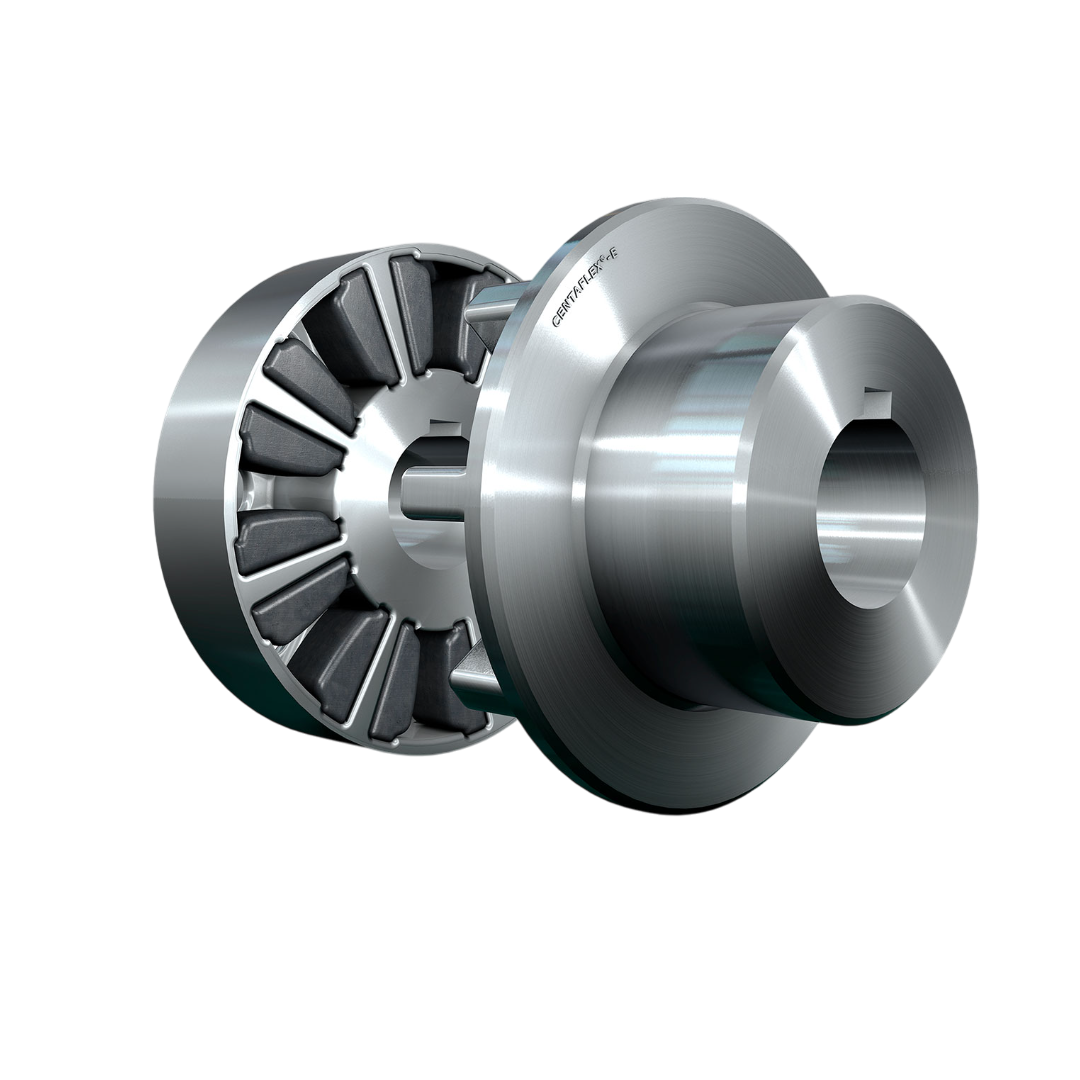

Rexnord Torsionally Soft Couplings รุ่น Centaflex-E Type 2 275

Rexnord Torsionally Soft Coupling – Centaflex-E Type 2, ซึ่งเป็นรุ่นที่พัฒนาต่อยอดจาก Type 1 ในซีรีส์ Centaflex-E โดยมีการเสริมความแข็งแรง และเหมาะสำหรับการใช้งานที่ต้องการรองรับแรงบิดสูงขึ้นและมีโหลดกระชาก (shock load) มากขึ้น

ข้อมูลคุณสมบัติ

• รุ่น: Centaflex-E Type 2
• ประเภท: Torsionally Soft Coupling แบบ rubber-in-shear พร้อม ข้อต่อเสริมแรง (Reinforced Flanges)
• แผ่นยางเสริมใยผ้า (fabric-reinforced rubber disk)
• การออกแบบหน้าแปลนทั้งสองด้านแข็งแรงกว่า Type 1
• ไม่มี Backlash และไม่ต้องหล่อลื่น
• วัสดุยาง (Elastic Element): Natural Rubber (มาตรฐาน) หรือ Silicone สำหรับอุณหภูมิสูง
• แรงบิดพิกัด (Nominal Torque): ประมาณ 50 – 20,000 Nm (ขึ้นกับขนาดรุ่น)
• ความเร็วรอบสูงสุด: สูงถึง 5,000 RPM หรือมากกว่า (ขึ้นกับขนาดและบาลานซ์)
• การชดเชยเยื้องแนวของเพลา (Misalignment Capacity): Radial: ≤ 1 mm
• การชดเชยเยื้องแนวของเพลา (Misalignment Capacity): Angular: ≤ 2°
• การชดเชยเยื้องแนวของเพลา (Misalignment Capacity): Axial: ±1.5 mm
• อุณหภูมิใช้งาน: โดยทั่วไป –40°C ถึง +100°C (หรือมากกว่าสำหรับวัสดุพิเศษ)

การติดตั้ง

• ติดตั้ง Flange ทั้งสองด้าน
• สามารถเลือกใช้แบบ Keyway, Clamping หรือ Taper Bush ขึ้นอยู่กับรุ่น
• ติดตั้งจานยาง (Rubber Disc)
• จานยางจะถูกขันเข้าระหว่าง Flange ทั้งสองด้าน
• ต้องขันด้วย Torque ที่กำหนดตามคู่มือของ Rexnord
• ตรวจสอบ Alignment
• ค่าความคลาดเคลื่อนไม่ควรเกินที่กำหนดเพื่อยืดอายุการใช้งาน
• ไม่ต้องหล่อลื่นหรือบำรุงรักษา
• การออกแบบเพื่อความทนทานและติดตั้งง่าย

การใช้งาน

• ระบบส่งกำลังที่ต้องการความนุ่มนวลและแรงบิดสูง เช่น:
• เครื่องกำเนิดไฟฟ้า (Gensets)
• ปั๊มอุตสาหกรรม
• พัดลมแรงดันสูง
• เครื่องจักรที่มีโหลดเริ่มต้นสูง
• คอมเพรสเซอร์และอุปกรณ์อุตสาหกรรมทั่วไป
• เหมาะสำหรับงานที่มี shock load, แรงกระแทก หรือสภาพการทำงานที่ไม่สม่ำเสมอ
