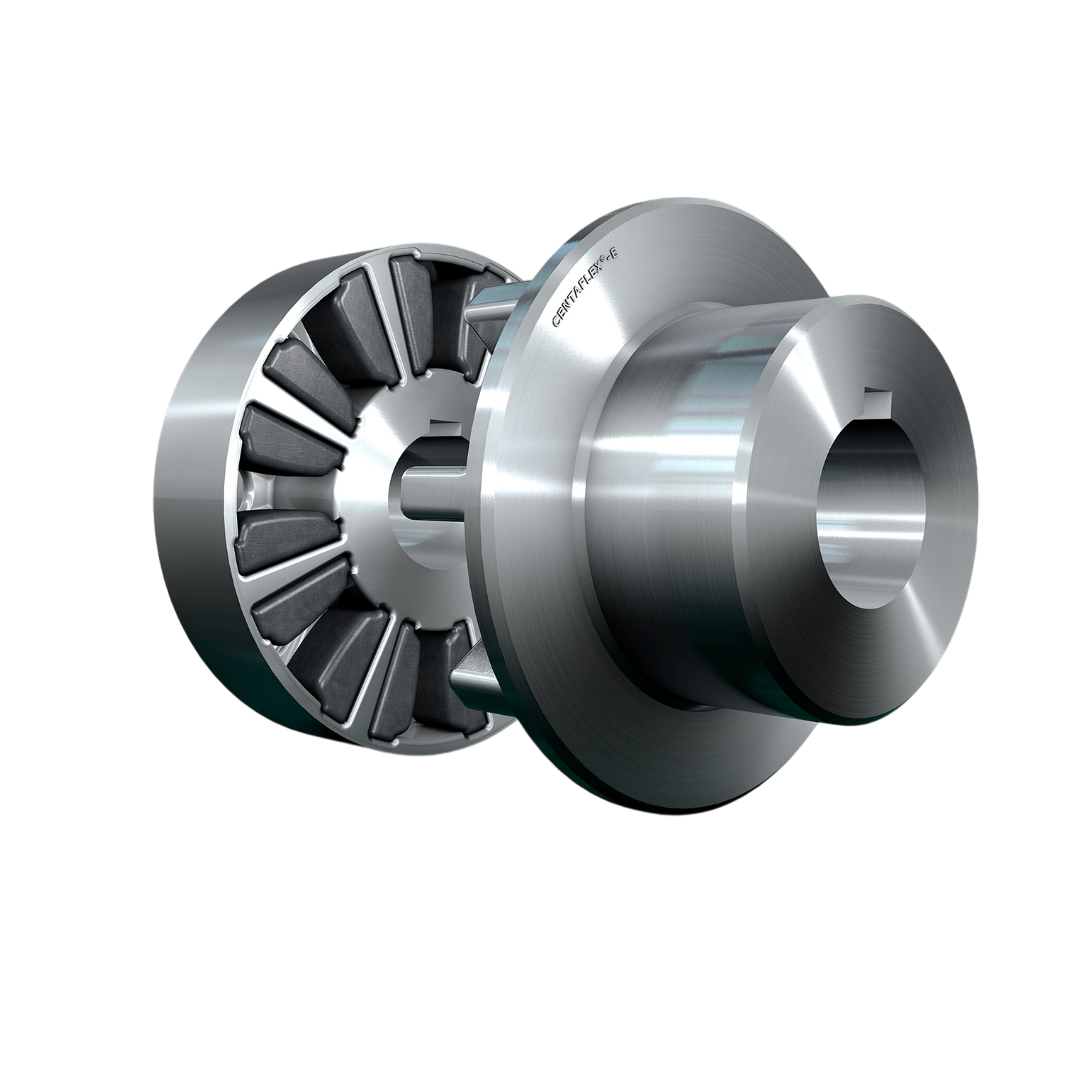

Rexnord Torsionally Soft Couplings รุ่น Centaflex-E Type 1 80

Rexnord Torsionally Soft Coupling – Centaflex-E Type 1 ซึ่งเป็นรุ่นยอดนิยมในกลุ่ม Coupling แบบยืดหยุ่นชนิดแผ่นยางเสริมใยผ้า (rubber-in-shear) ที่ให้คุณสมบัติลดแรงสั่นสะเทือนได้ดีมาก เหมาะกับการใช้งานหลากหลายประเภท

ข้อมูลคุณสมบัติ

• รุ่น: Centaflex-E Type 1
• ประเภท: Torsionally Soft Coupling แบบ rubber-in-shear พร้อมข้อต่อแบบตรง (Straight Hub Connection)
• ใช้ ยางเสริมใยผ้า (fabric-reinforced rubber disk) ที่ออกแบบให้ทำงานในลักษณะ shear
• ไม่มี Backlash
• ไม่ต้องหล่อลื่น
• ต้านแรงสั่นสะเทือนได้ดีเยี่ยม
• Natural Rubber หรือ Silicone (สำหรับอุณหภูมิสูง)
• แรงบิดพิกัด (Nominal Torque): ตั้งแต่ประมาณ 30 Nm ถึง 15,000+ Nm (ขึ้นกับขนาดรุ่น)
• การชดเชยเยื้องแนว (Misalignment Capacity): Radial: สูงถึง 1 mm
• การชดเชยเยื้องแนว (Misalignment Capacity): Angular: 1–2°
• การชดเชยเยื้องแนว (Misalignment Capacity): Axial: ±1 mm
• ความเร็วรอบ: ได้ถึง 5,000+ RPM (ตามขนาดและการบาลานซ์)
• อุณหภูมิใช้งาน: –40°C ถึง +100°C หรือสูงกว่าสำหรับรุ่นพิเศษ

การติดตั้ง

• ประกอบ Hub ทั้งสองข้าง บนปลายเพลา
• ใช้การยึดแบบ keyway, clamping หรือ taper bush (ขึ้นกับแบบที่เลือก)
• ขันสกรูยึดจานยาง (Rubber Disc)
• แผ่นยางจะถูกขันเข้ากับ flange โดยใช้สกรูตาม torque ที่กำหนด
• ปรับแนวให้ตรงภายในค่าคลาดเคลื่อนที่ยอมรับได้
• ทำให้ coupling ทำงานนุ่มนวลและยืดอายุการใช้งาน
• ตรวจสอบ Torque ของ Bolt
• ทุกจุดต้องขันให้ได้ค่าที่แนะนำเพื่อป้องกันการหลุดหลวม
• ไม่ต้องหล่อลื่น
• ติดตั้งแล้วสามารถใช้งานได้ทันที และไม่ต้องการการบำรุงรักษาใด ๆ

การใช้งาน

• มอเตอร์ไฟฟ้า – ปั๊ม – พัดลม – คอมเพรสเซอร์
• เครื่องกำเนิดไฟฟ้า (Generator Sets)
• งานอุตสาหกรรมทั่วไป เช่น สายพานลำเลียง, ระบบขับเคลื่อนที่ต้องการลดแรงสั่น
• ระบบที่ต้องการลดเสียงและแรงกระชาก (shock load)

ข้อมูลทางเทคนิค
