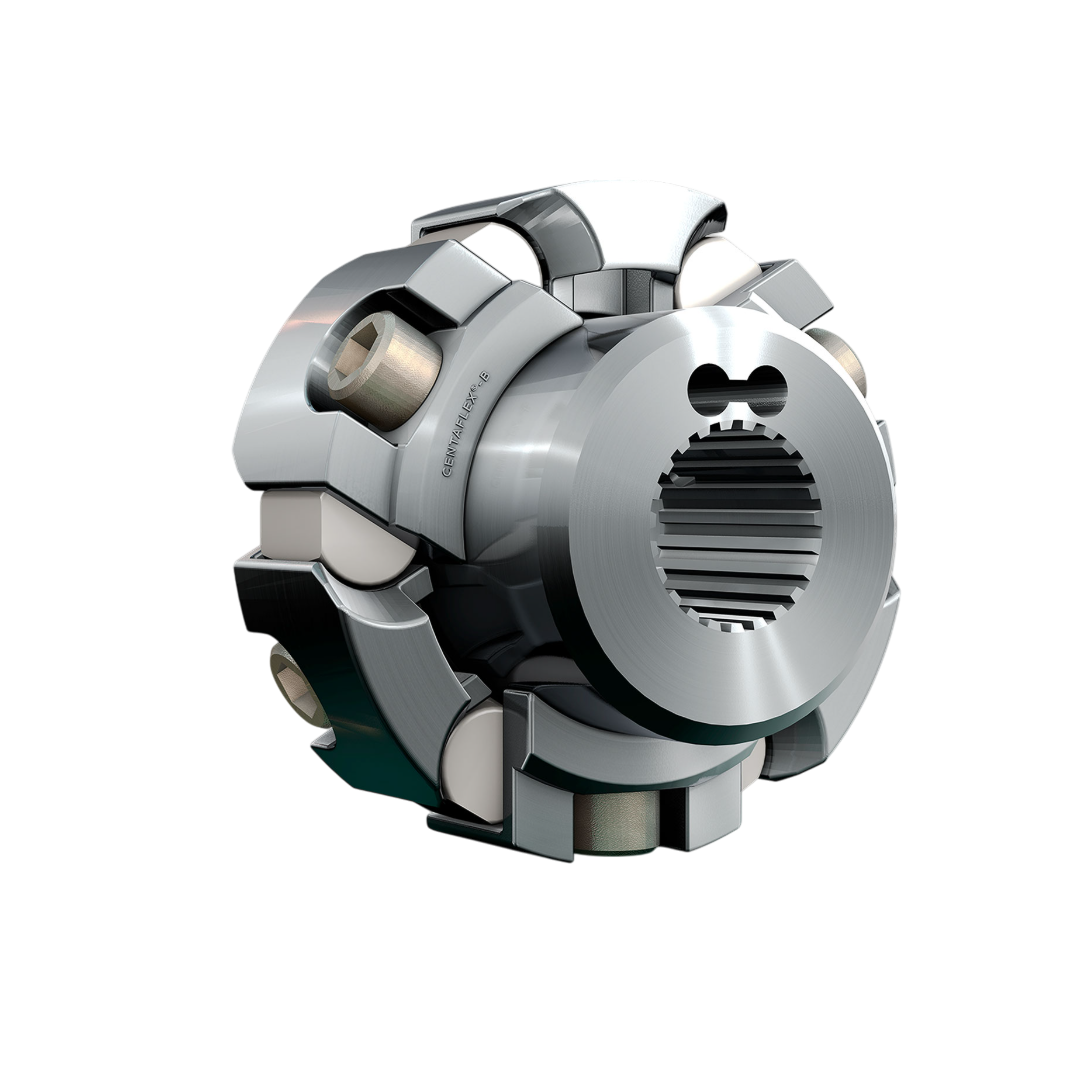

Rexnord Torsionally Soft Couplings รุ่น Centaflex-B Type B-N 72

Rexnord Torsionally Soft Coupling รุ่น Centaflex-B Type B-N ซึ่งเป็นหนึ่งในรุ่นที่ออกแบบมาเพื่อรองรับแรงบิดสูงในระบบส่งกำลังแบบมีความยืดหยุ่นสูง เหมาะสำหรับงานอุตสาหกรรมที่มีแรงกระแทกและการสั่นสะเทือนมาก

ข้อมูลคุณสมบัติ

• รุ่น: Centaflex-B Type B-N
• ประเภท: Torsionally Soft Coupling (ชนิดยืดหยุ่นสูง) พร้อม Double Flange Design
• Elastic Element: ทำจาก Natural Rubber (Standard) หรือ Silicone/Hytrel® (รุ่นพิเศษสำหรับอุณหภูมิสูง)
• แรงบิดพิกัด (Nominal Torque): รองรับแรงบิดสูงมาก: ตั้งแต่ประมาณ 1,000 Nm ถึง 36,000 Nm (ขึ้นกับขนาดรุ่น B-N)
• รองรับการเยื้องแนวได้สูง (radial, axial, angular)
• ลดแรงสั่นสะเทือนและเสียงได้ดี
• ไม่มี backlash
• ทำงานเงียบและนุ่มนวล
• อุณหภูมิการทำงาน: ประมาณ –40°C ถึง +100°C (หรือมากกว่านั้นสำหรับวัสดุพิเศษ)
• วัสดุของ Flange: เหล็กหล่อ หรือเหล็กกล้า
• การออกแบบ: ปลั๊กยางยืดหยุ่นจะถูกอัดระหว่าง flange ทั้งสองด้าน ทำให้รับแรงบิดได้อย่างต่อเนื่องและยืดหยุ่น

การติดตั้ง

• ตรวจสอบขนาดเพลาและทำความสะอาด
• ติดตั้ง Flange ทั้งสองด้านของ coupling บน shaft โดยใช้ keyed หรือ clamping hub (ขึ้นกับรุ่นย่อย)
• ประกอบยางยืดหยุ่น (rubber element): ใส่เข้าไปในตำแหน่งกลางระหว่าง flange ทั้งสอง
• ขันสกรูยึด flange: ตาม torque ที่กำหนดในคู่มือ Rexnord
• Alignment: Radial: ≤ 0.5 mm
• Alignment: Angular: ≤ 1°
• Alignment: Axial: ±1 mm (อาจมากกว่านี้ในบางรุ่น)
• ตรวจสอบความแน่นและการหมุนอิสระของ coupling

การใช้งาน

• เครื่องจักรงานหนัก เช่น:
• เครื่องอัด
• เครื่องบด
• เครื่องยนต์ดีเซลกำลังสูง
• ปั๊มขนาดใหญ่
• ระบบส่งกำลังในงานอุตสาหกรรมหนัก
• เหมืองแร่
• โรงไฟฟ้า
• เครื่องจักรกลขนาดใหญ่
• เหมาะสำหรับระบบที่มีแรงสั่นสะเทือนสูง หรือมีแรงกระแทกเป็นระยะ
• ใช้กับอุปกรณ์ที่ต้องการความนุ่มนวลในการส่งกำลัง และอายุการใช้งานยาวนาน
