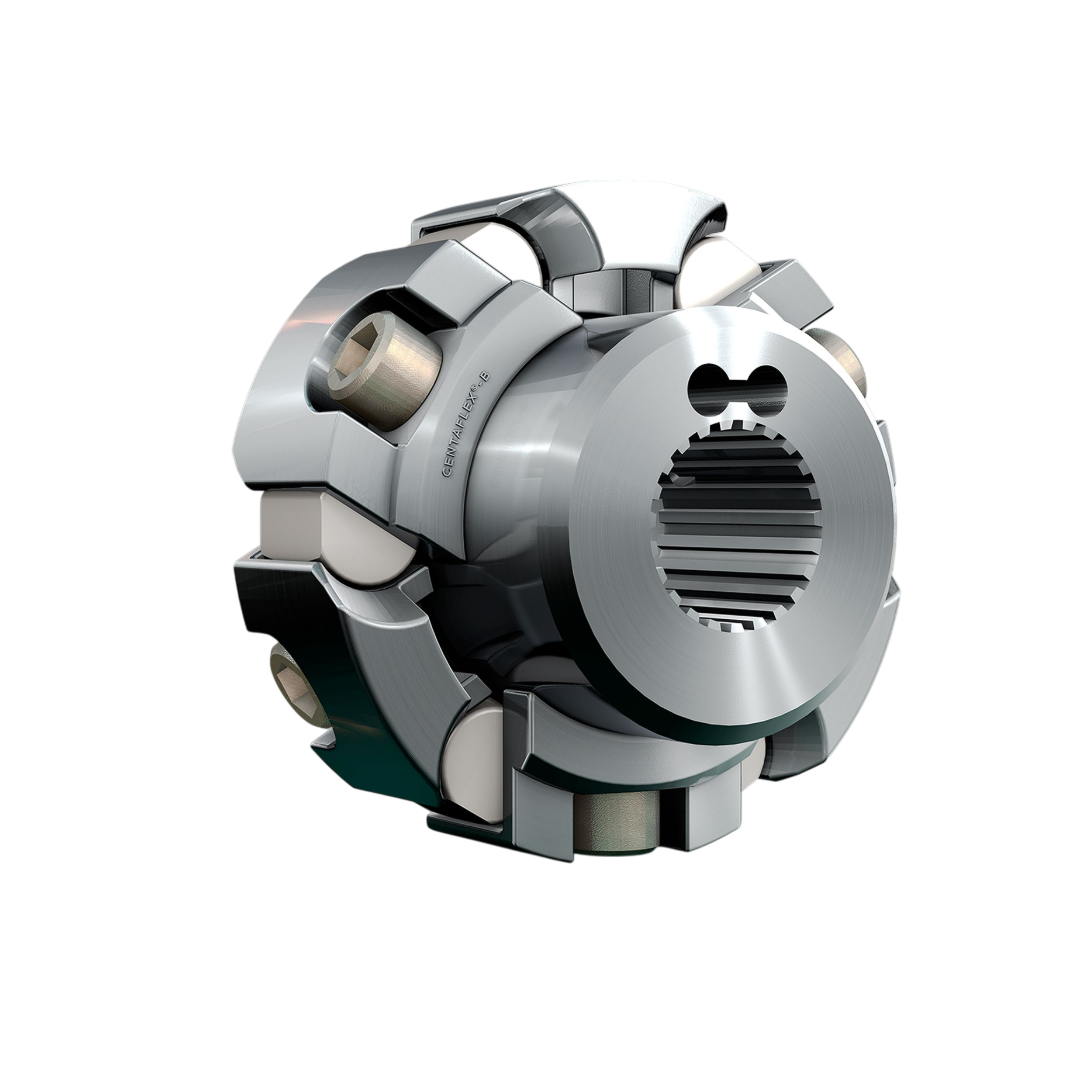

Rexnord Torsionally Soft Couplings รุ่น Centaflex-B Type B-H-N 120

Rexnord Torsionally Soft Coupling – Centaflex-B Type B-H-N ซึ่งเป็นรุ่นเฉพาะของซีรีส์ Centaflex-B ที่ออกแบบมาสำหรับ แรงบิดสูงมาก และใช้งานหนักเป็นพิเศษ โดยมีลักษณะการออกแบบที่แข็งแรงเป็นพิเศษ พร้อมความยืดหยุ่นในการดูดซับแรงสั่นสะเทือนและการเยื้องแนวได้ดีเยี่ยม

ข้อมูลคุณสมบัติ

• รุ่น: Centaflex-B Type B-H-N
• ประเภท: Torsionally Soft Coupling พร้อมระบบ Flange ขนาดใหญ่ (Heavy Duty – High Torque)
• วัสดุยาง (Elastic Element): ยางธรรมชาติ (Natural Rubber)
• วัสดุยาง (Elastic Element): Hytrel® หรือวัสดุพิเศษ (ตามความต้องการแรงบิดและอุณหภูมิ)
• ออกแบบให้มีความแข็งแรงสูง รองรับการใช้งานในงานอุตสาหกรรมหนัก
• มีโครงสร้างแบบ double flange (หน้าแปลนคู่)
• แรงบิดพิกัด (Nominal Torque): โดยทั่วไปตั้งแต่ 2,000 Nm – 60,000+ Nm (ขึ้นอยู่กับขนาดรุ่น B-H-N)
• รองรับการเยื้องแนวของเพลา (Misalignment):
• Radial: สูงถึง 1.5 mm
• Angular: ประมาณ 1.5–2°
• Axial: ±2 mm
• อุณหภูมิการทำงาน: โดยปกติ –40°C ถึง +100°C
• ไม่มี Backlash
• ลดแรงกระแทกและแรงสั่นสะเทือนได้อย่างมีประสิทธิภาพ
• เหมาะสำหรับเครื่องจักรที่ทำงานต่อเนื่องและโหลดสลับ
• ไม่ต้องบำรุงรักษา (Maintenance-Free)

การติดตั้ง

• ติดตั้ง Flange ทั้งสองด้านของ Coupling บน Shaft
• อาจใช้แบบ Keyed หรือ Taper Lock (ขึ้นอยู่กับรุ่นย่อย)
• วางยางยืดหยุ่น (Rubber Element)
• สอดเข้าในร่องของหน้าแปลนแต่ละข้าง (Flange-to-Flange design)
• ขันสกรูหน้าแปลน
• ขันด้วย torque ที่แนะนำโดย Rexnord
• อาจมีระบบลิ่มหรือบูชช่วยเสริมการยึด
• Alignment: Radial: ≤ 1 mm
• Alignment: Angular: ≤ 1.5°
• Alignment: Axial: ±2 mm
• ไม่ต้องหล่อลื่น
• ออกแบบมาให้ไม่ต้องใช้จาระบีหรือน้ำมัน

การใช้งาน

• เครื่องจักรอุตสาหกรรมหนัก เช่น:
• เครื่องบดแร่, เครื่องผสมคอนกรีต, เครื่องอัดแรงสูง
• ปั๊มขนาดใหญ่ในโรงไฟฟ้า
• เครื่องยนต์ดีเซลขนาดใหญ่สำหรับเรือหรือเครื่องกำเนิดไฟฟ้า
• เหมาะกับงานที่มีแรงบิดกระชากสูง หรือสภาพโหลดสลับ
• ระบบที่ต้องการความนุ่มนวลในการส่งกำลัง และลดแรงกระแทกจากมอเตอร์หรือโหลด
