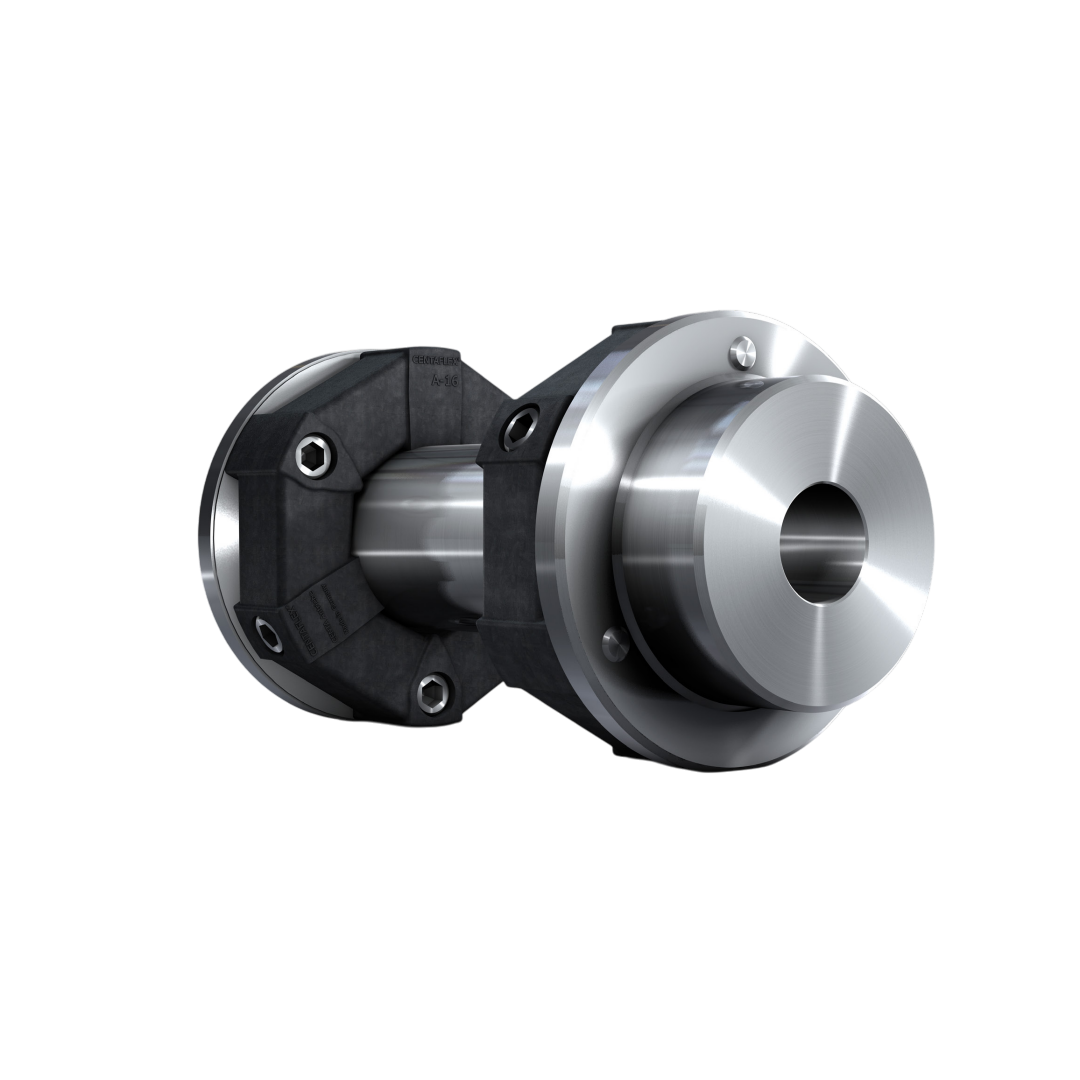

Rexnord Torsionally Soft Couplings รุ่น Centaflex-A TYPE GZ 22

TYPE GB/GZ

การจัดศูนย์กลางของชิ้นส่วนตรงกลางอย่างแม่นยำและต้องการการดูแลรักษาน้อย สำหรับการใช้งานที่มีความเร็วรอบสูงมาก และ/หรือ ความยาวของเพลาที่ยาว

ข้อมูลคุณสมบัติ

• รุ่น: Centaflex-A TYPE GZ
• ประเภท: Torsionally Soft Coupling พร้อม Double-Sided Clamping Hubs
• การติดตั้ง: ใช้ระบบ clamping ทั้งสองด้าน (ไม่ต้องเจาะ keyway ที่เพลา)
• วัสดุของยาง (Elastic Element): Natural Rubber หรือ Hytrel®
• รองรับแรงบิดและแรงกระแทกได้ดี
• วัสดุของ Flange และ Hub: เหล็กกล้า (สำหรับความแข็งแรงสูง)
• แรงบิดพิกัด (Nominal Torque): โดยทั่วไปอยู่ในช่วงประมาณ 75 – 1,100 Nm (ขึ้นกับขนาดรุ่น)
• ความเร็วรอบสูงสุด (Max RPM): 5,000 – 6,000 rpm
• อุณหภูมิใช้งาน: โดยทั่วไป -40°C ถึง +100°C
• ติดตั้งง่ายและรวดเร็วด้วย clamping hub
• ไม่ต้องใช้ key
• ไม่มี backlash
• ชดเชยการเยื้องแนวของเพลาได้ดี (radial, axial, angular)
• ไม่ต้องบำรุงรักษา
• เหมาะสำหรับการใช้งานในพื้นที่จำกัด และต้องการความเงียบ

การติดตั้ง

• เตรียมเพลา: ทำความสะอาดผิวเพลา ไม่ต้องมี keyway
• สวม clamping hub: ใส่ coupling hub ทั้งสองด้านเข้ากับเพลาขับและเพลาตาม
• ขันสกรู clamp: ใช้ torque wrench ขันสกรู clamping ให้แน่นตามแรงบิดที่ผู้ผลิตระบุ
• ประกอบ Elastic Element: ประกบยางยืดหยุ่นให้แน่นเข้ากับ flange
• ตรวจสอบ alignment:
• Radial Misalignment: ประมาณ ≤ 0.5 mm
• Angular Misalignment: ≤ 1°
• Axial Misalignment: ±1 mm

การใช้งาน

• เครื่องจักรอัตโนมัติ (Automation Equipment)
• Servo motors และระบบควบคุมความเร็วสูง
• ปั๊มอุตสาหกรรมทั่วไป
• Conveyors และระบบลำเลียง
• ระบบส่งกำลังในเครื่องจักรที่ต้องการความเงียบและความแม่นยำ
• เหมาะกับงาน retrofit หรือการเปลี่ยน couplings โดยไม่ต้องปรับแต่งเพลา
