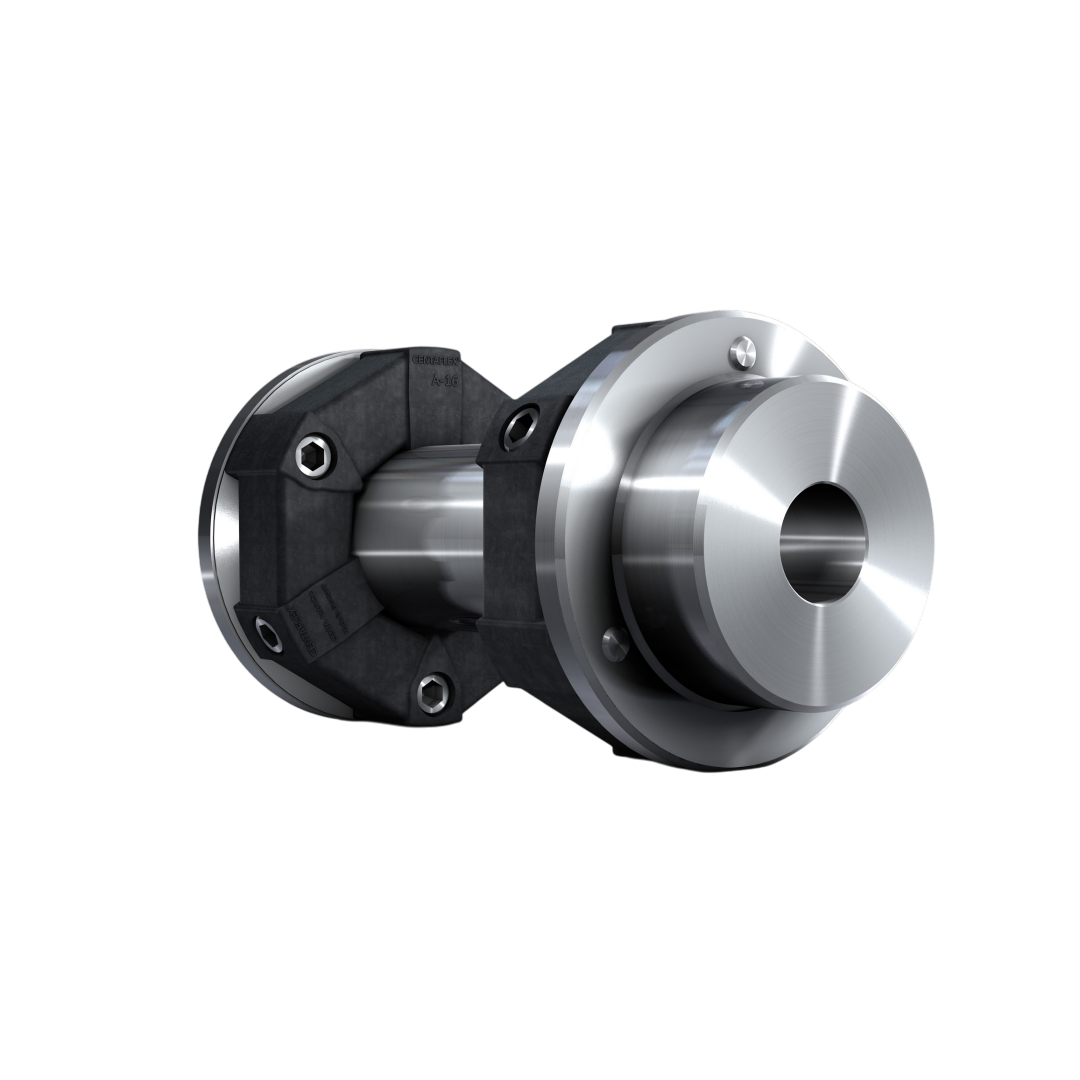

Rexnord Torsionally Soft Couplings รุ่น Centaflex-A TYPE GB 12

TYPE GB/GZ

การจัดศูนย์กลางของชิ้นส่วนตรงกลางอย่างแม่นยำและต้องการการดูแลรักษาน้อย สำหรับการใช้งานที่มีความเร็วรอบสูงมาก และ/หรือ ความยาวของเพลาที่ยาว

ข้อมูลคุณสมบัติ

• รุ่น: Centaflex-A TYPE GB
• ประเภท: Torsionally Soft Coupling พร้อม Taper Lock Bush Hub (เพลายึดด้วยปลอกบูชเรียว)
• วัสดุยาง (Elastic Element): Natural Rubber หรือ Hytrel®
• วัสดุยาง (Elastic Element): แบบยืดหยุ่นสูง รองรับแรงกระแทกและการสั่นสะเทือนได้ดี
• วัสดุ Flange: เหล็กหล่อ หรือเหล็กกล้า (มีความแข็งแรงสูง)
• ขนาดแรงบิด (Nominal Torque): โดยประมาณ 75 – 15,000 Nm (ขึ้นอยู่กับขนาดรุ่น GB)
• ช่วงอุณหภูมิใช้งาน: ประมาณ -40°C ถึง +100°C
• รองรับแรงบิดสูงในพื้นที่จำกัด
• รองรับการเยื้องแนวของเพลา (Misalignment)
• ไม่ต้องบำรุงรักษา (Maintenance-free)
• ระบบ Taper Lock Bush ติดตั้งง่าย ถอดง่าย ไม่ต้องเจาะรูเพลา
• ไม่มี Backlash

การติดตั้ง

• ใส่ปลอกบูชลงใน hub แล้วใส่ hub เข้ากับเพลา
• ขันสกรูให้แน่นตามค่า torque ที่ระบุโดย Rexnord
• ประกอบ Elastic Element ระหว่าง Flange ทั้งสองด้าน
• ตรวจสอบ alignment:
• Radial: ≤ 0.5 mm
• Angular: ≤ 1°
• Axial: ±1 mm โดยประมาณ
• ตัว coupling ออกแบบมาให้ไม่ต้องการสารหล่อลื่น

การใช้งาน

• ระบบส่งกำลังที่ต้องการความแข็งแรงและแรงบิดสูง เช่น:
• เครื่องบด (Crushers)
• เครื่องอัด (Compressors)
• ปั๊มอุตสาหกรรมหนัก
• สายพานลำเลียงกำลังสูง
• เครื่องยนต์ดีเซลกับโหลดหนัก (เช่น เครื่องกำเนิดไฟฟ้า)
• เหมาะสำหรับการใช้งานที่ต้องการความทนทานต่อแรงกระแทกและอายุการใช้งานยาวนาน
