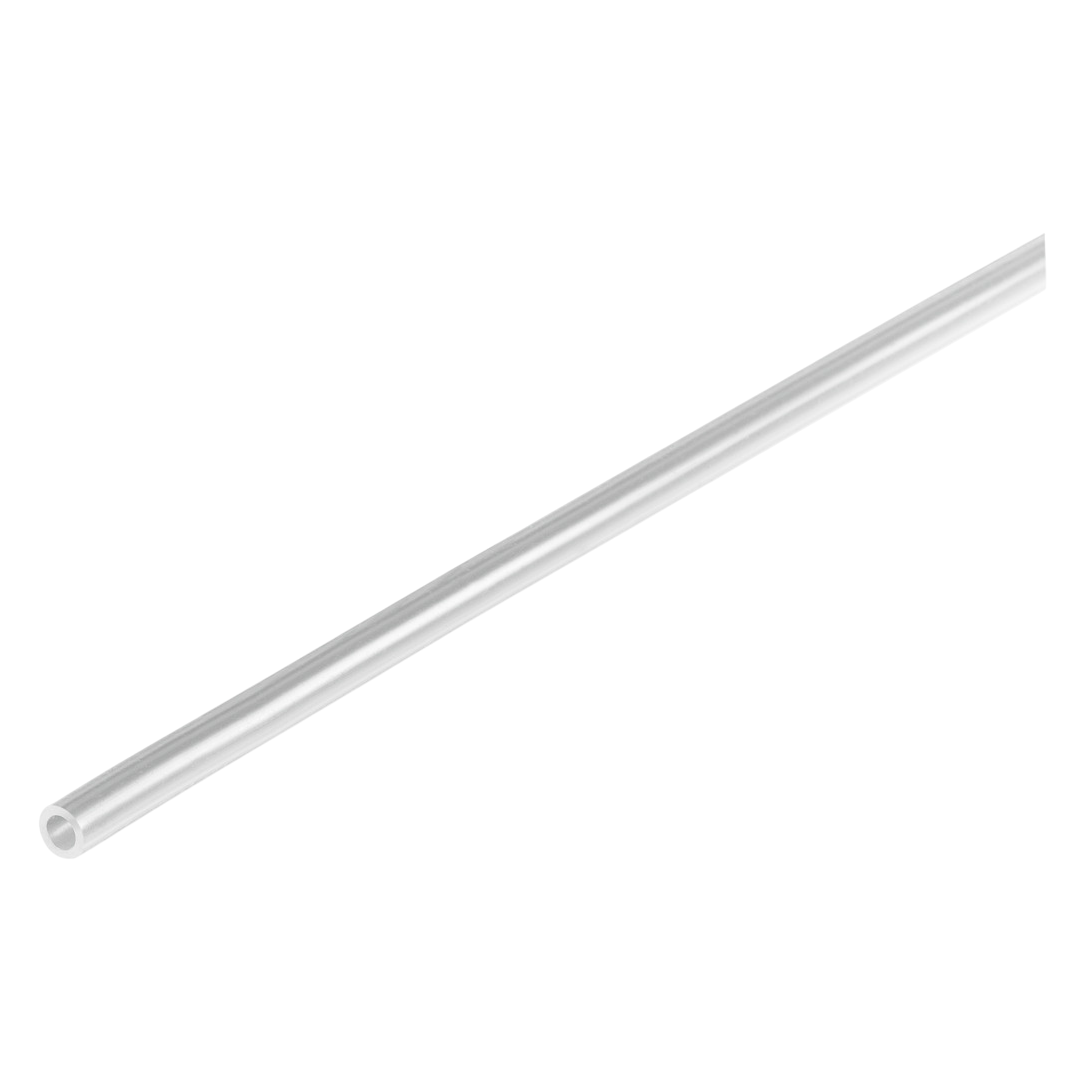

Pneumatic tubing FESTO รุ่น PTFEN-16X2,5-NT-25 รหัส 8061177 สายสีธรรมชาติ
Pneumatic tubing FESTO รุ่น PTFEN-16X2,5-NT-25 รหัส 8061177 สายสีธรรมชาติ
FESTO
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
28,750.00 ฿
ราคาปกติ
ราคาโปรโมชัน
28,750.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Pneumatic tubing FESTO รุ่น PTFEN-16X2,5-NT-25 รหัส 8061177 สายสีธรรมชาติ
FESTO Pneumatic Tubing คือท่อลมคุณภาพสูงที่ออกแบบมาเพื่อการใช้งานในระบบนิวเมติกส์ (Pneumatics) ซึ่งใช้สำหรับส่งผ่านอากาศอัด (compressed air) หรือก๊าซอื่นๆ ที่ไม่เป็นอันตรายไปยังอุปกรณ์ต่างๆ เช่น กระบอกลม (pneumatic cylinders), วาล์ว, ตัวควบคุมแรงดัน ฯลฯ ภายใต้แบรนด์ FESTO ซึ่งเป็นผู้ผลิตชั้นนำจากเยอรมนีในด้านระบบควบคุมอัตโนมัติ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติเด่น
- วัสดุ PTFE (Polytetrafluoroethylene): มีความเฉื่อยทางเคมีสูง ไม่ทำปฏิกิริยากับสารส่วนใหญ่ในอุตสาหกรรม รวมถึงทนต่อกรดเข้มข้นและตัวทำละลายอินทรีย์
- ช่วงอุณหภูมิใช้งานกว้าง: รองรับการใช้งานตั้งแต่ -190°C ถึง +260°C (เหมาะกับงานที่มีอุณหภูมิสูงอย่างต่อเนื่อง)
- แรงดันใช้งานสูง: รองรับแรงดันใช้งานได้ประมาณ 6 – 10 บาร์ (ขึ้นอยู่กับขนาดและอุณหภูมิ)
- คุณสมบัติทางกลดีเยี่ยม: ผิวภายในเรียบ ลดการสะสมของตะกอนหรืออนุภาคภายในระบบ
- ทนรังสี UV และรังสีจากแหล่งกำเนิดต่าง ๆ: ทำให้สามารถใช้งานกลางแจ้งหรือในห้องคลีนรูมที่มีรังสีได้โดยไม่เสื่อมสภาพ
การติดตั้ง
- สามารถใช้งานร่วมกับข้อต่อแบบสกรู หรือข้อต่อสเตนเลสที่มีระบบซีลแน่นหนา เพื่อรองรับการใช้งานในแรงดันสูง
- เนื่องจากท่อ PTFE มีความแข็งกว่าท่อโพลียูรีเทน จึงควรใช้เครื่องมือดัดท่อหรือฟิกซ์เจอร์ช่วยในการติดตั้งเพื่อหลีกเลี่ยงการบิดงอเกินรัศมี
- ควรหลีกเลี่ยงการงอท่อที่มุมแคบโดยตรง เพราะอาจทำให้เกิดรอยร้าวหรือการเสียรูป
- ในบางกรณีสามารถติดตั้งร่วมกับระบบหนีบ (clamp system) เพื่อยึดท่ออย่างมั่นคงในสายการผลิต
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| เส้นผ่านศูนย์กลางภายนอก (Ø) | 16 mm |
| รัศมีการโค้งงอที่เกี่ยวข้องกับการไหล | 160 mm |
| เส้นผ่านศูนย์กลางภายใน (Ø) | 11 mm |
| รัศมีการโค้งงอขั้นต่ำ | 109 mm |
| ประเภทการใช้งาน | ท่อลมที่ไม่มีตัวพิมพ์ |
| แรงดันใช้งานช่วงอุณหภูมิที่สมบูรณ์ |
-0.095 MPa ... 0.5 MPa -0.95 bar ... 5 bar -13.775 psi ... 72.5 psi |
| แรงดันใช้งานขึ้นอยู่กับอุณหภูมิ |
-0.095 MPa ... 1.2 MPa -0.95 bar ... 12 bar -13.775 psi ... 174 psi |
| สื่อปฏิบัติการ | ระบบอัดอากาศตามมาตรฐาน ISO 8573-1:2010 [7:-:-] |
| เครื่องทดสอบไฟ | UL94 V-0 |
| การปฏิบัติตามข้อกำหนดของห้องปฏิบัติการ | VDMA24364-B2-L |
| คลาสคลีนรูม | องค์ประกอบที่ติดตั้งแบบคงที่ ไม่มีการประเมินที่มีความหมายตาม ISO 14644-1 |
| ปลอดภัยสำหรับอาหาร | ดูข้อมูลวัสดุเพิ่มเติม |
| อุณหภูมิโดยรอบ | -20 °C ... 150 °C |
| น้ำหนักสินค้าตามความยาว | 0.228 kg/m |
| พอร์ทลม | สำหรับเสียบปลั๊กภายนอก Ø 16 มม. |
| สี | ธรรมชาติ |
| ความแข็งฝั่ง | D 55 +/-5 |
| วัสดุหมายเหตุ | เป็นไปตามข้อกำหนด RoHS |
| วัสดุท่อ | ไฟเบอร์ |
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลวัสดุ
| รายการ (หัวข้อ) | รายละเอียด |
| ความแข็งฝั่ง (Shore hardness) | D 55 +/-5 |
| วัสดุของท่อ (Material tubing) | PTFE |
| หมายเหตุเกี่ยวกับวัสดุ (Note on materials) | เป็นไปตามข้อกำหนด RoHS |
| การปฏิบัติตาม LABS (PWIS) (LABS (PWIS) conformity) | VDMA24364-B2-L |
| ระดับคลีนรูม (Cleanroom class) | องค์ประกอบติดตั้งแบบสถิต ไม่สามารถประเมินผลอย่างมีนัยสำคัญตามมาตรฐาน ISO 14644-1 ได้ |
| คำแนะนำการใช้งาน (Instructions on use) | ท่อไม่มีการพิมพ์ข้อความบนตัวท่อ |
