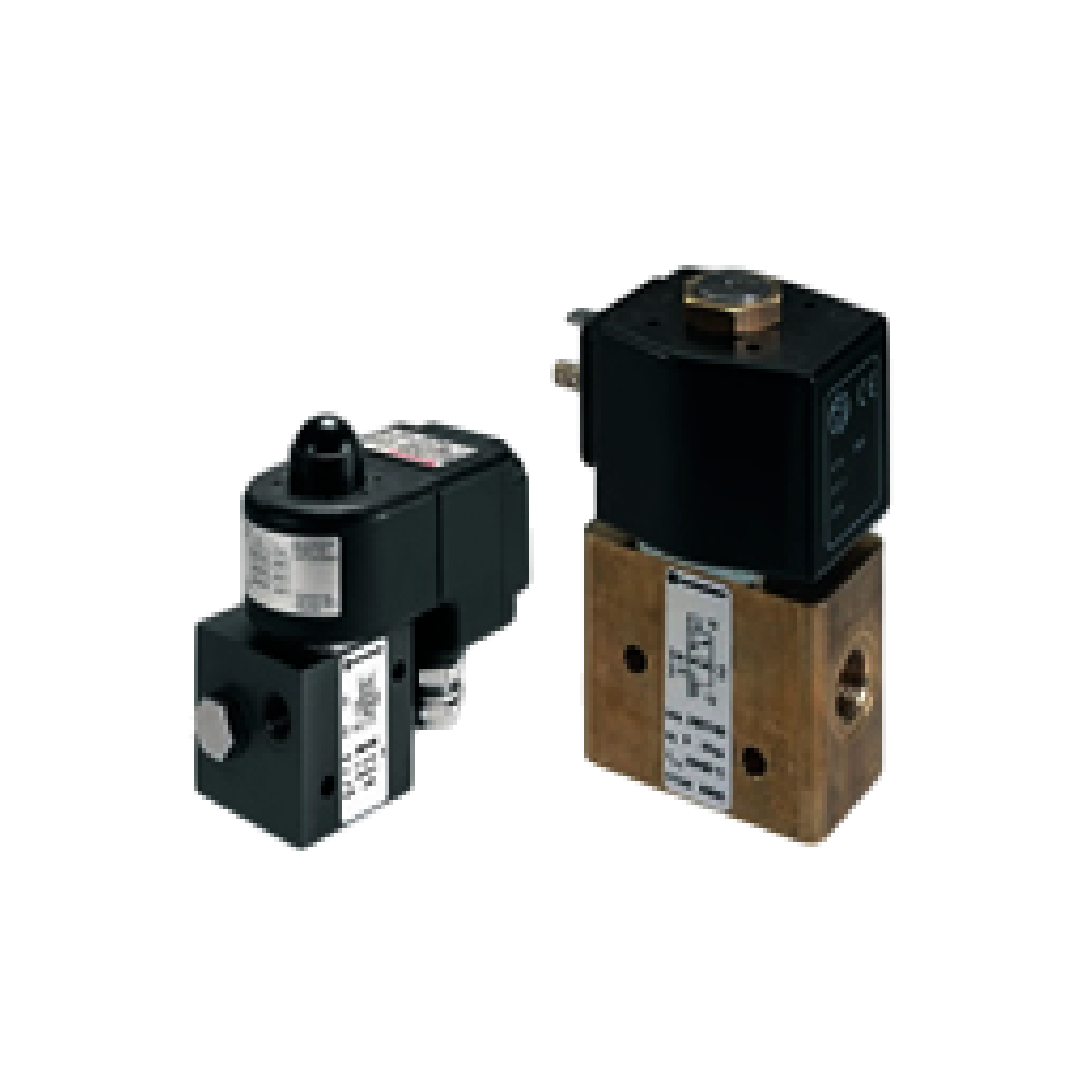

Norgren โซลินอยด์วาล์ว Direct solenoid actuated poppet valves - Inline connection (tapped construction) Code: 2401148000000000

Norgren 24011 Series คือ วาล์วป๊อปเปต (poppet valve) แบบ 3/2 ทาง (3/2-way valve) ที่ควบคุมการทำงานโดยตรงด้วย โซลินอยด์ (direct solenoid actuated) ออกแบบมาสำหรับการใช้งานที่หลากหลาย รวมถึง กระบอกสูบลมแบบเดี่ยวและคู่ (single and double acting actuators) วาล์วรุ่นนี้เหมาะสำหรับการใช้งานภายนอกอาคารภายใต้ สภาพแวดล้อมที่สำคัญ (critical environment conditions) และยังได้รับการรับรอง TÜV-approval ตามมาตรฐานความปลอดภัย SIL 3 (สูงสุด 12 ปี) ทำให้เป็นตัวเลือกที่น่าเชื่อถือสำหรับ ระบบควบคุมอัตโนมัติในอุตสาหกรรม (industrial automation) ที่ต้องการความทนทานและความปลอดภัยสูง

คุณสมบัติเด่น Norgren 24011 Series คือ วาล์วป๊อปเปต poppet valve แบบ 3/2 ทาง

• ขนาดพอร์ตมาตรฐาน: 1/4" (ISO G หรือ NPT), NAMUR interface
• ใช้งานกับกระบอกสูบลมเดี่ยวและคู่: Single and double acting actuators
• เหมาะสำหรับใช้งานภายนอกอาคาร: Suited for outdoor use under critical environment conditions
• ได้รับการรับรอง TÜV SIL 3: TÜV-approval based on type examination DGRL 2014/68/EU and IEC 61508, multichannel up to SIL 3 (12 years) (รับรองความปลอดภัยระดับ SIL 3)
• มี Override และ Limit Switches (ตามคำขอ): Override or inductive limit switches on request (มีตัวเลือกการควบคุมด้วยมือและการตรวจจับตำแหน่ง)
• ตัวเลือกโซลินอยด์แบบแปรผัน: Variable valve solenoid combination (มีตัวเลือกโซลินอยด์ที่หลากหลาย)
• มี Add-on manual override: Add-on manual override (มีตัวเลือกการควบคุมด้วยมือเพิ่มเติม)

• Item: 2401148000000000
• Actuation:Direct solenoid / Spring return
• Standard:SIL3
• Port size:1/4" NPT
• Valve operation:Valve:3/2
• Operating pressure:0 ... 10 bar

ข้อมูลทางเทคนิค Norgren 24011 Series คือ วาล์วป๊อปเปต poppet valve แบบ 3/2 ทาง

• Medium: ลมอัด, กรอง, หล่อลื่นหรือไม่หล่อลื่น, ก๊าซเฉื่อยและของเหลว (Compressed air, filtered, non-lubricated and dry. Other gases and liquid fluids on request (Viscosity for gaseous or liquid fluids up to 40 mm²/s))
• Orifice: 5 mm (ขนาดรูวาล์ว)
• Port size: G1/4, 1/4 NPT (ขนาดพอร์ต)
• NAMUR Interface: NAMUR Interface with integrated recirculation from the exhaust air to the actuator spring chamber (ยังห้องสปริงของตัวกระทำ)
• อัตราการไหล: ก๊าซ 340 ลิตร/นาที; ของเหลว Cv 0.34
• การทำงาน: วาล์วป๊อปเปตควบคุมด้วยโซลินอยด์โดยตรง
• Operating pressure: 0 ... 10 bar (0 ... 145 psi) (แรงดันใช้งาน)
• ทิศทางการไหล: เลือกได้
• ตำแหน่งติดตั้ง: ใดก็ได้ แต่แนะนำให้ติดตั้งโดยให้ส่วนโซลินอยด์อยู่ในแนวตั้ง

Ambient/Media temperature: ขึ้นอยู่กับระบบโซลินอยด์และวัสดุซีล (Depending on solenoid system and seal materials):

• NBR (Standard): -25 ... +80°C (-13 ... +176°F)
• FPM: -10 ... +120°C (+14 ... +248°F)
• Water +95°C (+203°F)
• NBR70 (Low temperature): -40 ... +60°C (-40 ... +140°F)
• EDPM: -40 ... +140°C (-40 ... +284°F)
• FFPM: -10 ... +140°C (+14 ... +284°F)
• For outdoor installations must be protected! Protective connections against the penetration of moisture and a solenoid with IP66 protection must be used! (สำหรับการติดตั้งภายนอกอาคาร ต้องมีการป้องกัน! ต้องใช้ข้อต่อป้องกันความชื้นและโซลินอยด์ที่มีระดับการป้องกัน IP66!)
• Air supply must be dry enough to avoid ice formation at temperatures below +2°C (+35°F) (แหล่งจ่ายอากาศต้องแห้งเพียงพอเพื่อป้องกันการเกิดน้ำแข็งที่อุณหภูมิต่ำกว่า +2°C (+35°F))

Material

• วัสดุตัวเรือน: อะลูมิเนียมชุบอโนไดซ์ (เหมาะสำหรับสภาพแวดล้อมที่มีความชื้นสูง, มีกำมะถัน, น้ำเค็ม, คลอไรด์ หรือแอมโมเนีย), ทองเหลือง 2.0401 (Ms 58) หรือสแตนเลส 1.4404 (316 L)
• วัสดุบ่าวาล์ว: FKM, NBR80, NBR70
• วัสดุชิ้นส่วนภายใน: สแตนเลส, ทองเหลือง

Flow conversion

• Cv US Gallon/min (water) = l/min (air) x 0,001
• Kv m³/h (water) = l/min (air) x 0,000906 (สูตรแปลงอัตราการไหล)
